（十一）双水阀
    1．概述
    自动恒温空调（IHKA）是一个用水调节的冷暖空调。在冷暖空调中，首先在蒸发器上冷却和干燥空气流（如果冷暖空调已接通）。接着将暖风热交换器上的空气流加热至所需的标准温度（左右分区功能）。对于IHKA，由于暖风热交换器具有左右分区功能，因此安装一个双水阀。双水阀根据需要计量用于左侧和右侧暖风热交换器的冷却液流量。这样就确定了用于加热车厢内部的空气温度。
    2．功能描述
    双水阀以电磁方式工作。F0x, F1x：接线盒电子装置（JBE）通过一个按脉冲宽度调制的信号（PWM信号）控制双水阀。F15, F16：通过按脉冲宽度调制的信号（PWM信号）由车身域控制器（BDC）控制双水阀。该请求来自IHKA控制单元。借助电子装置规定的、符合需要的脉冲比，双水阀打开和关闭。不同电状态下，双水阀开启。
    图4-3-54作为示例显示双水阀。

    3．结构及内部连接

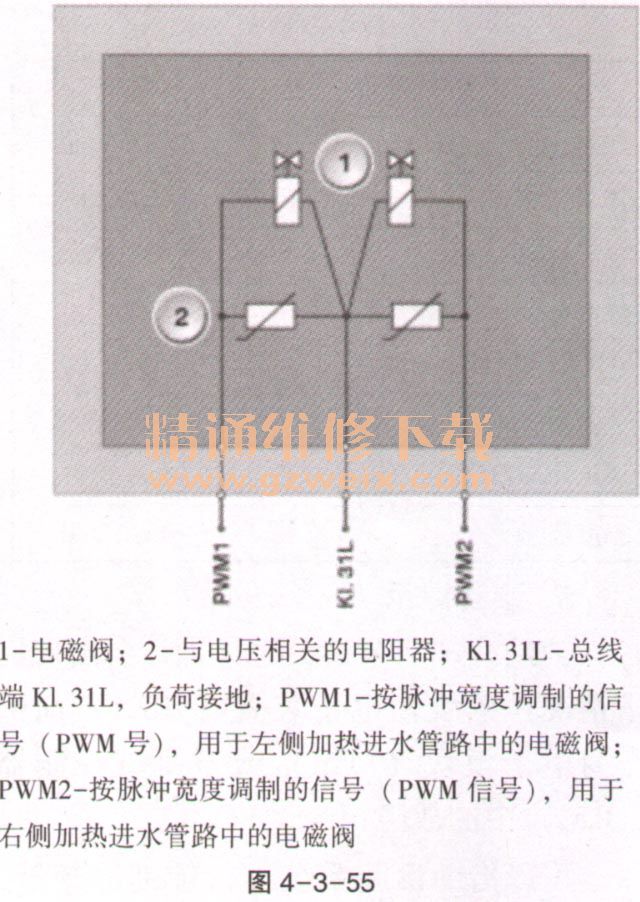

    双水阀有2个电磁阀、2个与电压相关的电阻器和1个插头连接，如图4-3-55所示。

    4．标准值
双水阀的标准值见表4-3-16。
    滞后时间：总线端Kl. 15N关闭后，双水阀在一段特定时间内仍然通电（数值在EEPROM中可设码）。
    双水阀失灵时，预计将出现以下情况：接线盒电子装置（JBE）或车身域控制器（BDC）中的故障记录。
    双水阀失灵后保持打开状态：无法控制温度，空气流温度取决于冷却液温度（不能冷却空气流）；双水阀失灵后保持关闭状态；无法控制温度，不能加热空气流。
