(十)辅助冷却液泵
1.概述
仅在规定发动机型号中才安装辅助冷却液泵。辅助冷却液泵用于保证在较低的发动机转速下向加热循环回路提供所需的冷却液流量。如果安装了停车预热装置,则取消辅助水泵。功能由停车预热装置上的循环泵执行。
2.功能描述

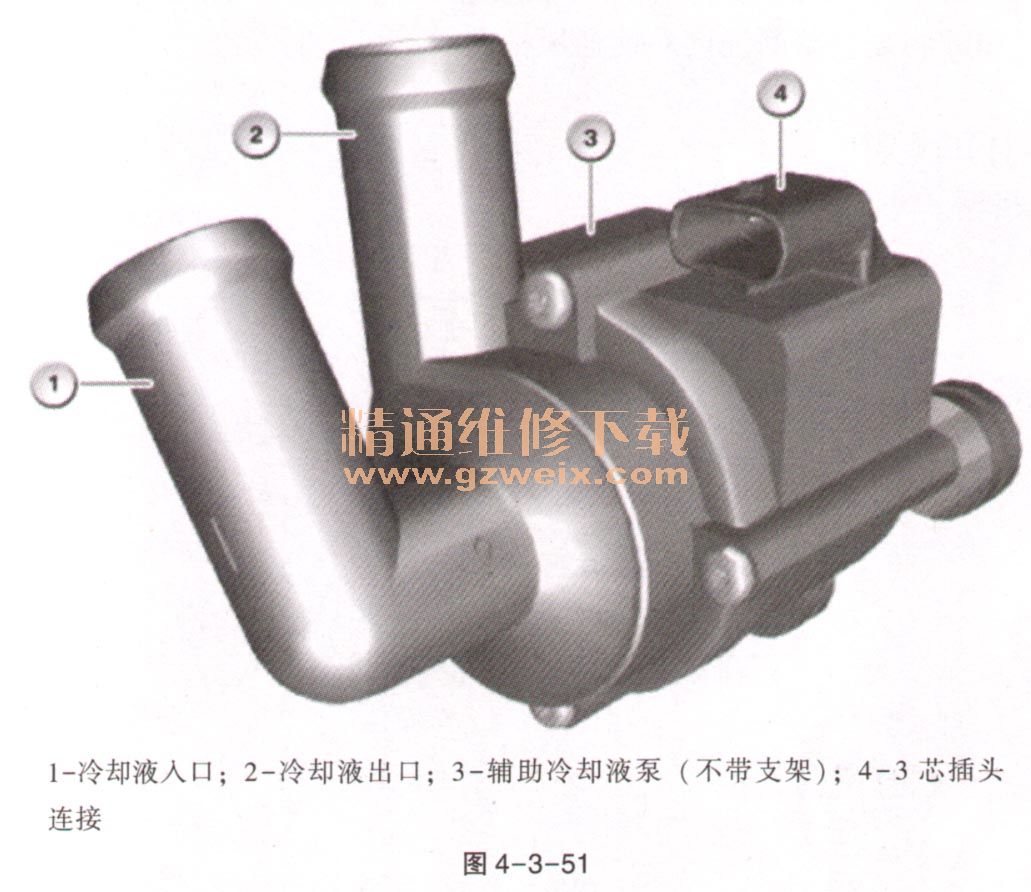

电气辅助冷却液泵是单级径向泵。辅助冷却液泵沿轴向抽吸,根据工作轮转动轴沿径向输送出。一个无电刷电机驱动辅助冷却液泵。IHKA控制单元发送接通或关闭辅助冷却液泵的请求,作为K-CAN上的信息。接线盒电子装置(JBE)、前部车身电子模块(FEM)或车身域控制器(BDC)控制辅助水泵,如图4-3-51所示。
3.结构及内部连接

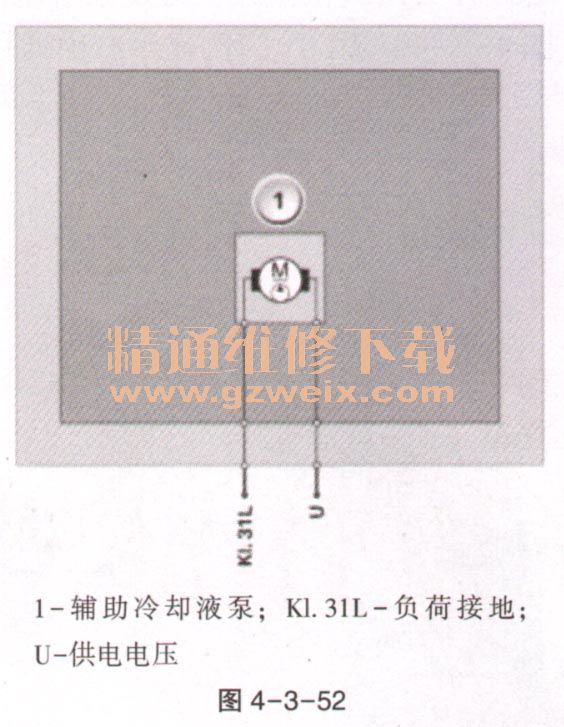

辅助冷却液泵通过一个3芯插头连接与车载网络连接,如图4-3-52所示。
4.特性线及标准值

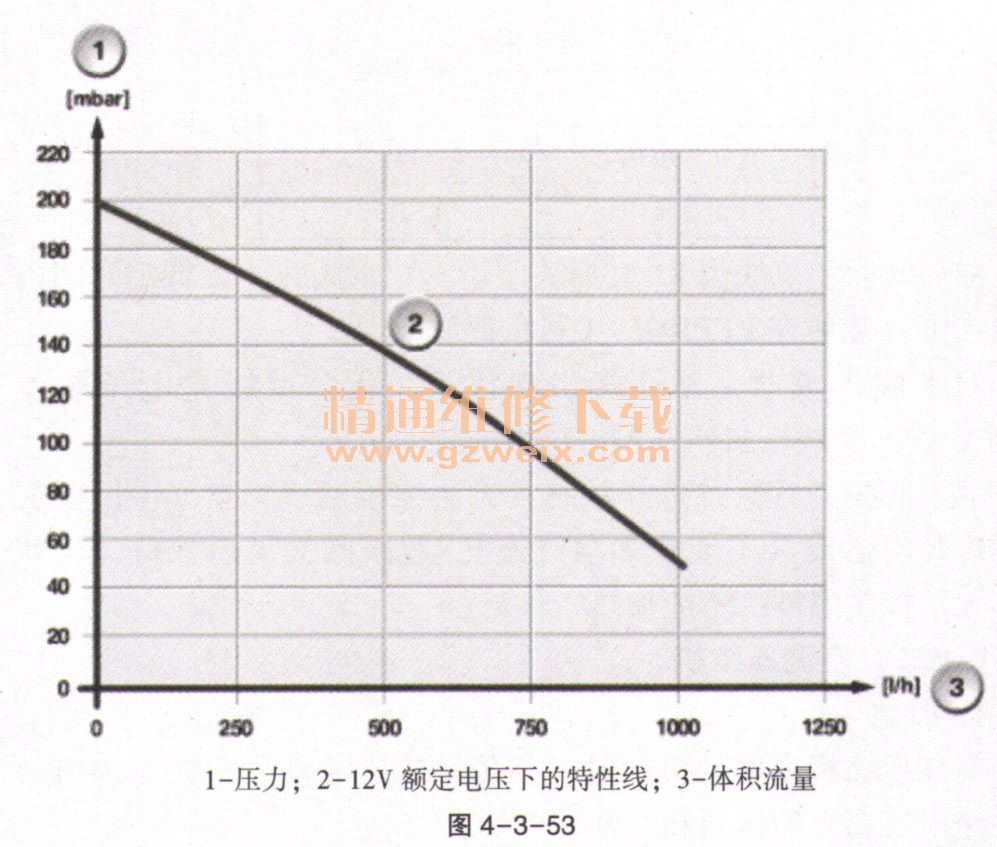

系统不调节辅助冷却液泵的转速。冷却液泵的工作点约为2800r/min,如图4-3-53所示。
辅助冷却液泵的标准值见表4-3-15。
5.诊断提示
辅助冷却液泵失灵时,预计会出现以下情况:接线盒电子装置(JBE)、前部车身电子模块(FEM)或车身域控制器(BDC)中的故障记录。
可以借助诊断系统进行辅助冷却液泵的功能检查。路径:功能网。车身、冷暖功能一空气调节、温度控制。辅助水泵。
