剖析宝马车系空调系统温度控制技术

来源：本站整理作者：佚名 2017-11-08 08:37:50

    （九）右前通风格栅
    1．概述
    右前通风格栅的规格取决于车型系列和安装的冷暖空调。例如F15, F16：标准型（自动恒温空调）和高级型（高级自动恒温空调）自动恒温空调。在通风格栅中安装了以下电气部件：用于查寻照明的发光二极管。例如F01, F10：标准型（自动恒温空调）和高级型（高级自动恒温空调）自动恒温空调。在通风格栅中安装了以下电气部件：用于查寻照明的发光二极管。高级装备的自动恒温空调（IHKA高级型）。在右前通风格栅中安装了以下电气部件：用于查寻照明的发光二极管，极限开关。
    IHKA控制单元将分析来自终位开关的信息。IHKA控制单元基于该信息控制右前分区风门电机。右前通风格栅中的通风门借助终位开关检测下列位置：通风风门打开（终位开关内的触点闭合）；通风风门关闭（终位开关内的触点断开）。如果右前通风门被手动关闭，IHKA控制单元便会根据极限开关发出的信号控制IHKA内相应的通风门电机（外部右侧）。由此将完全阻断通向右前通风格栅内出风口的气流。
    2．功能描述
    终位开关以机械方式，通过偏心垫圈打开或关闭。

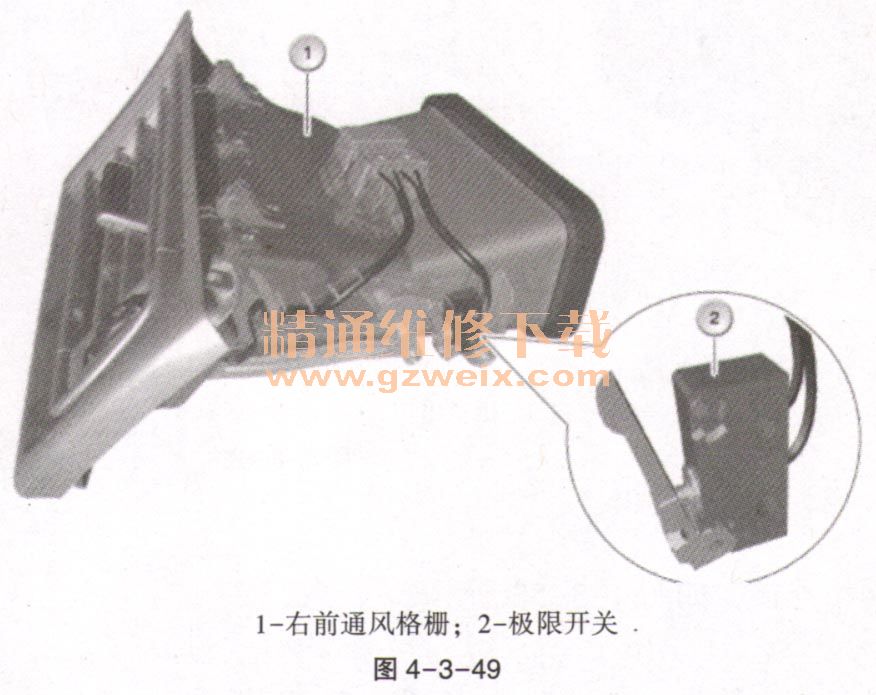

    图4-3-49以F01为例显示右前通风格栅。
