宝马车系电动机械式助力转向系统(EPS)技术
来源:本站整理  作者:佚名  2018-05-10 10:28:18



    3.系统网络

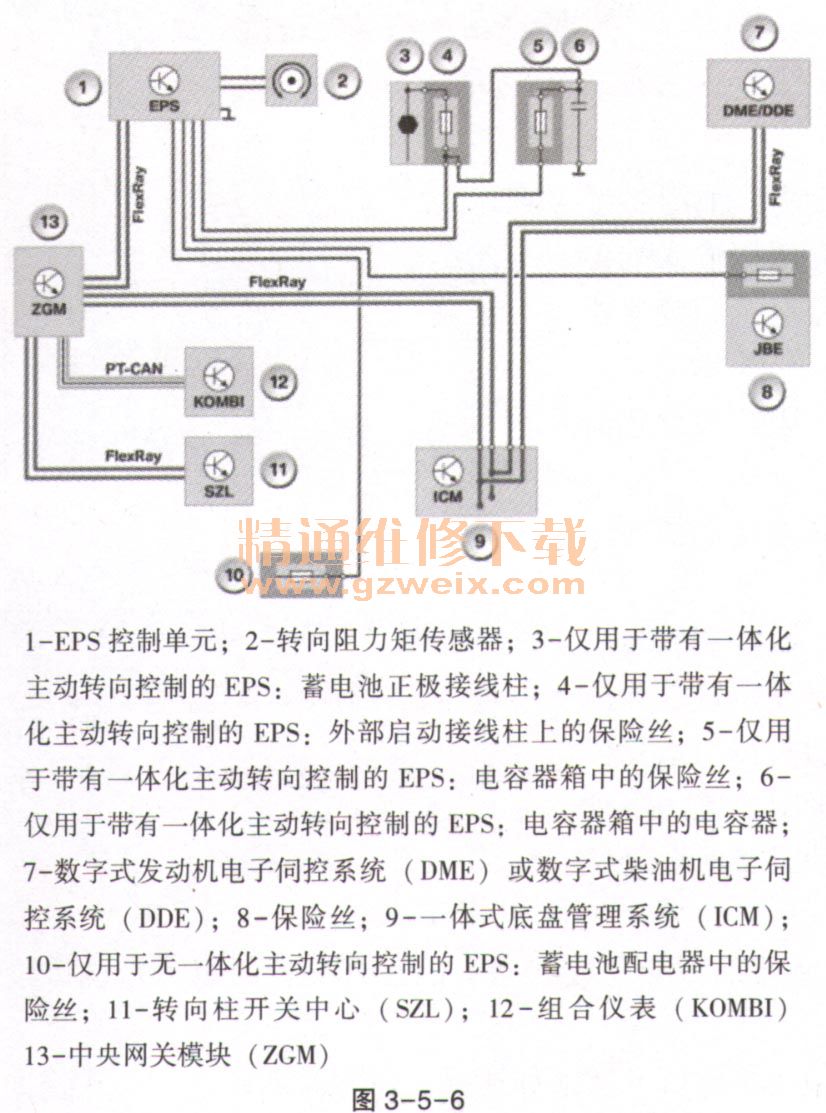

    EPS 12V如图3-5-6所示。

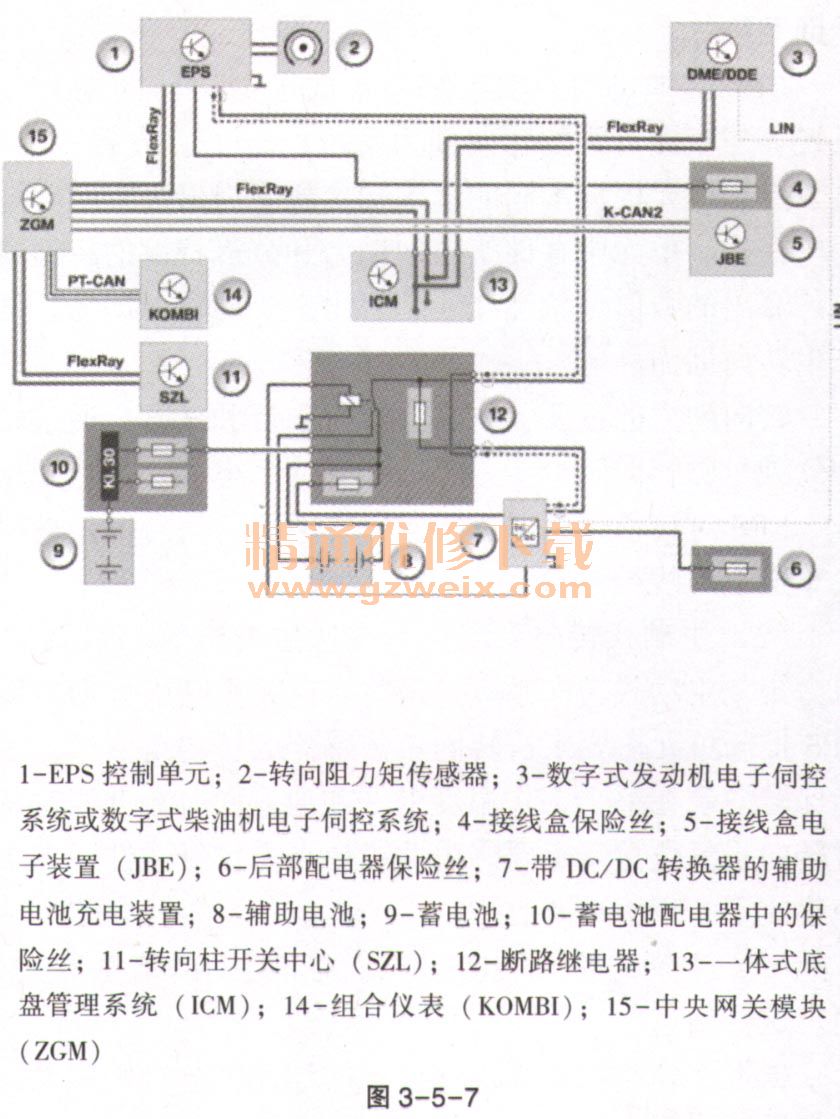

    EPS 24V如图3-5-7所示。

    4.其他控制单元与电动机械式助力转向系统通信
(1) ICM:一体式底盘管理系统。
   (2) DSC控制单元通过车轮转速传感器提供行驶速度。
   (3) ICM控制单元负责对行驶速度进行集中的信号处理。为此相应的控制单元通过FleXRay与EPS相连接。
   (4) SZL:转向柱开关中心。转向角传感器集成在转向柱开关中心(SZL)中。转向角传感器提供转向角信号。该信号被发送至ICM控制单元。ICM控制单元由此计算出齿轮角度。如果车辆装备有一体化主动转向控制,还会一并计算主动转向控制的调整角。转向柱开关中心通过FleXRay进行连接。
   (5) DME和DDE:数字式发动机电子伺控系统或数字式柴油机电子伺控系统。发动机控制系统在FleXRay上提供“发动机正在运转”信号。在某些工作条件(例如发动机启动)时需要发动机转速信号。

(6) KOMBI:组合仪表。

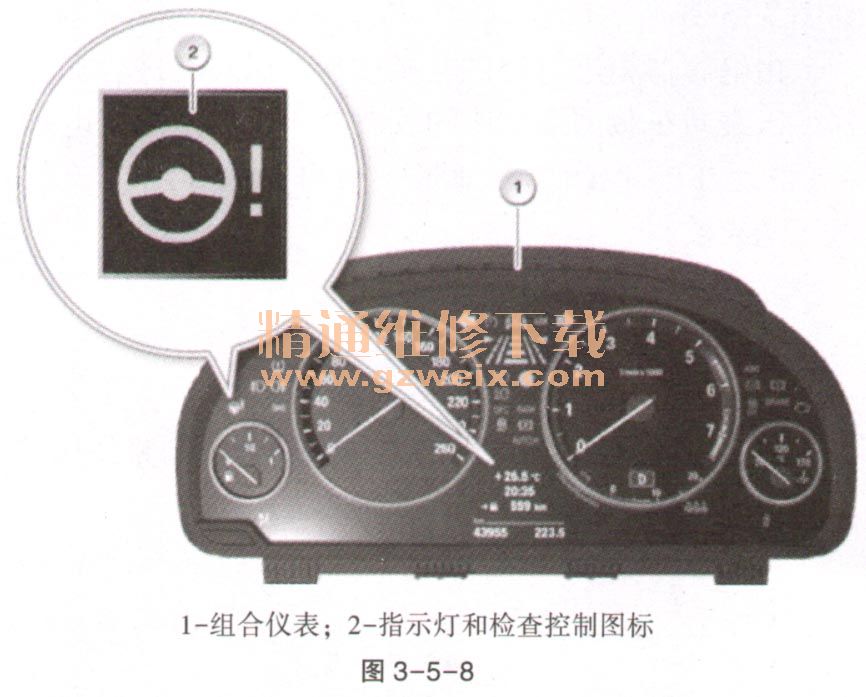

当电动机械式助力转向系统EPS)失效时,在液晶显示器上出现一个黄色检查控制图标。同时组合仪表中的固定指示灯亮起。此检查控制图标具有下列意义:转向性能,谨慎行驶,如图3-5-8所示。

    检查控制信息亮起的可能原因有:EPS控制单元、一个集成式传感器或伺服电机有故障;EPS过一热保护;低电压或过压;对转向助力有影响的外部户信号失效;转向系的初始化设置有故障或不完全鬓(例如学习极限位置)。
    5.系统功能
    描述了电动机械式助力转向系统EPS)的下列系统功能:转向助力、主动式转向系复位、主动式路面信息反馈、过压识别和低电压识别、过热保护、过电流识别、作为软件功能的极限位置、泊车辅助系统。

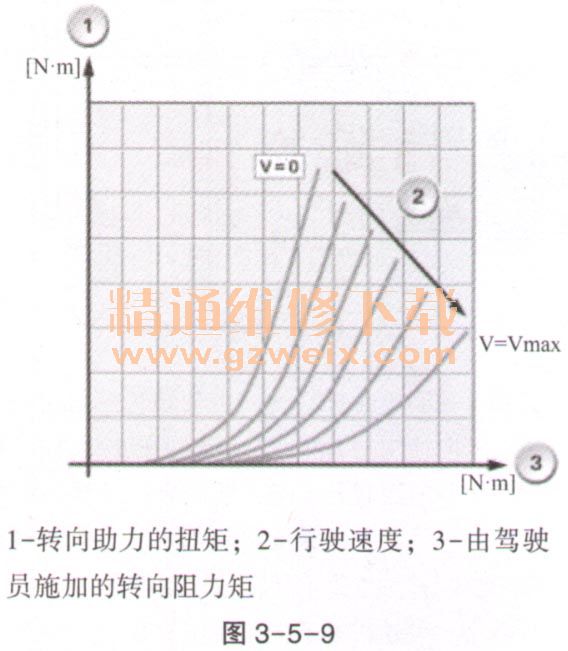

   (1)转向助力。在系统中集成了伺服转向助力系统、与车速有关的转向助力系统的电子调节装置。EPS控制单元根据不同的输人端参数确定出必要的转向助力如图3-5-9所示。

    在控制单元中存储了转向助力和减震特性的特性线。根据输人端参数计算出的数值与特性线一起得出必要的转向助力。伺服电机和减速器产生转向助力。
    转向助力的重要输入端参数有:行驶速度、通过转向阻力矩传感器的驾驶员侧转向阻力矩、当前车载网络电压、工作温度。
    EPS对转子传感器和转向角传感器的信号偏差进行调整(例如在弯曲车道上直线行驶时)。
   (2)主动式转向系复位。在通过弯道后一旦驾驶员不再施加转向阻力矩,主动式转向系复位就将转向系重新引导回直线行驶位置。为此EPS控制单元需要来自转向角传感器的转向角信号。主动式转向系复位确保转向系在整个工作温度上平和地返回。在低温时从极限位置的主动式转向系复位尤其重要。由此可提高操作舒适性。在主动式转向系复位中集成了一个滚动减震。
   (3)主动式路面信息反馈。关于路面的信息例如有摩擦系数变化或状态。EPS通过转向阻力矩的改变确定这些信息。
    根据下列参数计算出前桥上的加速度:行驶速度、偏航角速度、横向加速度。EPS又据此为主动式路面信息反馈计算出转向阻力矩比例。
   (4)过压识别和低电压识别。EPS 12V:在过压大于17V时转向助力断开。EPS 24V:在过压大于33V时转向助力断开。EPS控制单元存储一个故障。组合仪表中的一个检查控制图标亮起。当电压重新下降到低于16V(32V)时,转向助力恢复至目前要求的值。当100%达到要求的转向助力时,检查控制图标熄灭。在低电压小于9. 5V时,发动机功率线性降低至9V。低于9V时不再产生转向助力。在40%的转向助力时输出检查控制信息(带有故障记录)。当电压重新上升到高于10V时,转向助力恢复至目前要求的值。当100%达到要求的转向助力时,检查控制图标熄灭。在具有一体化主动转向控制的12V EPS上,电机功率在之前已线性降低10%。
