潍柴WD615(国II)发动机的结构
来源:本站整理  作者:佚名  2013-06-22 13:45:54

    4.冷却液散热器与膨胀水箱
    冷却液散热器采用管式芯部结构,具有刚度好、耐压高和空气阻力小等特点。
    散热器由上水室、下水室和散热器芯组成,散热器底部放水螺塞管与膨胀水箱相通,可及时消除上水室内的蒸汽和补充上水室内的冷却液,使其不致产生气阻。
    膨胀水箱的主要作用是消除冷却系部分蒸汽,使其不致产生气阻,并及时补充冷却液和给冷却液随温度变化而产生的膨胀留有余地,防止由于转速变化时流动滞后的冷却液溢出循环系统。
    膨胀水箱上设有加水口,加水口盖用橡胶密封垫密封,在其上部设有蒸汽一空气阀,其前面右下方还设有水位观察孔。发动机工作时,膨胀水箱冷却液液面高度随发动机转速、负荷的变化而略有变化。

十一、发电机
    发电机是由定子、转子、整流元件板、前后端盖、风扇和带轮等组成。定子用螺钉紧固于前后端盖间并定位,定子线圈的三相线束接于与后端盖绝缘的整流器元件板上。转子通过轴承支承于前后端盖上,六对爪极包着磁场线圈。带轮、风扇通过螺母紧固于转子的轴端。定子绕组的三相线束间电相位相差120°,且三相线束分别接到整流元件板的一组正、负二极管引线的公共点上。
    1.特点

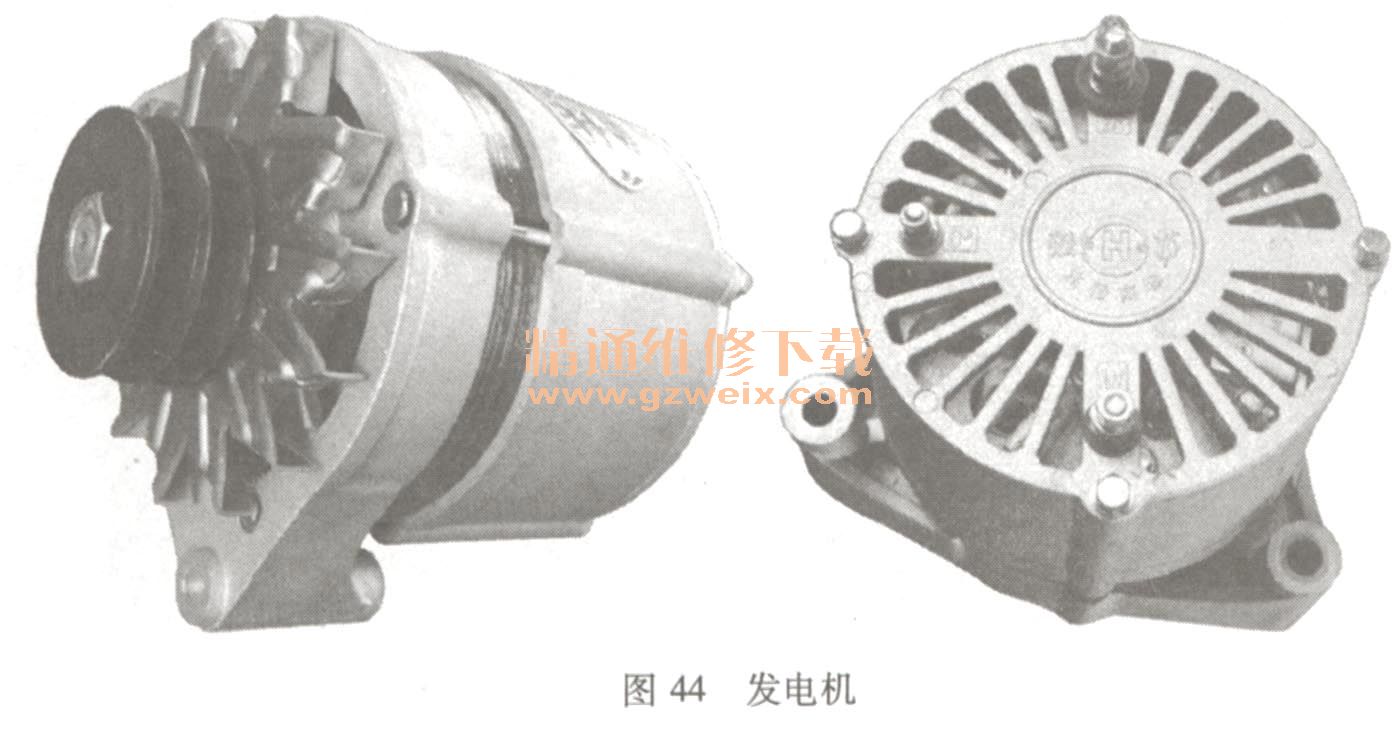

    发电机采用整体式结构,即电压调节器与发电机组装在一起,发电机如图44所示。

    发电机采用九只整流二极管,其中三只大的正二极管与三只负二极管组成三相桥式全波整流电路,通过电枢接柱向外输出电流,此外三只小的二极管,即励磁二极管与三只负的二极管也组成三相桥式全波整流电路,向电压调节器提供电源。

    发电机额定功率为750W,可选件有1500 W的发电机。
    发电机具体结构分有电刷式和无电刷式两种。无电刷式结构的转子只转动爪极而磁场线圈不动。
    2.工作原理
    发电机的工作原理如图45所示。发电机端部共有三个接线柱,分别是D+、B+和W, D+接励磁电路,B+接蓄电池正极,W接发动机转速表,图中的D-通过发电机直接搭铁,在发电机的表面没有接线柱。

    当钥匙开关闭合后,蓄电池G1, G2电流经B +→S1→H2/3→U→励磁线圈搭铁构成回路,充电指示灯点亮,此时励磁线圈由蓄电池提供励磁电流。起动发动机后,转子旋转,定子产生感应电动势,经三个励磁二极管整流后,向外输出直流电。当电压达到蓄电池电压时,充电指示灯两端因等电位而熄灭,同时向调节器提供电源,此时励磁线圈由发电机本身提供励磁电流。三只大的正二极管也工作,向蓄电池或其他用电设备供电。

    当调节器U的输入电压达到调节上限时,断开励磁线圈,使发电机仅在剩余的残磁下工作;当整流电压下降到调节器的调节下限时,再次接通励磁线圈,输出电压随之升高。就这样周而复始地循环工作,将发电机的电压稳定在一定范围内。对于24V电系来讲,控制在27~29 V。

    3.整流原理
    定子绕组感应产生的交流电,是利用二极管的单向导电性,经九只二极管组成两条三相桥式整流电路将交流电整流成直流电。二极管的单向导电性即当给二极管加上正向电压(正极电位高于负极电位)时,二极管导通,呈低阻状态;当给二极管加上反向电压时,二极管截止,呈高阻状态。正二极管的导通原则是在导通的某一瞬间,正极电位最高者导通;负二极管的导通原则是在某一瞬间,负极电位最低者导通。

    十二、起动机

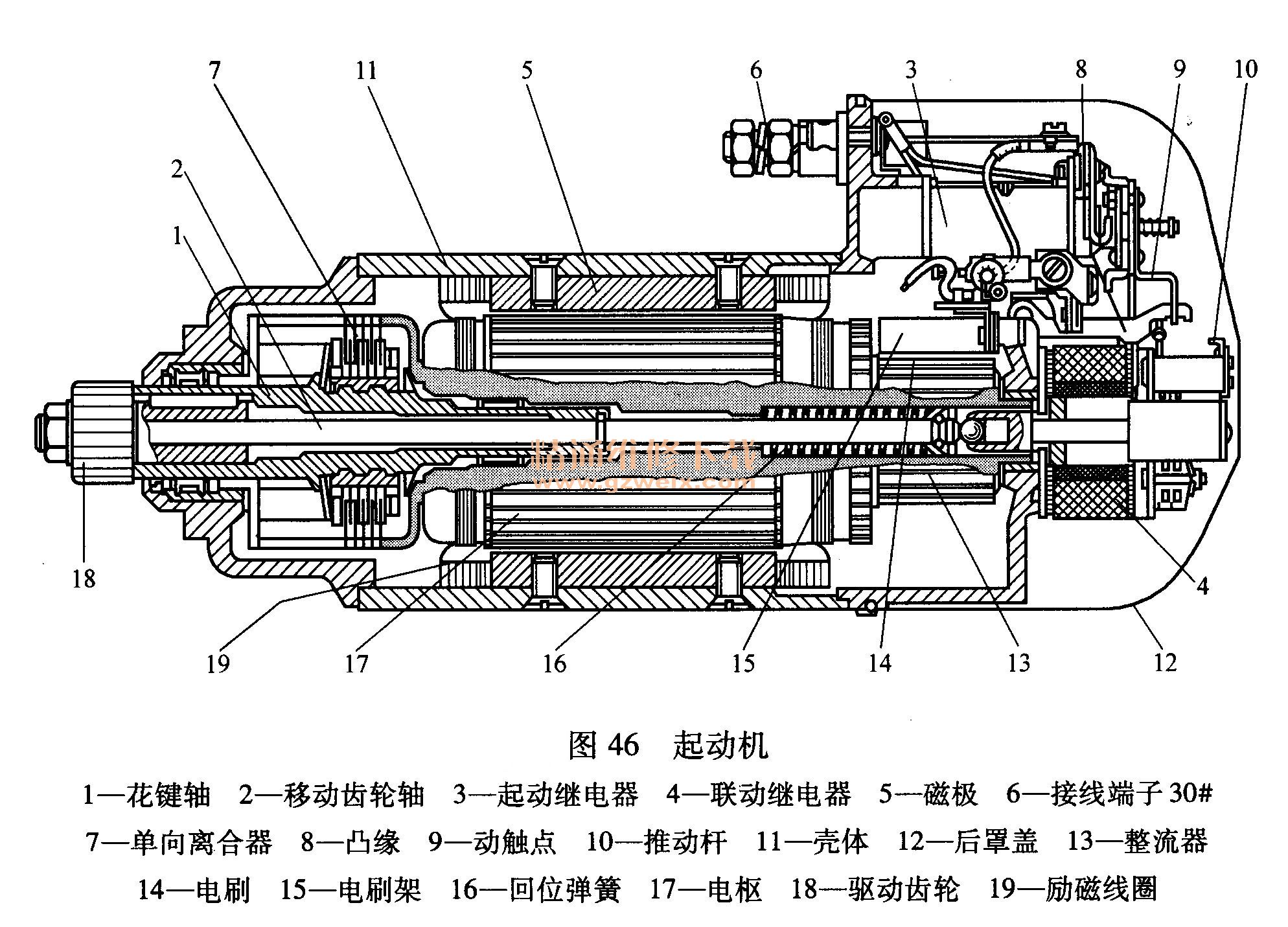

    起动机为24V, 5.4kW、同轴齿轮移动式电动机。如图46所示,它由两个励磁线圈19、电枢17、起动继电器3、联动继电器4、移动齿轮轴2和摩擦片式单向离合器7及控制机构等组成。
