潍柴WD615(国II)发动机的结构
来源:本站整理  作者:佚名  2013-06-22 13:45:54

   起动继电器位于起动机内部;主电流回路采用接触桥结构,接线简洁,减少了电路损失;电磁铁推动杆、摩擦片式单向离合器、复励式直流电动机轴心重合,动作可靠。
起动电路原理如图47所示。

    十三、空气压缩机

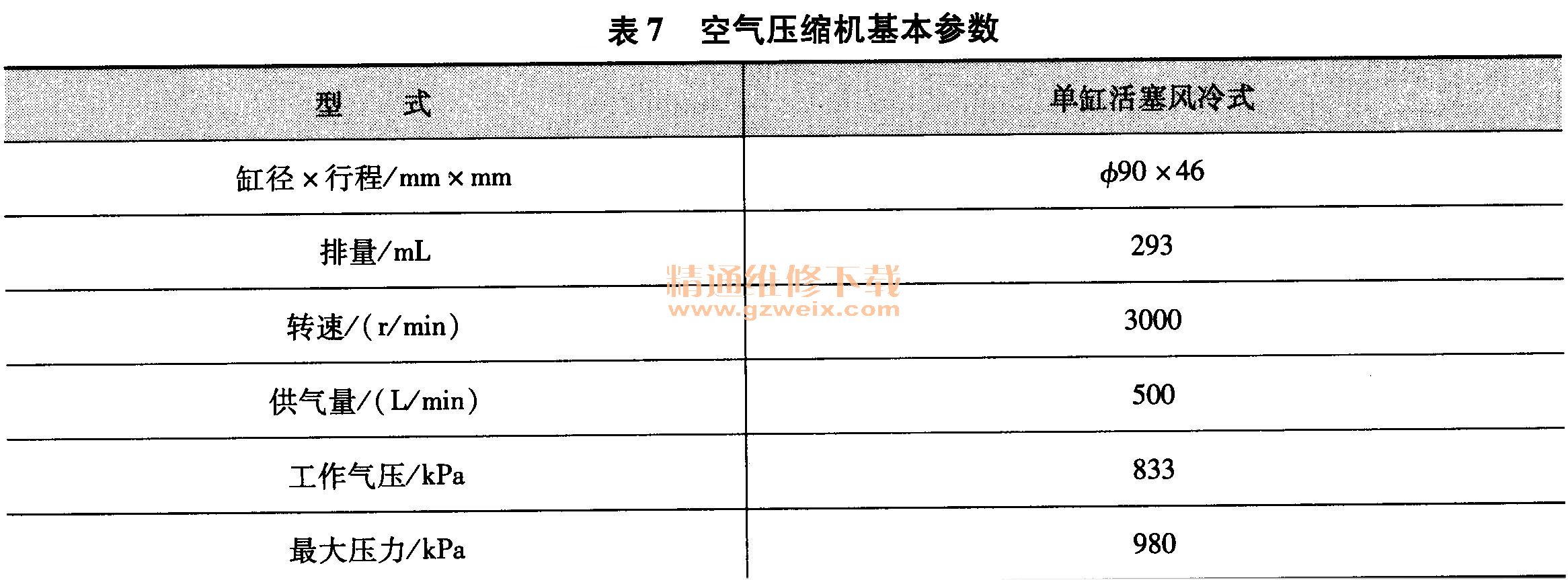

    WD615(国II)系列发动机装配单缸风冷式空气压缩机,空气压缩机是全车气路的气源,其结构如图48所示,空气压缩机基本参数见表7。
