WD615（国II）系列柴油发动机，在结构上除直接与其动力性能有关的零部件（活塞、喷油泵、喷油器、增压器、中冷器、进排气管等）不同之外，其他基础件基本相同，这是该系列发动机的最大特点。

一、总体结构

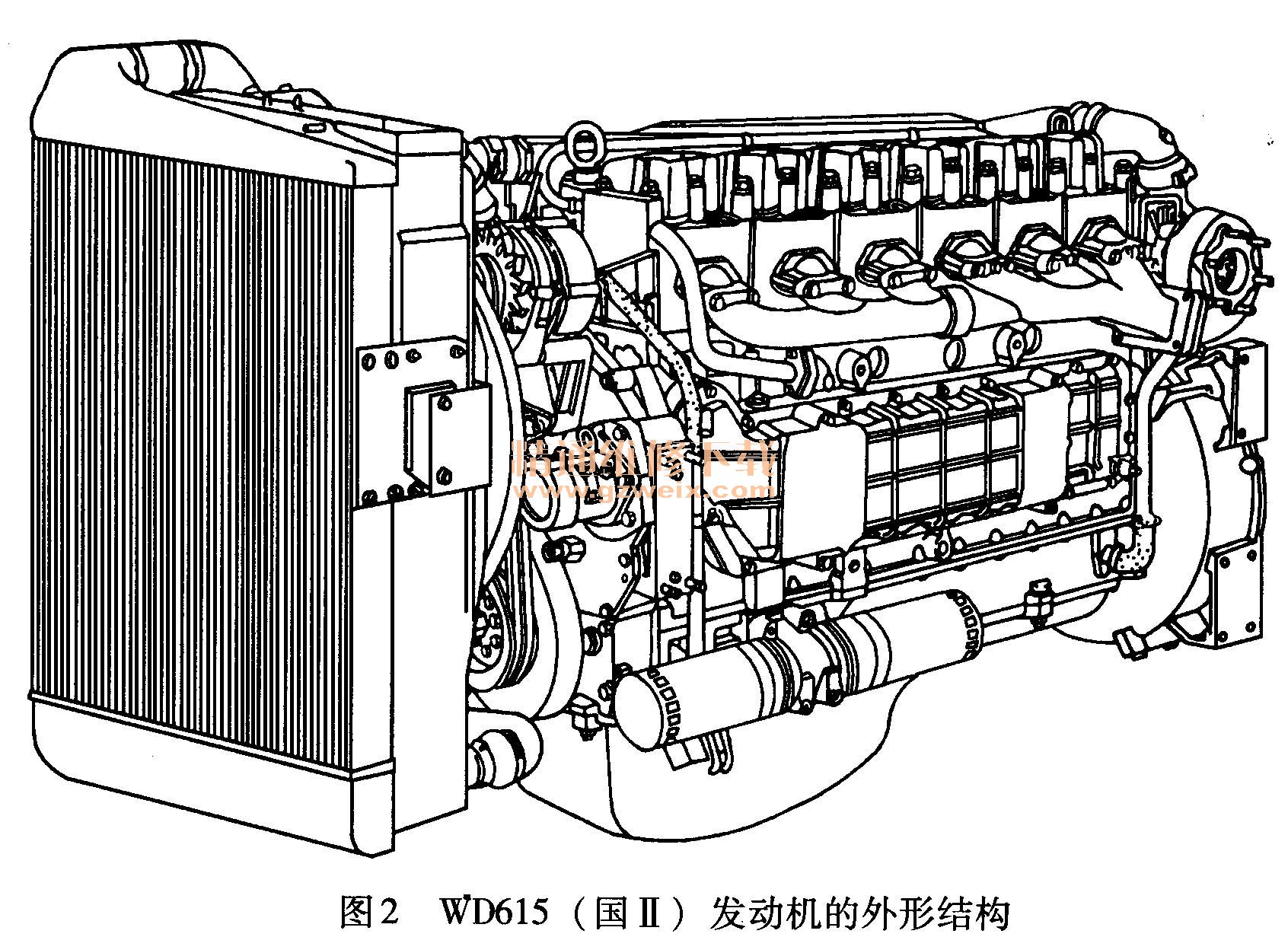

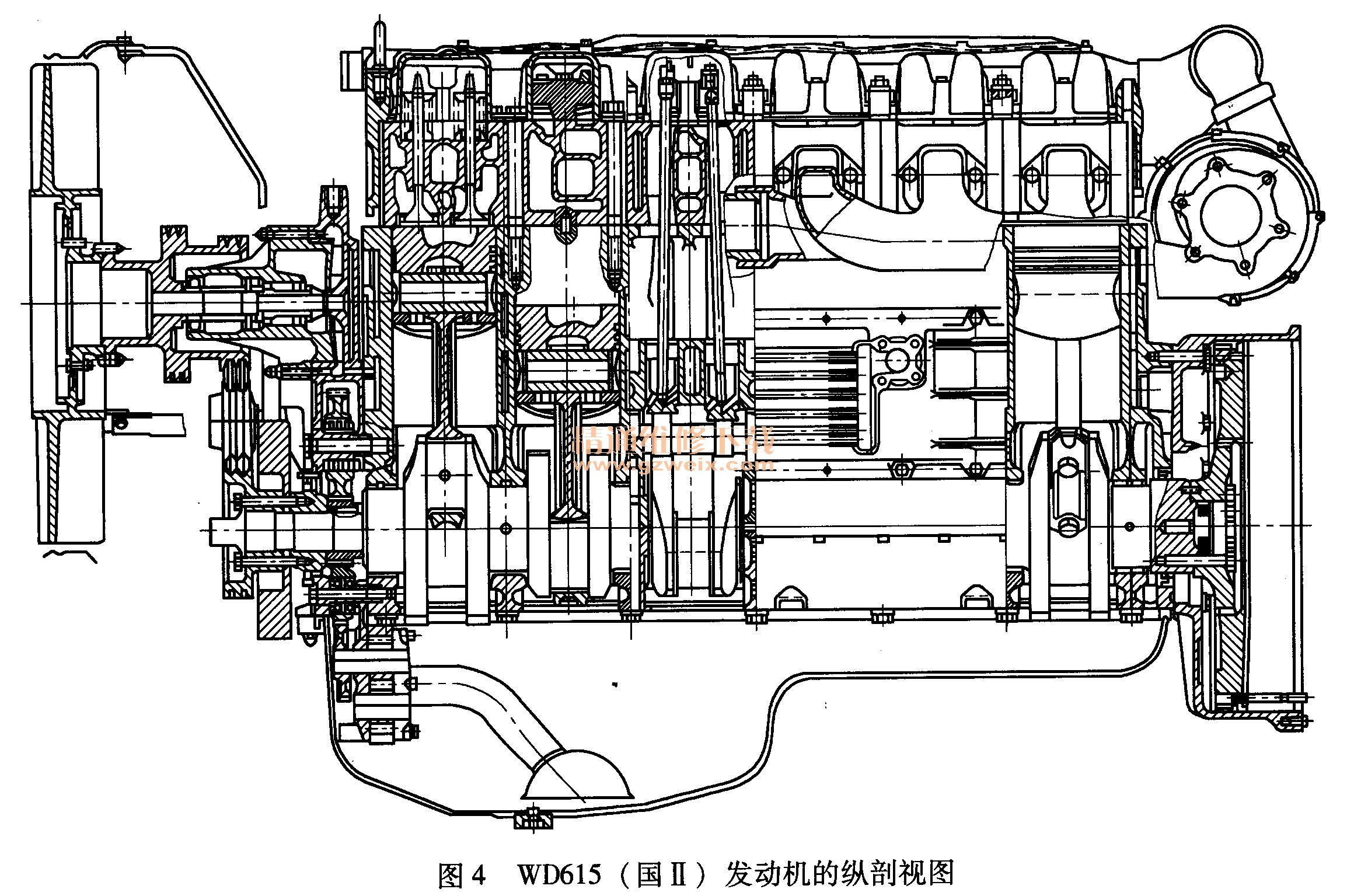

    WD615（国II）系列柴油发动机整机简洁、紧凑，便于车上布置；进气管、出水管、喷油器、喷油泵、起动机、空气压缩机和柴油滤清器布置在机体的左侧（自发动机前方看）；排气管、内藏式机油冷却器、机油滤清器及凸轮轴布置在机体的右侧；涡轮增压器布置在发动机后端飞轮壳的上方；发电机、水泵布置在发动机前方；空气管带式中冷器布置在散热器前方。其外形结构如图2所示，横剖视图如图3所示，纵剖视图如图4所示。
