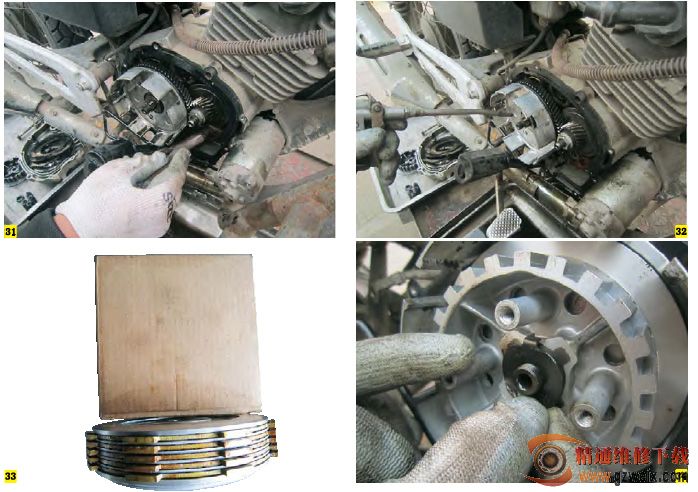

示），用8mm六角套筒将四根螺杆对角拆下，取出摩擦片，将小鼓装到离合器大鼓内主轴上，再将锁片放

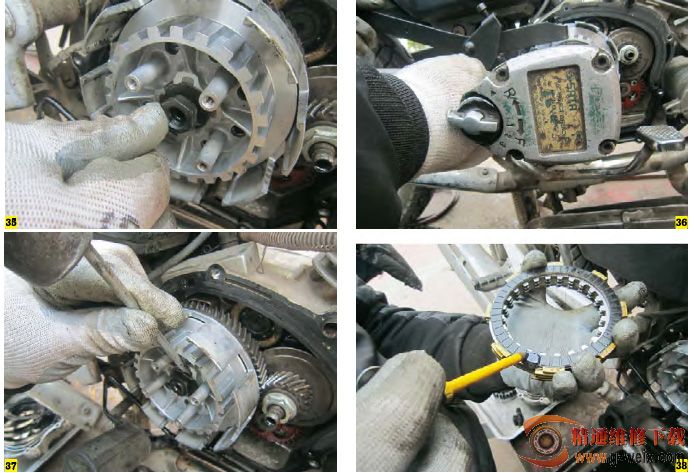

到对应的卡槽内（如图34所示），旋上固定螺帽，用离合器夹具固定住离合器小鼓，19mm套筒装于风枪上，风枪调到1挡进行紧固（如图35、36所示），同时要注意拿稳离合器专用夹具，再用錾子将锁片锁好

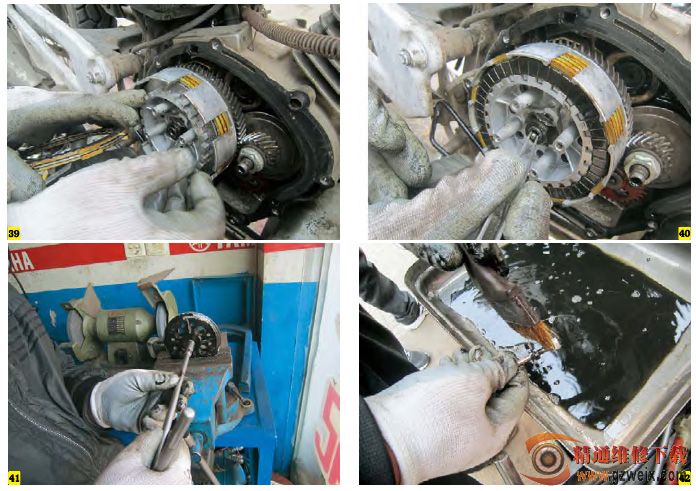

（如图37所示）。将摩擦片和铁片加上干净机油，以先摩擦片再铁片的顺序将5片摩擦片和4片铁片装上（如图38、39所示），再将钢珠放入主轴内（如图40所示）。然后将旧离合器压板上的小推杆拆下来清洗

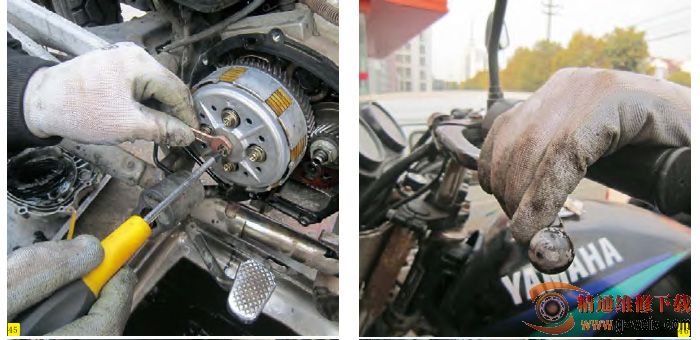

干净，装在新压板上后（如图41、42、43所示），将其装到离合器大鼓内，对角锁紧四根带弹簧螺杆（如图44所示），再将小推杆用梅花螺丝刀轻轻旋至有阻力时，回转1/2圈后锁紧螺帽(如图45所示)。检查离合
