摘要：UG与Pro/E是2款功能强大的大型软件，设计人员在设计制造过程中应充分利用其各自的优点，实现数据相互转换，进行数据取舍，对产品进行混合建模，从而轻松实现各种复杂实体及造型的建构和装配，并根据需要对产品三维数据进行不同的二维处理，为制造设计提供高性能和灵活性，满足客户设计任何复杂产品的需要。

    Pro/E作为一款功能强大的三维设计软件，极为强调特征的全相关性，所有特征按照创建的先后顺序及参考有着严格的父子关系，对父特征的修改一定会反映到子特征上。全相关性可以说是一把双刃剑，对干经验丰富的设计师，设计修改会非常方便，而对干经验不多的设计者，则非常容易出现修改后无法生成的错误。UG软件可全参、可无参、可变参，造型思路灵活，只是实际操作中做到全参并且方便修改是很困难的，因为一般产品会反复更改，参数大多数都被删掉了；而UG软件在曲面造型方面功能较为强大，不仅提供了丰富的曲面构造工具，还可以通过一些另外的参数（在Pro/E中相对少一些）来控制曲面的精度、形状。2种软件各有优点，设计制造过程中应该混合建模才能达到最佳效果。
    这2种软件之间是不可以直接读取的，需要进行格式转换后才能打开。一般来说，对三维实体模型进行数据转换时，一般采用STEP（*·stp）格式，或Parasolid（*·x-t）格式，最好不要采用IGES（*·igs）格式，因为最后这种格式是针对曲面或曲线。因Pro/E默认的相对精度值是0.001 2，UG是0.025 4，两者精度偏差太大，再加上软件之间的计算方法不同，不同系统的数据质量也不同，导致转换格式后在另一种软件中生成的模型存在破面，无法实现实体化，这也会对后续的二维转换造成不便。下面，笔者就如何对这2种软件的三维、二维数据转换提几点建议，供大家参考。
    a） Pro/E数据转换到UG中较为简单，一般可以直接在Pro/E主菜单栏“文件”中的“保存副本”命令下把数据保存为STEP（*·stp）格式或抛物面（*·x t）即Parasolid格式，再在UG中新建1个文件，导入时选择STEP或Parasolid格式即可，一般得到的就是实体。Pro/E数据导出的STEP格式文件，在UG文件中导入后，还需再导出一个“新建”部件或Parasolid文件，也可以导入到“现有的”文件中，选取所有对象，并移除参数，如图1所示，这样才可以对UG文件中新建或新导人的实体进行修改或编辑。

    b） UG数据转换到Pro/E时，在UG中导出STEP格式文件或Parasolid格式文件，在Pro/E中新建1个零件文档或使用现有的文档，在主菜单栏“插入”中的“共享数据”命令下，选择“自文件”，然后选取所需的文件，一般系统已经直接生成了实体，如果生不成实体，可以把精度调到系统的最大值0.01，如果再有破面的话，可以利用DataDoctor模块，使用白动及手动工具来修复和修改输入的三维几何数据。通过此方式，UG数据转换到Pro/E中会形成一个整体的导入特征，为方便使用，UG文件中的数据需要尽量逐个导出。

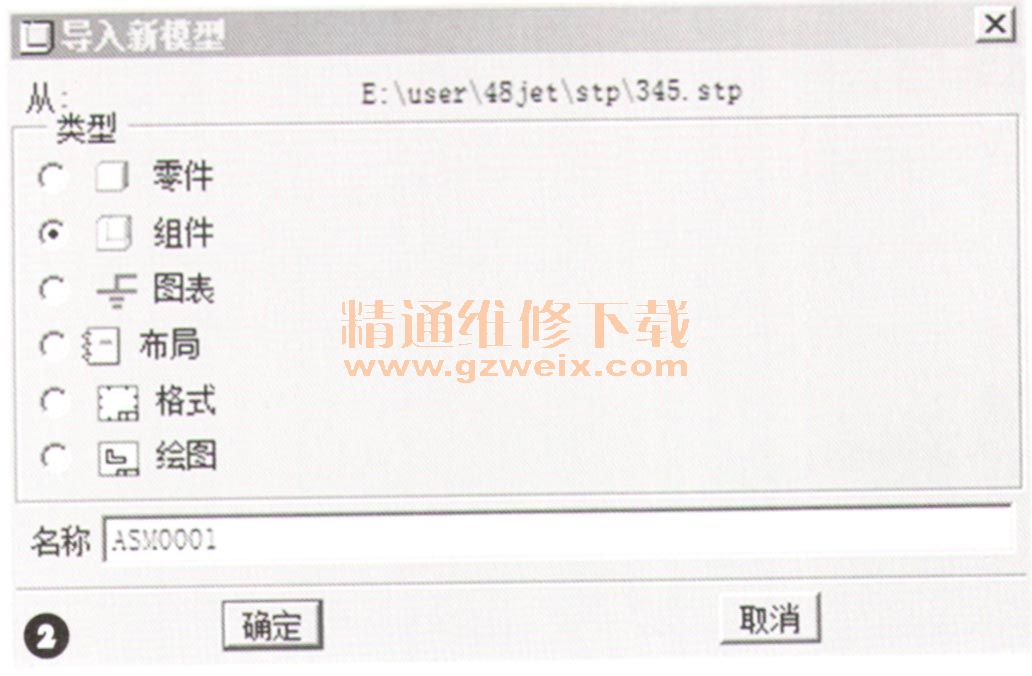

    另外1种方式：使用“文件”中的“打开”命令，可以选择以零件或组件的方式打开STEP格式文件或Parasolid格式文件，来创建新的Pro/E模型，这样UG中的数据可以批量导出，如图2所示。

    c ） UG在曲面造型方面功能较强大，对形状复杂的零部件建模有一定优势，生成的工程图符合欧洲标准，但在某些细节方面与我国标准有一定差距，且UG在尺寸标注，文字处理方面的情况也不尽如人意。通过采用CGM数据格式过渡，介绍UG-drafting生成的二维图形转换成DXF格式文件的文章已经很多了，本文就不多说了，在此只简单介绍一下通过“2DExchange”进行三维、二维数据转换的方法。

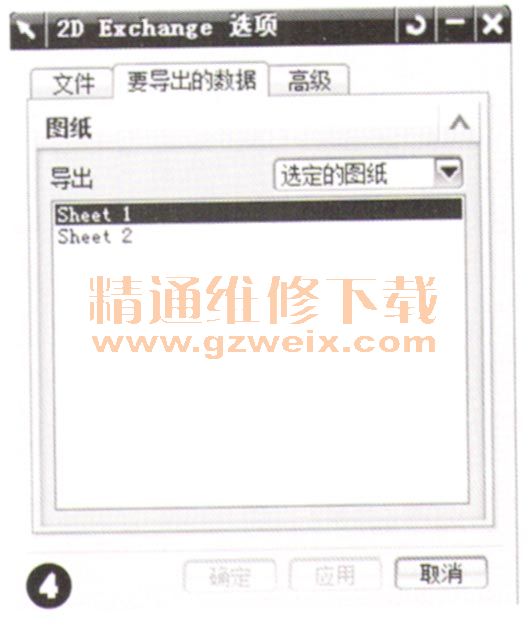

    主菜单栏“文件”下“导出”中的“2D Exchange”命令，既可以把UG二维图形转换成DXF或DWG格式文件，也可以把选定的三维模型直接转换成DXF或DWG格式文件。二维图纸导出时，点选显示部件，在DXF/DWG栏里修改保存路径，在要导出的数据里点选图纸，选择当前图纸（如果有多张图纸，那选择需要的那一张图纸即可），如图3和图4所示。三维模型导出时，点选显示部件，在DXF/DWG栏里修改保存路径，在要导出的数据里面点选选定的对象，再选定所需的视图，如图5和图6所示。通过此方式，也能实现UG与Pro/E及其他软件的二维图形转换。
