1.5膝盖模型操作程序
    可以将测试仪器置于任何位置，并使X-X，平面（见图1、图2）与车辆纵向中心平面平行，X轴线（见图1）在水平面上、下各30°的范围内转动。

    1.6特殊要求和测试

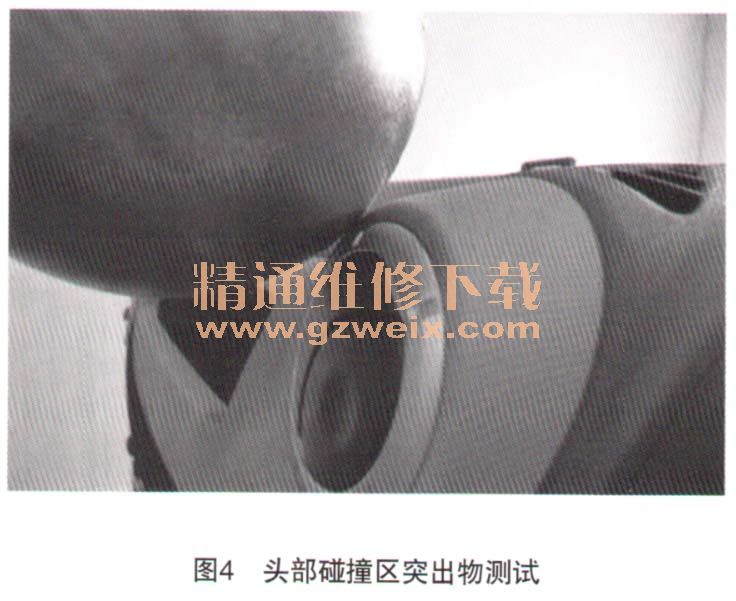

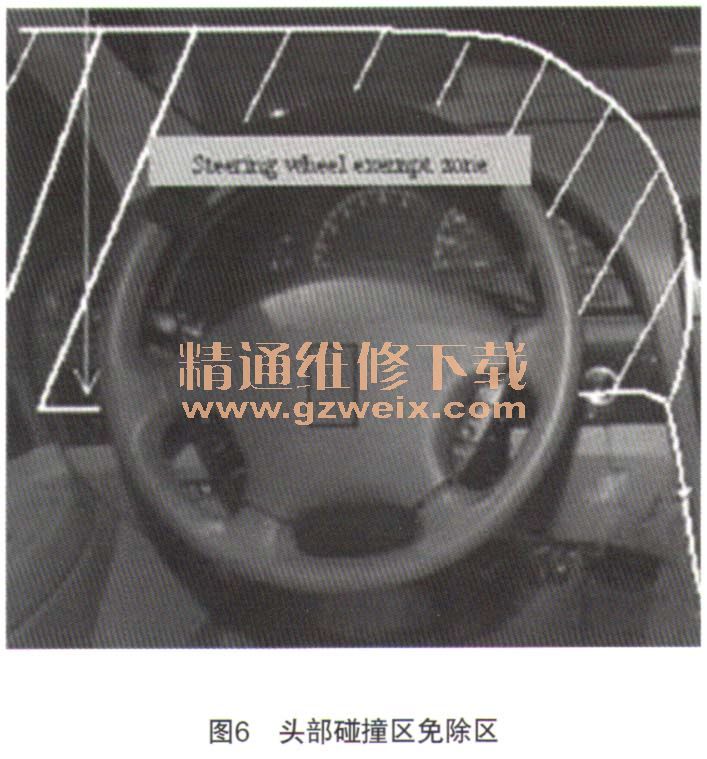

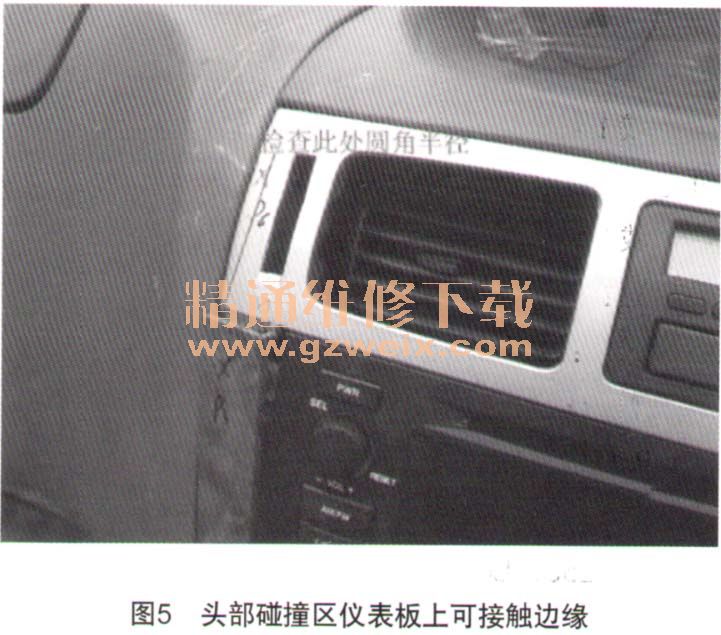

    内部区域1：在该区域内，头型测试仪器应沿所有可能的方向进行移动。所有能被接触的边缘（下述免除区除外），都应进行倒圆处理且曲率半径应至少为3.2 mm（见图4）。位于仪表板上分界线以上的可接触边缘，不管其为仪表板的组成部分或直接安装在仪表板上，都应进行倒圆处理且曲率半径应至少为2.5 mm（见图5）。位于区域性内的部件，如由与转向机构圆形外边缘相切，再向外围延伸127 mm所形成的圆形前向水平投影面所覆盖，则不进行评估（见图6）。应包括转向机构位于所有使用位置时，覆盖在该区域内的部件（如：无需考虑在所有情况下所形成的投影）。发生碰撞时，安全气囊充气后所覆盖的仪表板上能被接触的边缘，应至少进行钝化处理。转向机构上能被接触的边缘，应进行倒圆处理且曲率半径应至少为2.5 mm.发生碰撞时，安全气囊充气后所覆盖的装箱机构上能被接触的边缘，应至少进行钝化处理。通风门导气片和开口处能被接触的边缘，应至少进行钝化处理（见图7）。

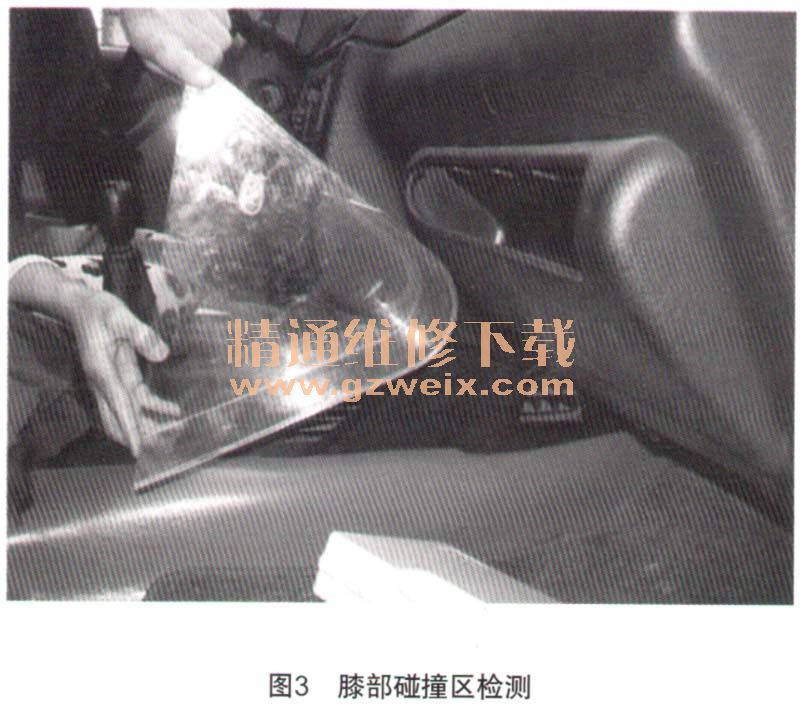

    内部区域2：在该区域内，膝部模型测试仪器应以水平和前向位置，以任何给定的起始位置进行移动，仪器的X轴方向可以在其允许的触及范围内任意变化（见图1、图2）。所有能被接触的边缘，都应进行倒圆处理且曲率半径应至少为3.2 mm。一仪养台背面的空间部分无需考虑。操作踏板及其固定在这无需考虑。
    内部区域3：在该区域内，头型测试仪器应沿所有可能的方向进行移动。所有能被接触的边缘，下述部分除外，都应进行倒圆处理且曲率半径至少为3.2mm。座椅结构背面能被接触的边缘，可以选择适用上述1.11.5条规定的针对座椅区域1、 2和3的特殊要求。
