一种手把式油门控制器锁定装置介绍
来源:摩托车技术  作者:佚名  2017-12-01 09:49:30


    4 安装使用

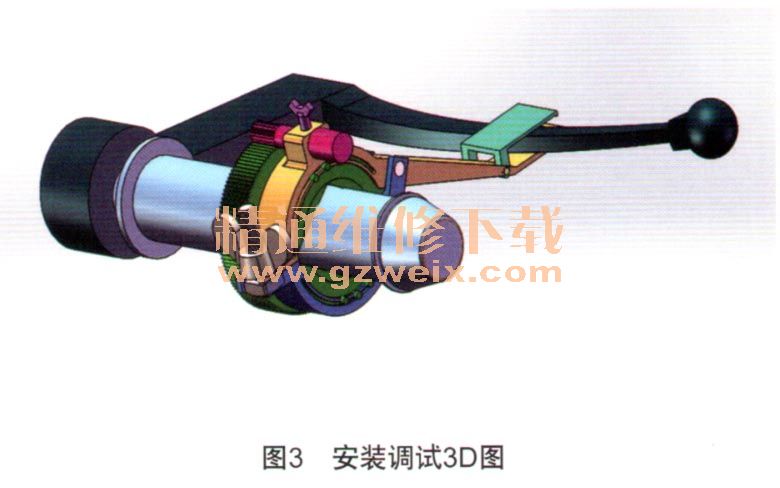

    该装置的安装、调试及使用如图2、3所示,利用油门把手(1)和前制动手柄(2)的特点,松开第一锁紧螺母(6)和第二锁紧螺母(8),先将上半微调齿轮(4)和下半微调齿轮(13)一上一下对接后套装在油门把手(1)上,再将固定支架3的油门把手固定端卡合连接在上半微调齿轮(4)未设置齿牙的一侧上部,上滑动销(12)卡入上滑动轨道(10)内,再将固定支架(3)的前制动手柄固定端放置在前制动手柄(2)的下部;然后扣上油门手把固定半环(5)和前制动固定压片(7),下滑动销(16)卡入下滑动轨道(14)内;再拧紧蝶形锁紧螺母(6)和蝶形锁紧螺母(8),通过蝶形锁紧螺母(6)和蝶形锁紧螺母(8)将固定支架(3)固定在油门把手(1)和前制动手柄(2)上。


    5 车速微调
    首先,将上半微调齿轮(4)通过上滑动销(12)和上滑动轨道(10)的配合自由前后滑动,并同步将下半微调齿轮13通过下滑动销(16)和下滑动轨道(14)的配合自由前后滑动,实现车速的调整;然后,通过微调微调速螺母(9)来驱动上半微调齿轮(4)转动,上半微调齿轮(4)转动时带动下半微调齿轮(13)转动,实现车速的微调;达到所需车速后,拧紧锁定螺钉(11),将微调速螺母(9)与微调速螺母支架(15)锁定,达到锁定车速的目的。

    6 装置优点
    本装置结构简单,设计合理,使用操作方便,功能完备,既能实现手把式油门转动固定,又能精确定速、微调,通用性好,能够保证试验数据的准确性、一致性,又能保证样品的完好性。实用性较强,便于推广使用。本手把式油门控制器锁定装置已申请了国家专利。


上一页  [1] [2]
