第二节 室内机电源电路和CPU三要素电路
    电源电路和CPU三要素电路是主板正常工作的前提，并且电源电路在实际维修中故障率较高。

    一、电源电路
    1．作用

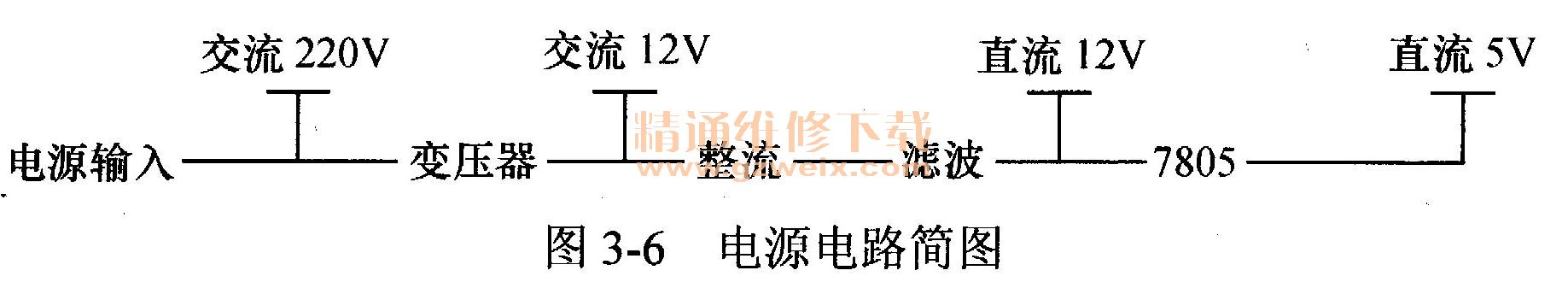

    电源电路的作用是将交流220V电压降压、整流、稳压成为直流12V和5V为主板供电。本机使用变压器降压型的电源电路，图3-6所示为电源电路简图。



    电容C502为高频旁路电容，用以旁路电源引入的高频干扰信号。F504（保险管）、ZE503（压敏电阻）组成过压保护电路，输入电压正常时，对电路没有影响；而当电压高于交流285VYZE503迅速击穿，将前端F504保险管熔断，从而保护主板后级电路免受损坏。

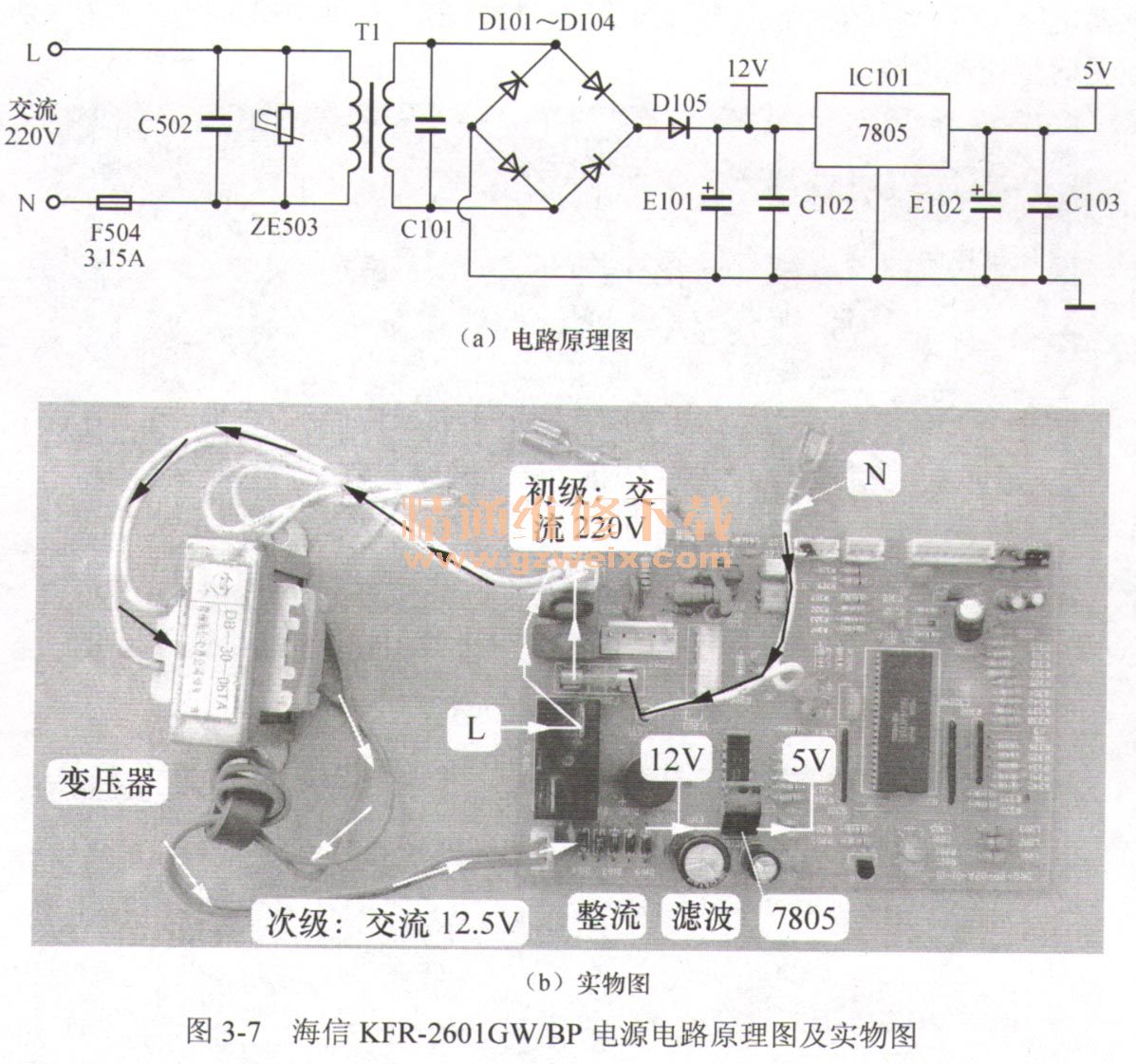

    T1（变压器）、D 101～D 104（整流二极管）、E101（滤波电容）、C102（瓷片电容）组成降压、整流、滤波电路，电源输入交流220V中L端经主控继电器触点直接送到变压器初级插座，N端经保险管送到变压器初级插座，变压器T1将交流220V降低至交流12.5V从次级输出，送至由D101～104组成的桥式整流电路，变为脉动直流电（其中含有交流成分），经E101滤波，滤除其中的交流成分，成为纯净的约12V的直流电压，为反相驱动器、继电器等12V负载供电。
    IC101（7805）、E102、C103组成5V电压产生电路。IC 101为三端稳压块，输入端为直流12V，经IC101内部电路稳压，输出端输出稳定的5V电压，为CPU、接收器等5V负载供电。
    说明：本机未设计7812三端稳压块，因此直流12V电压实测为直流11～16V，随输入的交流220V电压变化而变化。
    3．电源电路负载
   （1）直流12V
    如图3-8（a）所示，主要有5条支路：①供5V电压产生电路7805稳压块的输入端；②供2003反相驱动器；③供蜂鸣器；④供主控继电器；⑤供步进电机。

   （2）直流5V
    如图3-8（b）所示，主要有7条支路：①供CPU;②供复位电路；③供霍尔反馈插座；④供传感器电路； ⑤供显示板组件上的指示灯和接收器；⑥供光耦可控硅；⑦供通信电路光耦及其他弱信号处理电路。

    4．关键元器件
    电路关键元器件为变压器、压敏电阻、保险管、集成稳压块7805和7812，实物外观如图3-9所示。

   （1）压敏电阻
    压敏电阻在电路中的英文符号为“Z”或“ZNR”；作用是防止输入电压过高时损坏主板其他元器件；外观通常为蓝色或黄色的圆形扁状，设计在强电电路，与变压器初级绕组并联；击穿值通常为交流285V；压敏电阻是一次性元件，烧坏后应及时更换，若取下压敏电阻而只换保险管就开始使用空调器，那么电压再次过高时会烧坏主板上的其他元器件。

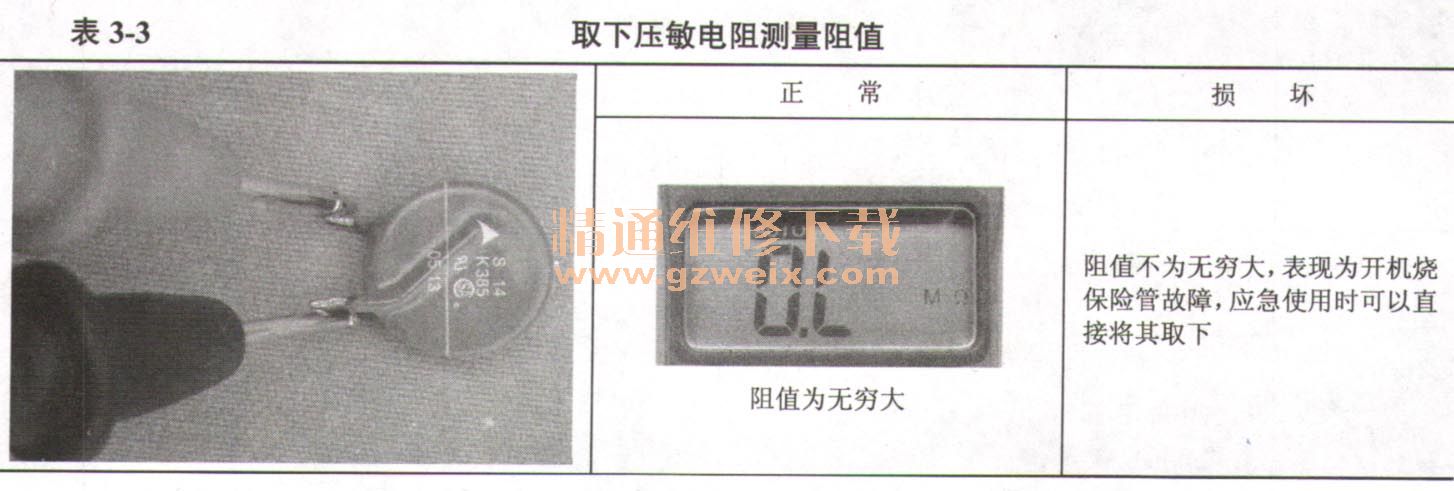

    压敏电阻的常见故障为电网电压过高时击穿，测量时使用万用表电阻挡，表3-3所示为取下压敏电阻时测量得出的阻值，和在路测量结果相同。

   （2）保险管
    保险管在电路中的英文符号为“F”或“FUSE”；作用是当电流过大时自动熔断，断开主板供电，避免主板上的其他元器件损坏；外观为圆形长方体，中间部分为玻璃透明状且能看到内部熔丝，设计有专用底座；室内机主板保险管为3.15A，在主板负载有过流故障时熔断保护。
    保险管的常见故障为开路，测量时使用万用表电阻挡，表3-4所示为在路测量保险管。

   （3）集成稳压块7805、7812
    引脚功能：①脚为输入端，②脚为地，③脚为输出端；作用是在电网电压变化时保持主板直流12V与5V稳定；设计在主滤波电容附近，表面印有“7812”或“7805”等数字，"78"后面的数字代表输出端输出的正电压数值，以V为单位，“78”前面的字母代表生产厂家或公司的简称；最大输出电流1.5A，最高输入电压为直流35V；由于成本关系及直流12V的负载情况，部分主板在设计时取消了7812稳压块。
    7812和7805的测量方法一样，以7805为例，使用万用表直流电压挡，实测方法及结果分析见表3-5。

   （4）变压器

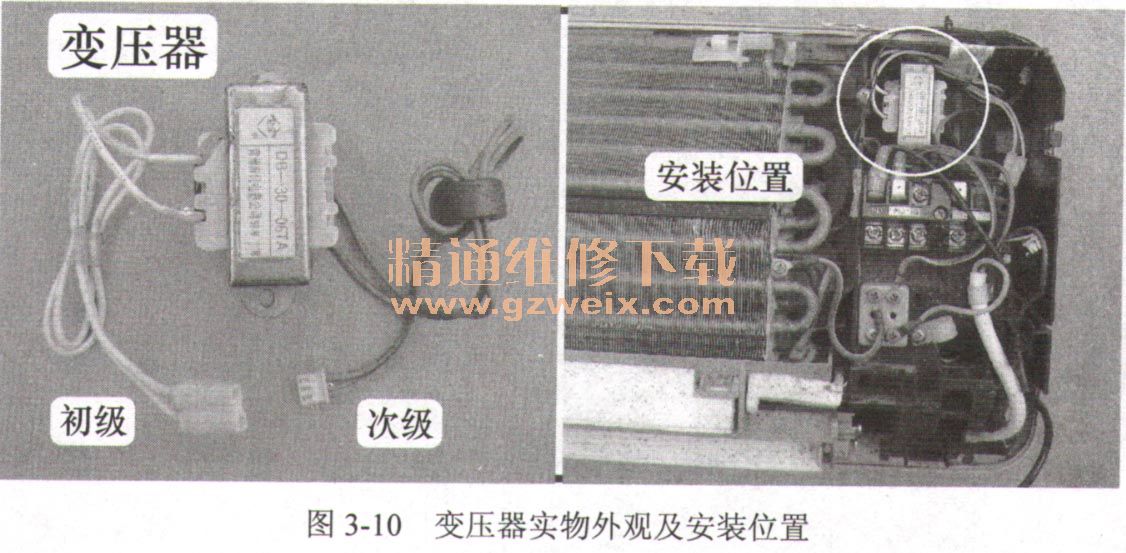

    图3-10所示为变压器的实物外观及安装位置，在主板上的英文符号为“T”或“TRANSE ”;工作时将交流220V电压降低到主板需要的电压，内部含有初级和次级两个绕组，初级绕组通过变化的电流，在次级绕组产生感应电动势，因变压器初级绕组匝数远大于次级绕组，所以在次级感应的电压为较低电压。如果主板电源电路使用开关电源，则不再使用变压器。

    根据主板的需要，变压器可分为单路输出、双路输出和多路输出3种。挂机主板常用单路输出形式的变压器，次级电压为交流12.5V；柜机主板常用双路输出形式的变压器，电压为交流13V和11V；使用VFD（真空荧光显示屏）的空调器，采用多路输出变压器，电压为交流4.8V、22V、11.5V（交流4.8V为显示屏的灯丝供电，交流22V经整流后成为－7V直流电压，为显示屏的栅极供电）。

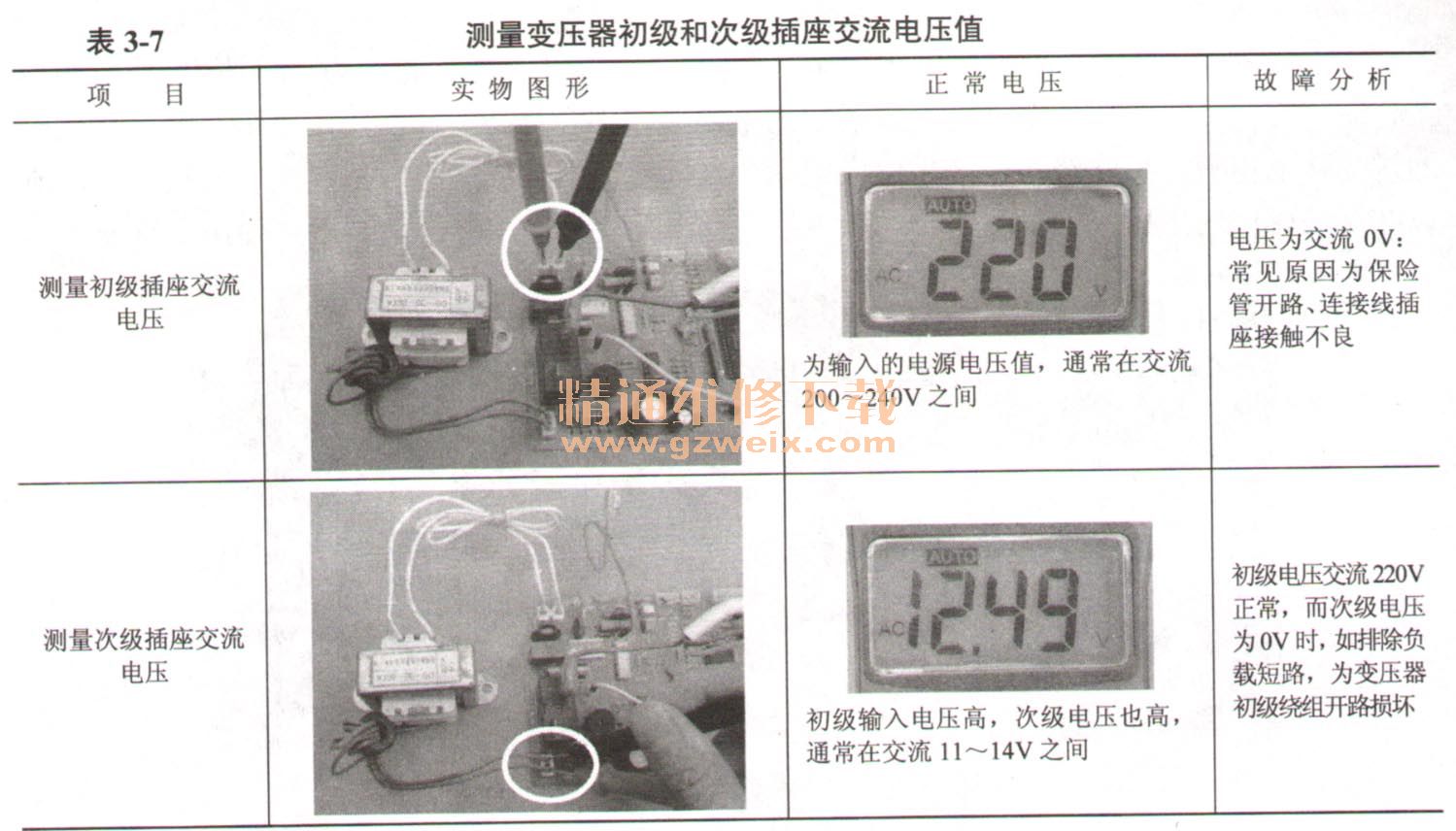

    变压器常见故障为初级绕组开路或短路，测量方法有两种：一是使用万用表电阻挡，测量初级和次级绕组阻值，表3-6为测量绕组阻值方法和故障分析；二是使用万用表交流电压挡，测量初级插座和次级插座的电压值，表3-7为测量交流电压方法及故障分析。

    5．常见故障

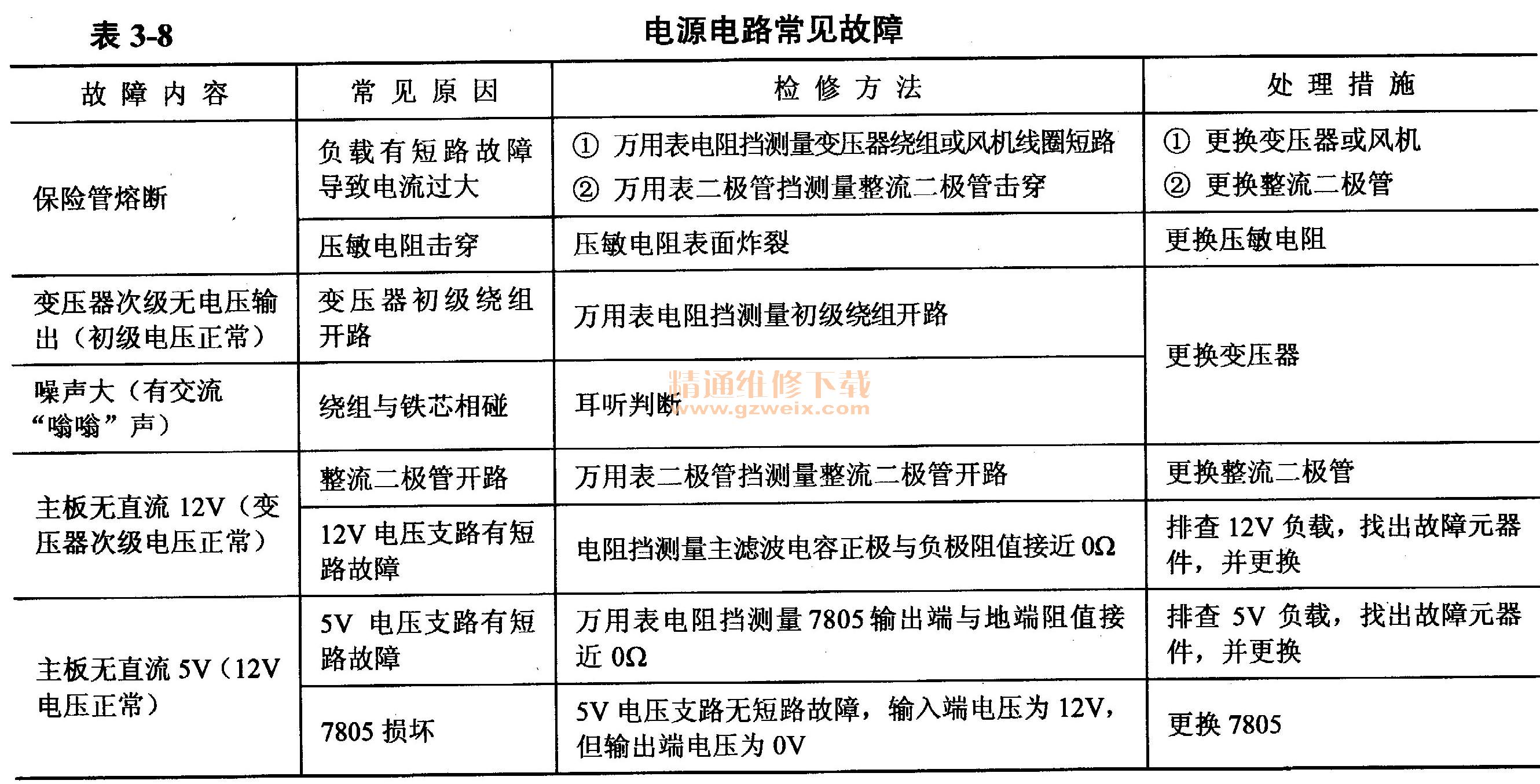

    电源电路发生故障的概率最高，常见故障见表3-8。

    6．电路检修技巧
    ①遇到主板无5V故障，使用反向检修法，排除主板短路故障后，先检查12V电压，再检查变压器次级电压，然后检查变压器初级电压，直至查到故障元器件并进行更换。
    ②对于上电无反应故障，可用万用表电阻挡测量插头L、N端阻值，如为无穷大，可判断为变压器初级绕组或保险管开路；如为变压器初级绕组阻值，可用万用表交流电压挡测量初级插座内是否有电压。
    ③更换变压器时，如无原型号备件，使用配用件时应注意：功率、输出电压及外形（用于固定）均应相同。如变压器插头形状不一样，可用烙铁直接焊在主板上。
