四、CPU及其三要素电路
    1．CPU的作用及引脚功能
   （1）CPU的作用
    CPU是一个大规模的集成电路，是整个电控系统的控制中心，内部写入了运行程序（或工作时调取存储器中的程序）。室外机CPU工作时与室内机CPU交换信息，并结合温度、电压、电流等输入部分的信号，处理后输出6路信号驱动模块控制压缩机运行，输出电压驱动继电器对室外风机和四通阀线圈进行控制。
   （2）引脚功能

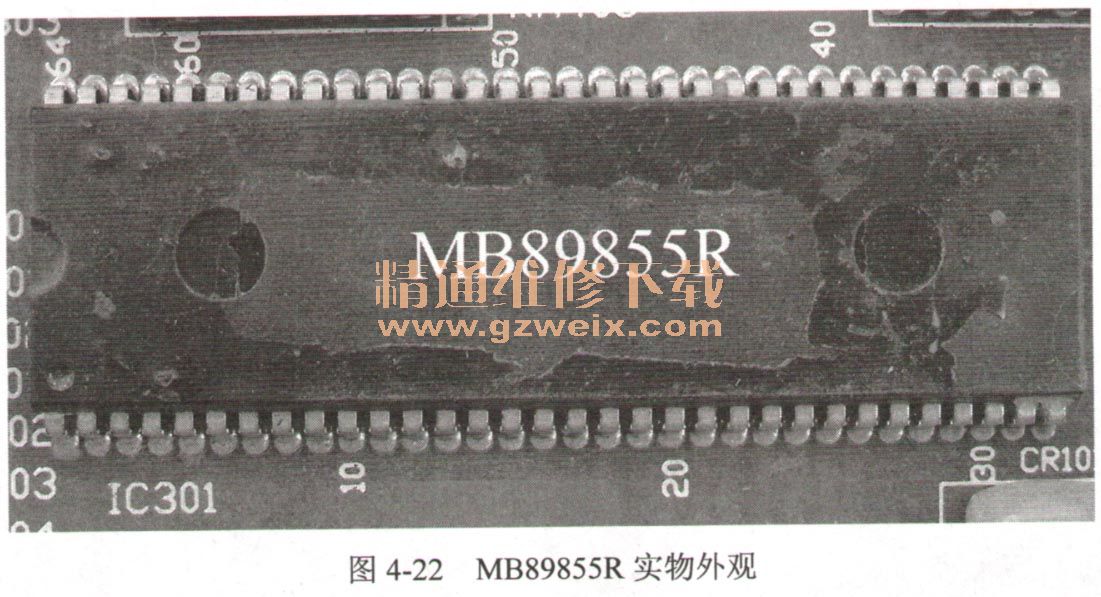

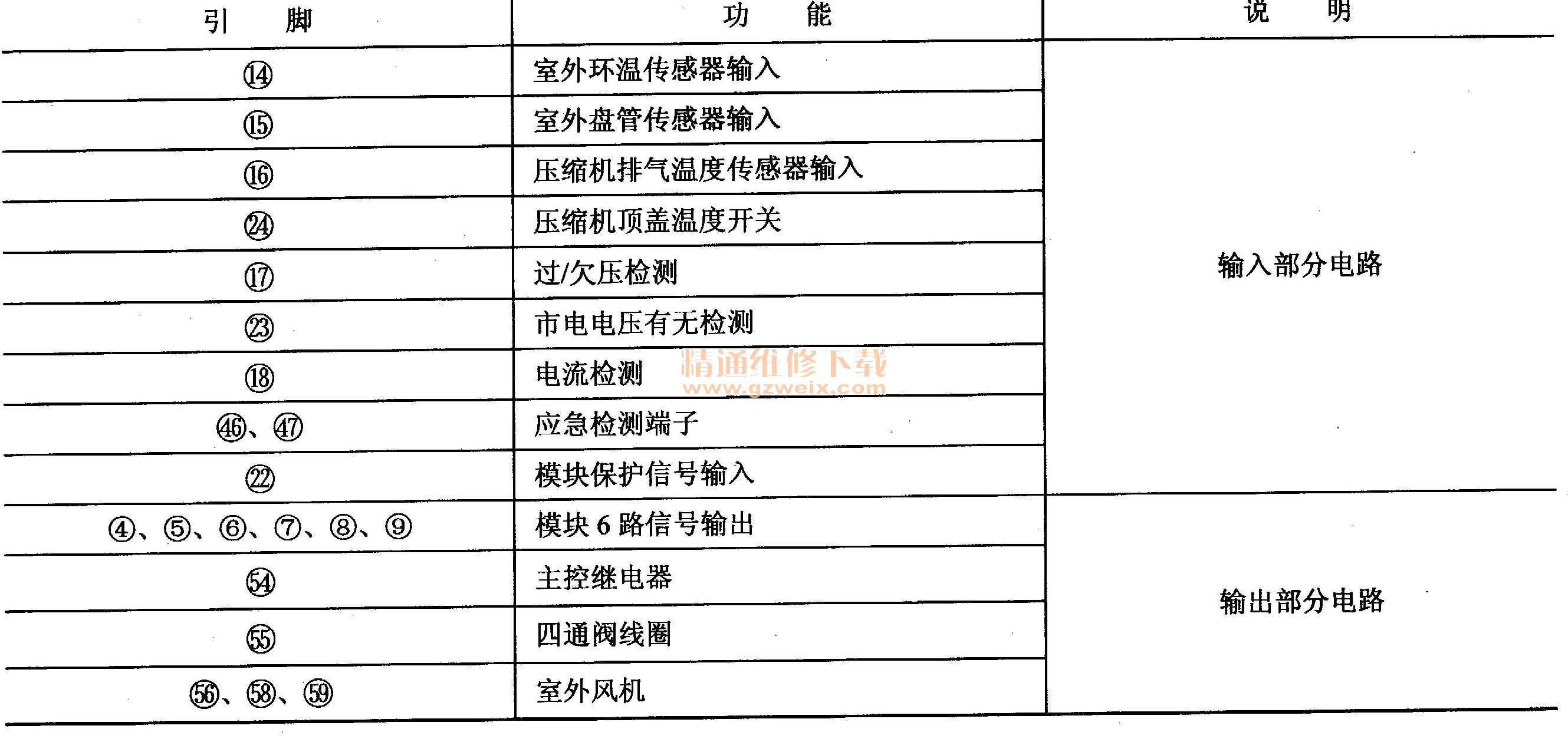

    CPU是主板上体积最大、引脚最多的元器件。现在主板CPU的引脚功能都是空调器厂家结合软件来确定的，也就是说同一型号的CPU在不同空调器厂家主板上引脚的作用是不一样的。海信空调器KFR-2601 GWBP室外机CPU型号为MB89855R，主板代号IC301，共有64个引脚，图4-22所示为其实物外观，表4-3为该CPU的主要引脚功能。




    2. CPU三要素电路工作原理
    图4-23（a）所示为海信KFR-2601 GWBP的CPU三要素电路原理图，图4-23（b）所示为实物图。
    电源、复位、时钟振荡电路称为CPU三要素电路，是CPU正常工作的前提，缺一不可，否则会死机，引起空调器上电后室外机主板无反应的故障。

   （1）电源电路
    CPU64脚是电源供电引脚，电压由7805的③脚输出端直接供给。
    CPU32脚为接地引脚，和7805的②脚相连。
   （2）复位电路
    复位电路使内部程序处于初始状态。CPU的27脚为复位引脚，外围元器件IC302（MC34064）、R302、C302组成低电平复位电路。
    开机瞬间，直流5V电压在滤波电容的作用下逐渐升高，当电压低于4.6V时，IC302的①脚信号为低电平，加至CPU27脚，使CPU内部电路清零复位；当电压高于4.6V时，IC302的①脚信号变为高电平，加至CPU27脚，使其内部电路复位结束，开始工作。电容C302用于调节复位延时时间。
   （3）时钟振荡电路
    时钟振荡电路提供时钟频率。CPU 30、31脚为时钟引脚，内部的振荡器电路与外接的晶振CR101组成时钟振荡电路，提供稳定的10MHz时钟信号，使CPU能够连续执行指令。
    3．常见故障
    CPU三要素电路常见故障见表4-4。
