第四节 室外机输出部分电路
    CPU把输入部分的信号处理后对输出部分的电路进行控制，输出部分的电路主要有主控继电器、室外风机、四通阀线圈和6路信号输出。
    一、主控继电器电路
    1．作用
    主控继电器电路为室外机供电，并与PTC电阻组成延时防瞬间大电流充电电路，对直流300V滤波电容充电。上电初期，交流电源经PTC电阻、硅桥为滤波电容充电，直流300V电压为开关电源供电，开关电源输出电压，其中的一路直流5V为室外机CPU供电， CPU工作后检测通信信号，正常后控制主控继电器导通，由主控继电器触点为室外机供电。
    2．工作原理
    图4-41 C a）所示为主控继电器电路原理图，图4-41 < b）所示为实物图，表4-14为CPU
引脚电压与继电器触点状态对应关系。




    电路由CPU54脚、限流电阻R309、反相驱动器IC401的⑤和12脚、主控继电器RL505组成。
    CPU需要控制RL505触点闭合时，CPU54脚输出高电平5V电压，经限流电阻8309送到IC401的⑤脚（电压约为直流2V），使反相驱动器内部电路翻转，IC401 12脚电压变为低电平（约0.8V），主控继电器RL505线圈两端电压为直流11V左右，产生电磁吸力使触点3-4闭合。
    CPU需要控制RL505触点断开时，CPU54脚为低电平0V， IC401的⑤脚电压也为0V，内部电路不能翻转，IC401 12脚为高电平12V， RL505线圈两端电压为直流0V，由于不能产生电磁吸力，触点3-4断开。

    3．常见故障
    常见故障现象为开机后室外机运行约1min，室外机因无供电而停止工作，原因为主控继电器触点不能吸合。常见故障见表4-15。

    4．本机设计原因引起的故障

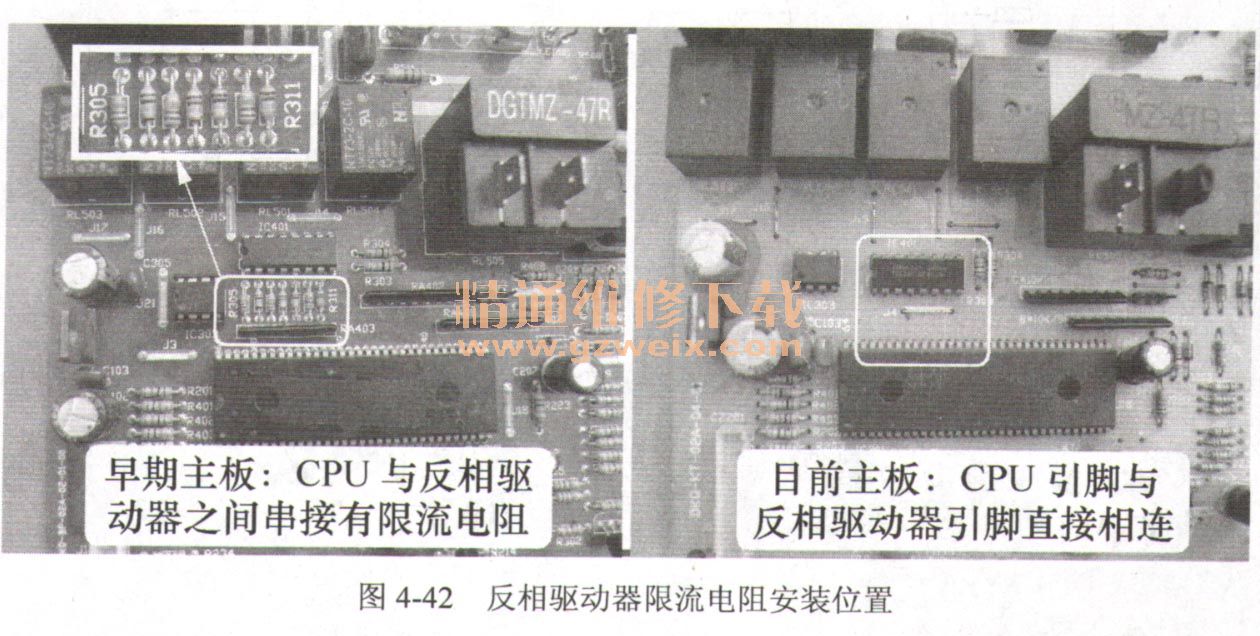

    本机室外机主板CPU与反相驱动器之间设有限流电阻，序号从R305到R311，在主板的安装位置如图4-42所示，参数为15kΩ/0.125W。由于选用功率小而阻值大，在使用一段时间后，电阻容易出现阻值变大或接近开路的状况，限流电阻两端电压过高，使得反相驱几动器输入端电压过低，而导致CPU输出的电压经限流电阻后不能使反相驱动器内部电路翻转，出现室外风机不能运行、四通阀线圈不通电（即不能工作在制热模式）、主控继电器不能吸合等故障。

    后期的主板已将限流电阻的参数改为10kΩ/0.25W或5kn/0.25W，目前的主板设计时通常取消限流电阻，CPU输出的引脚直接连接反相驱动器输入引脚。

    二、室外风机电路
    1．作用
    室外机CPU根据室外环温传感器及室外管温传感器的温度信号，处理后控制室外风机按高、中、低3个转速运行，为冷凝器散热。
   （1）制冷模式
    室外机CPU检测室外环温高于28℃控制室外风机高速运行。若室外环温低于28℃，室外管温决定室外风机转速，室外管温小于30℃时室外风机不运行，30～35℃之间以低速运行，36～40℃之间以中速运行，大于41℃以高速运行。
   （2）制热模式
    室外环温值决定室外风机转速。室外环温大于16℃时室外风机以低速运行，在10～15℃之间以中速运行，小于10℃以高速运行。
    2．工作原理

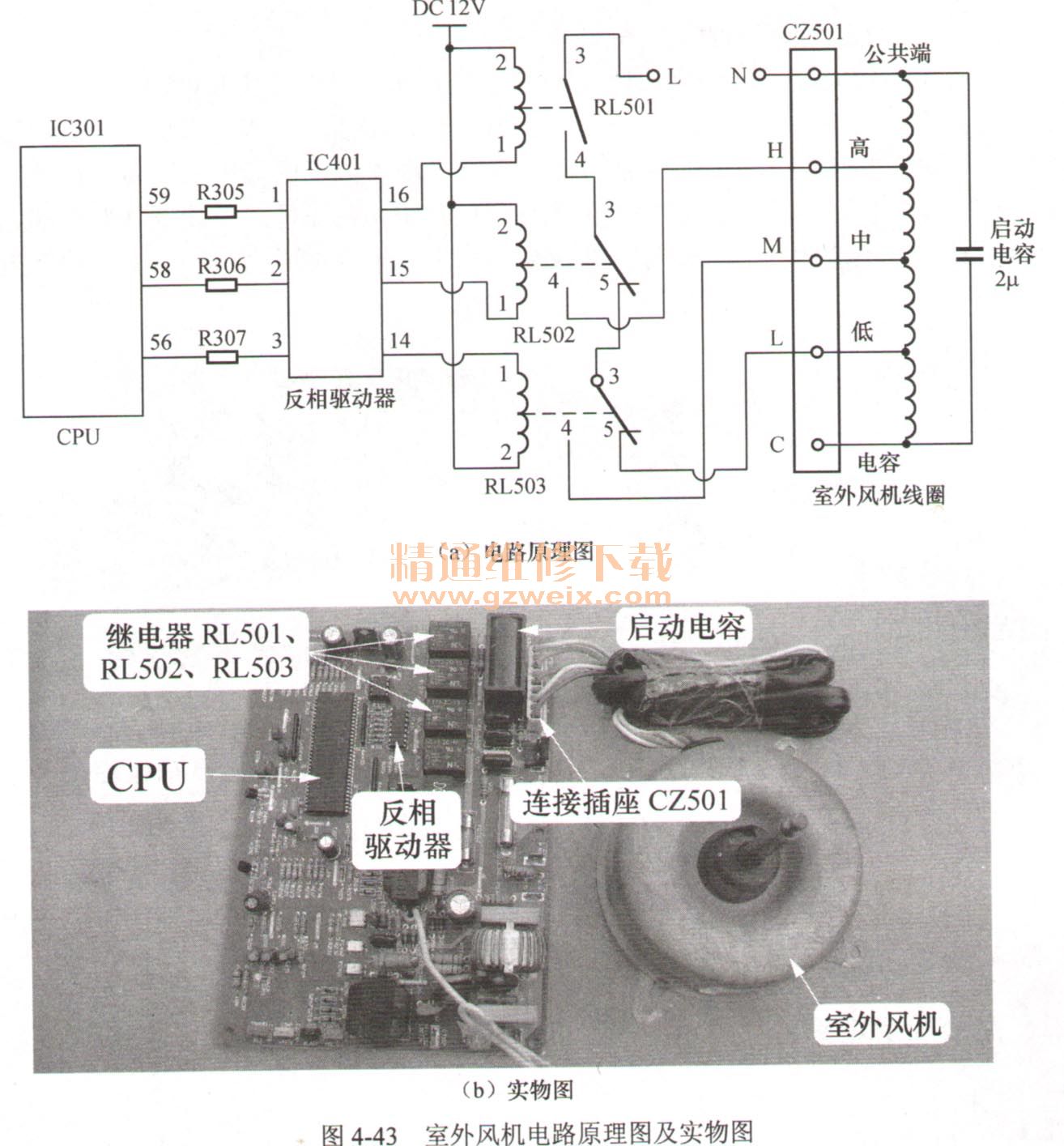

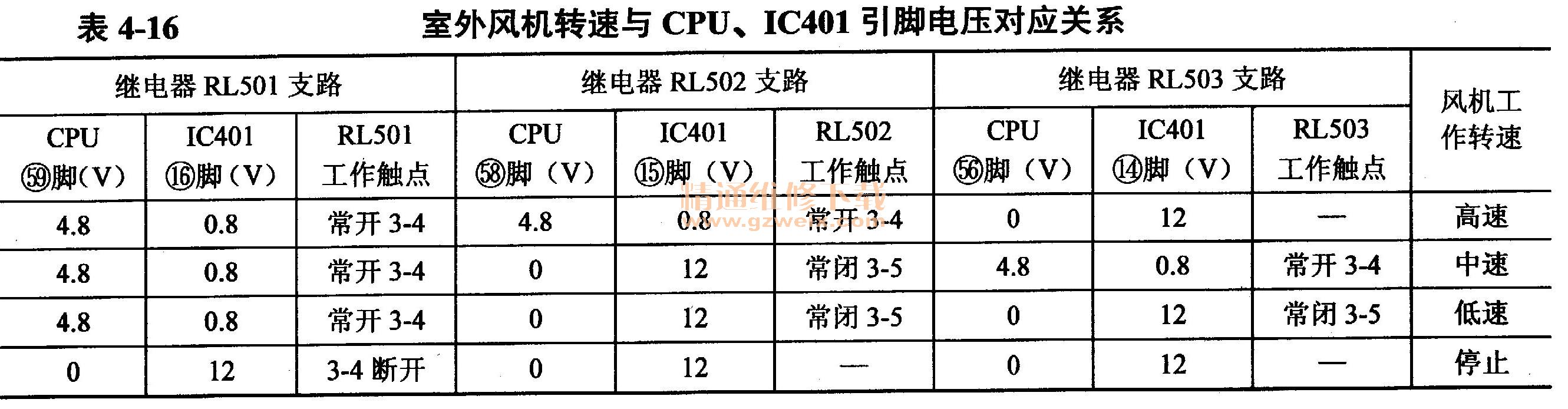

    图4-43（a）所示为室外风机电路原理图，图4-43（b）所示为实物图，表4-16为CPU。反相驱动器（IC401）引脚电压与室外风机转速对应关系。


    电路由CPU的59、58、56脚，限流电阻R305～307，反相驱动器（IC401）的①和16脚、②和15脚、③和14脚，继电器RL501～RL503，启动电容（2μF）以及室外风机组成。
    室外机CPU需要室外风机高速运行时，其59、58脚输出高电平5V，59脚的5V电压经电阻R305限流后送至IC401的①脚（约2V），内部电路翻转，IC401的16脚为低电平0.8V，继电器RL501线圈1-2得到供电，产生电磁吸力使常开触点3-4闭合；同理，CPU58脚的5V电压经IC401反相放大信号，使继电器RL502的常开触点3-4闭合；于是电源L端供电经RL501的常开触点3-4→RL502的常开触点3-4，为高速抽头供电，室外风机便以高速运行。
    室外机CPU需要室外风机中速运行时，其59、56脚输出高电平5V，59脚的5V电压使继电器RL501常开触点3-4闭合，56脚的5V电压使继电器RL503的常开触点3-4闭合，电源L端供电经R501的常开触点3-4→RL502的常闭触点3-5-RL503的常开触点3-4，为中速抽头供电，室外风机以中速运行。
    室外机CPU需要室外风机低速运行时，其59脚输出高电平5V，使继电器RL501的常开触点3-4闭合，电源L端供电经RL501的常开触点3-4→RL502的常闭触点3-5→RL503的常闭触点3-5，为低速抽头供电，室外风机以低速运行。
    室外机CPU需要室外风机停止运行时，只要59脚输出低电平0V，继电器RL501的常开触点3-4断开，室外风机就会因无供电而停止运行。
    3．关键元器件室外风机
   （1）铭牌及实物外形

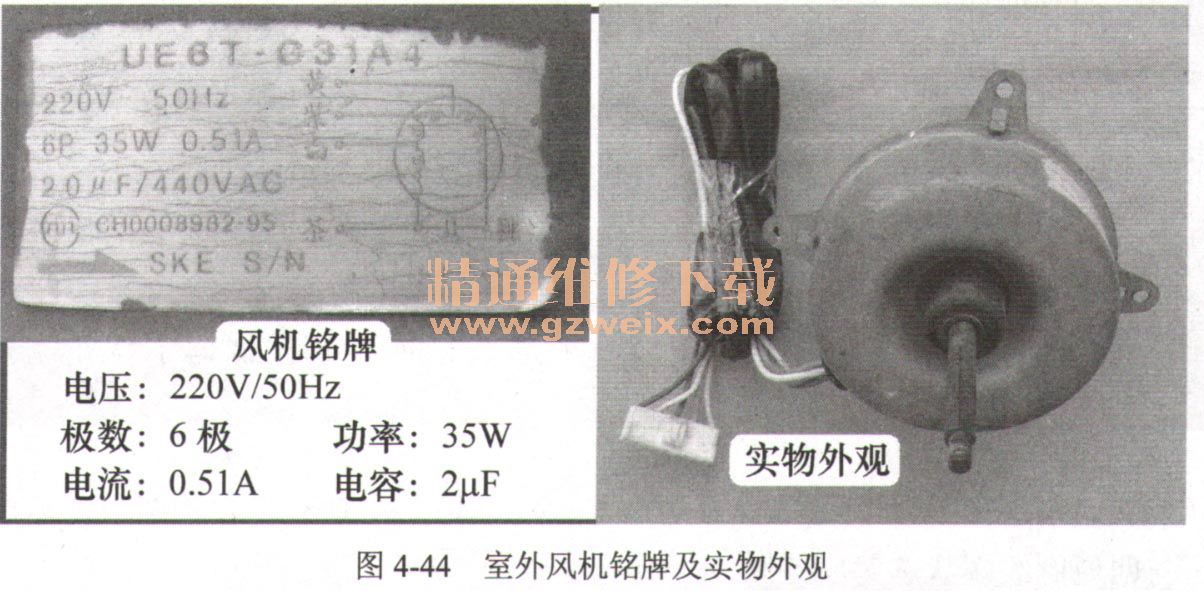

    图4-44所示为室外风机的铭牌及实物外观。

  （2）测量绕组阻值

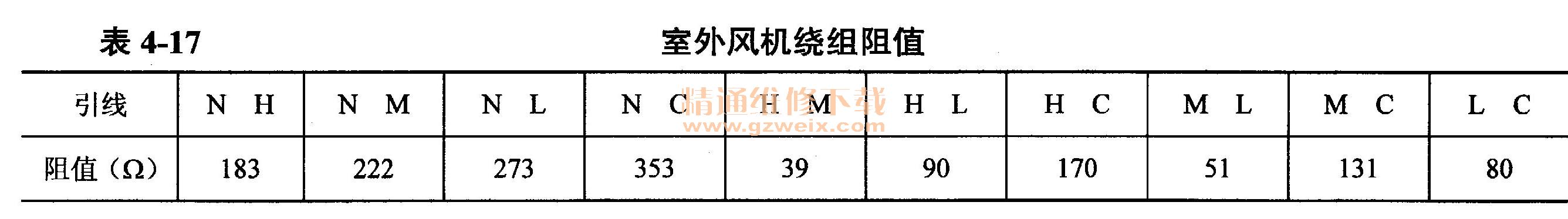

    绕组阻值见表4-17，室外风机绕组示意图如图4-45所示。

    4．常见故障

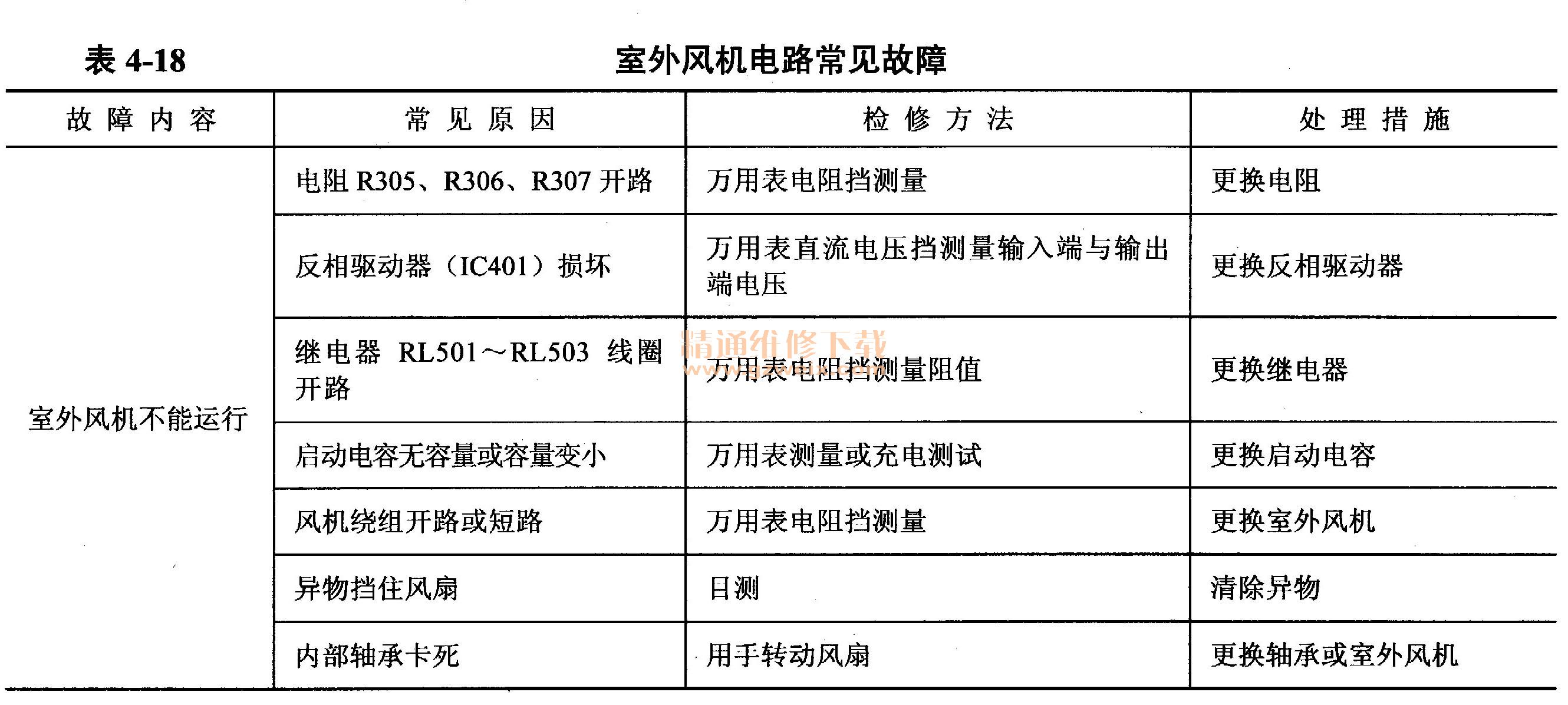

    常见故障现象为室外风机不能运行，见表4-18。
