五、自举升压电路
    1．作用
    第二代模块的主要特征是光耦驱动和4路直流15V供电。由于CPU输出的信号不能直接连接模块内部控制电路的引脚，所以使用光耦传递信号；4路相互隔离的直流15V供电由开关电源输出，一路供模块上桥及下桥的控制电路，由于上桥3个IGBT驱动电路的供电，需要相互隔离不能彼此干扰，其余3路15V电压分别供U相IGBT驱动电路、V相IGBT驱动电路和W相IGBT驱动电路。
    单电源模块最主要的特征为直接驱动和采用1路直流15V供电。模块内部的HVIC和LVIC使用专用芯片，可以直接连接CPU输出引脚；开关电源电路只输出1路直流15V电压，直接为HVIC及LVIC的控制电路电源供电，而3个HVIC驱动电路的直流15V供电由开关电源输出的直流15V电压经自举升压电路产生，1个HVIC使用1路自举升压电路，因此模块板设有3路相同的自举升压电路，使3个HVIC驱动电源相互隔离，互不干扰。
    2．组成、
    以W相自举升压电路为例说明，电路原理图如图5-72所示，电路由模块外围元器件及内部电路共同组成，外围元器件有电阻R、高压快恢复二极管D、自举电容C，内部电路元器件主要是W相下桥IGBT。

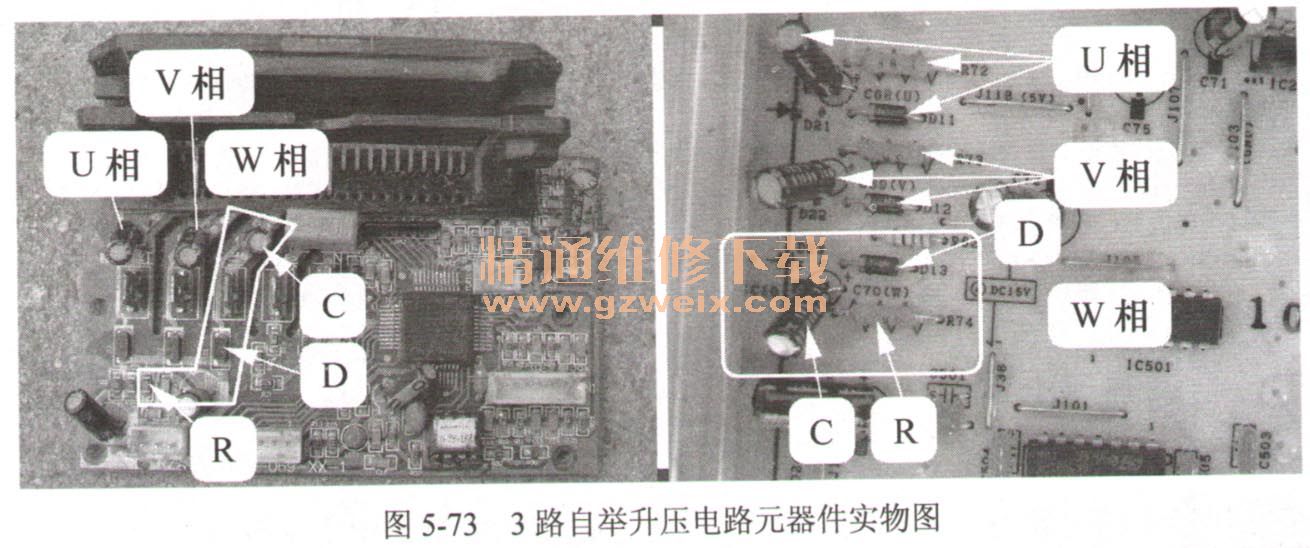

    图5-73所示为3路自举升压电路元器件实物图，左侧为海信KFR-26GW/11 BP模块板，电阻R、二极管D为无引脚的贴片元器件，自举电容C为有引脚的常规设计；右侧为三菱重工全直流变频空调器AI35BP CKFR-35GW/AIBP）模块板，R、D、C均为有引脚的常规元器件设计。

    3．工作原理
  （1）初始充电过程
    模块开始运行时，首先为自举电容C初始充电。CPU输出下桥驱动信号，使下桥IGBT导通，充电路径：直流15V电压正极一电阻R→二极管D→自举电容C正极→自举电容C负极→上桥及下桥的中点W→下桥IGBT→N→直流15V电压负极，为自举电容C充电。
   （2）运行时自举电容充放电过程
    ①下桥IGBT导通、上桥IGBT截止：自举电容C被充电，两端电压等于VCC的直流15V供电电压。
    ②下桥IGBT截止、上桥IGBT导通：自举电容C的直流15V电压为驱动电路供电，驱动上桥IGBT导通，由于驱动电路消耗电能，C两端电压逐渐下降。
    ③下桥IGBT截止、上桥IGBT截止：通过下桥的二极管保持续流模式，当C两端电压下降至一定值以下时，VCC的直流15V电压通过下桥续流二极管为C充电至直流15V电压。
    ④下桥IGBT截止、上桥IGBT导通：C两端的直流15V电压为驱动电路供电，驱动上桥一IGBT导通，由于驱动电路消耗电能，C两端电压逐渐下降。
    自举升压电路通过①→②→③→④→①的循环过程，产生的直流15V电压为驱动电路供电；开关电源输出的直流15V电压对自举电容连续不断的充电，从而间接为驱动电路供电，使3个HVIC的驱动电路电源相互隔离，互不干扰。
   （3）实测电压
    使用万用表直流电压挡，实测开关电源输出电压为直流15.4V，室外机CPU处于待机状态，即CPU未输出6路信号时，自举电容C两端电压为0V; CPU输出6路信号控制压缩机运行时，自举电容C两端电压由0V立即上升至直流14.8V，0.6V的压差为二极管D正向工作电压。
    4．直流15V电压过低或过高对模块的危害

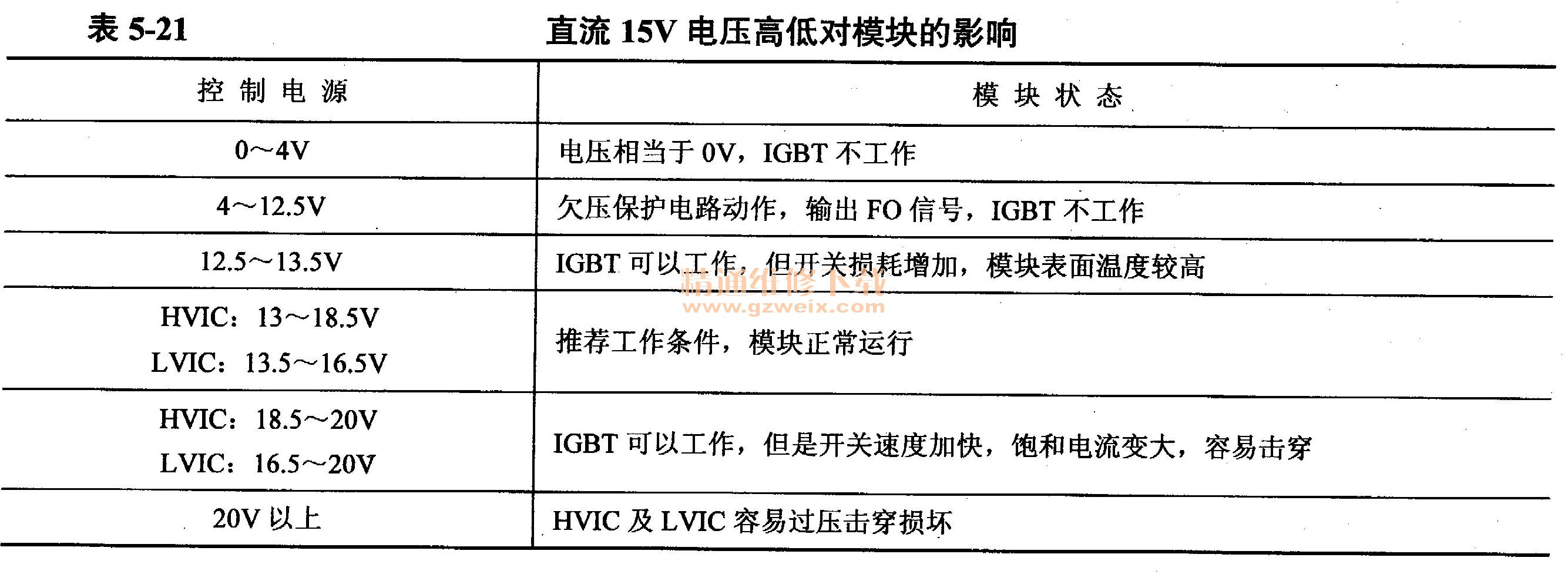

    模块HVIC控制电源典型值为直流15V，浮动范围为直流13.5～18.5V; LVIC控制电压典型值为直流15V，浮动范围为直流13～16.5V。由于开关电源输出的直流15V电压直接为模块控制电路供电，间隔为驱动电路供电，因而要求输出的直流15V电压应保持稳定，如果过高或过低均会影响模块内部电路工作的稳定性，甚至损坏模块。直流15V电压对模块内部电路的影响见表5-21。
