看图学习变频空调器电控系统维修
来源:本站整理  作者:佚名  2015-09-06 05:30:44




    第五节 室外机单元电路
    海信KFR-26GW/11BP室外机单元电路和海信KFR-2601 GW/BP相比,输入部分的电压检测电路和电流检测电路,输出部分的6路信号电路有比较大的差别,本节作重点介绍。而其他单元电路基本相同,本节只是简单介绍其工作原理,相关知识参见第4章内容,相同之处不再一一赘述。

    一、室外机单元电路方框图

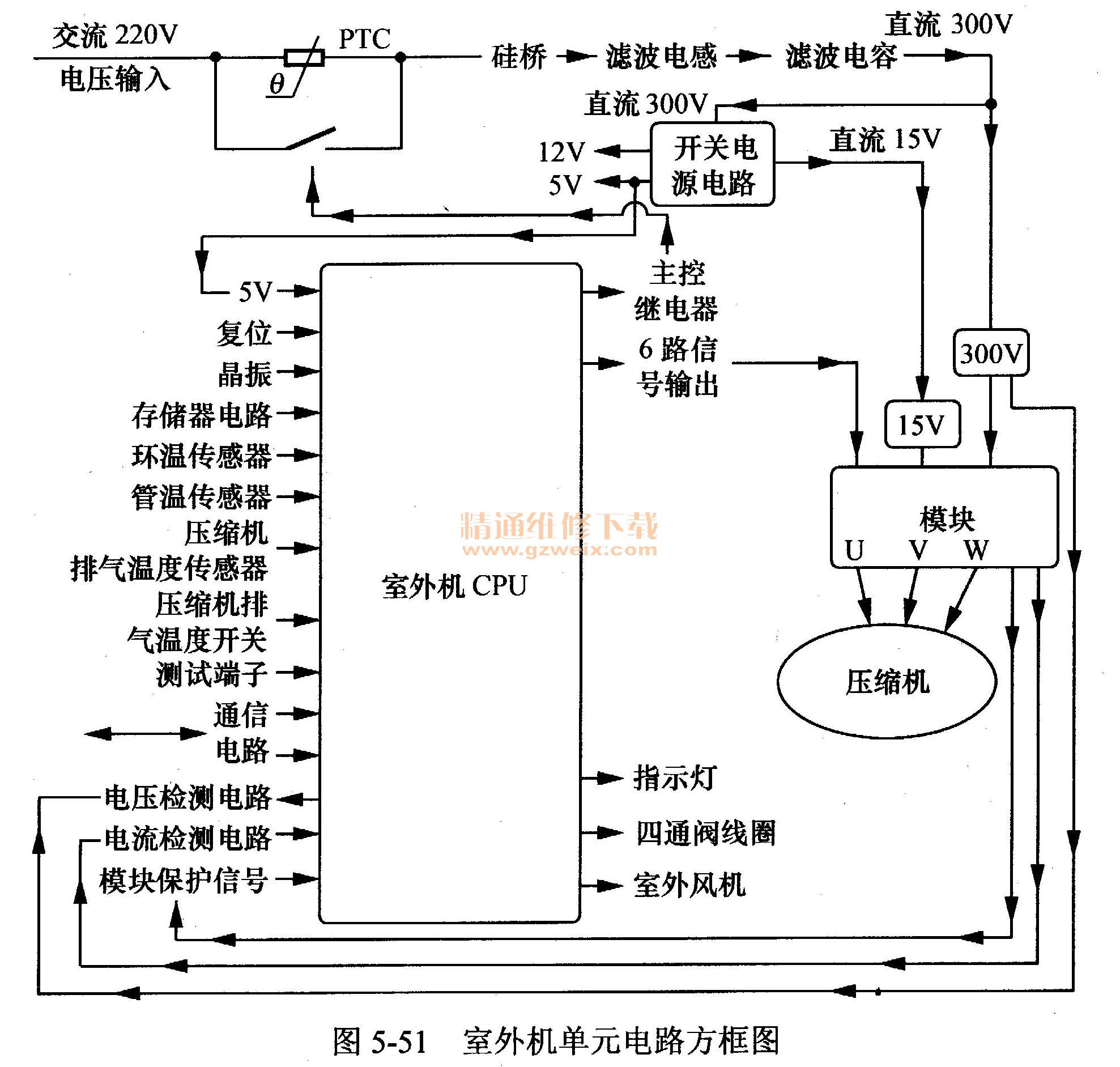

    图5-51所示为室外机单元电路方框图,左侧为输入部分电路,右侧为输出部分电路。

    二、输入部分电路
    1.存储器电路

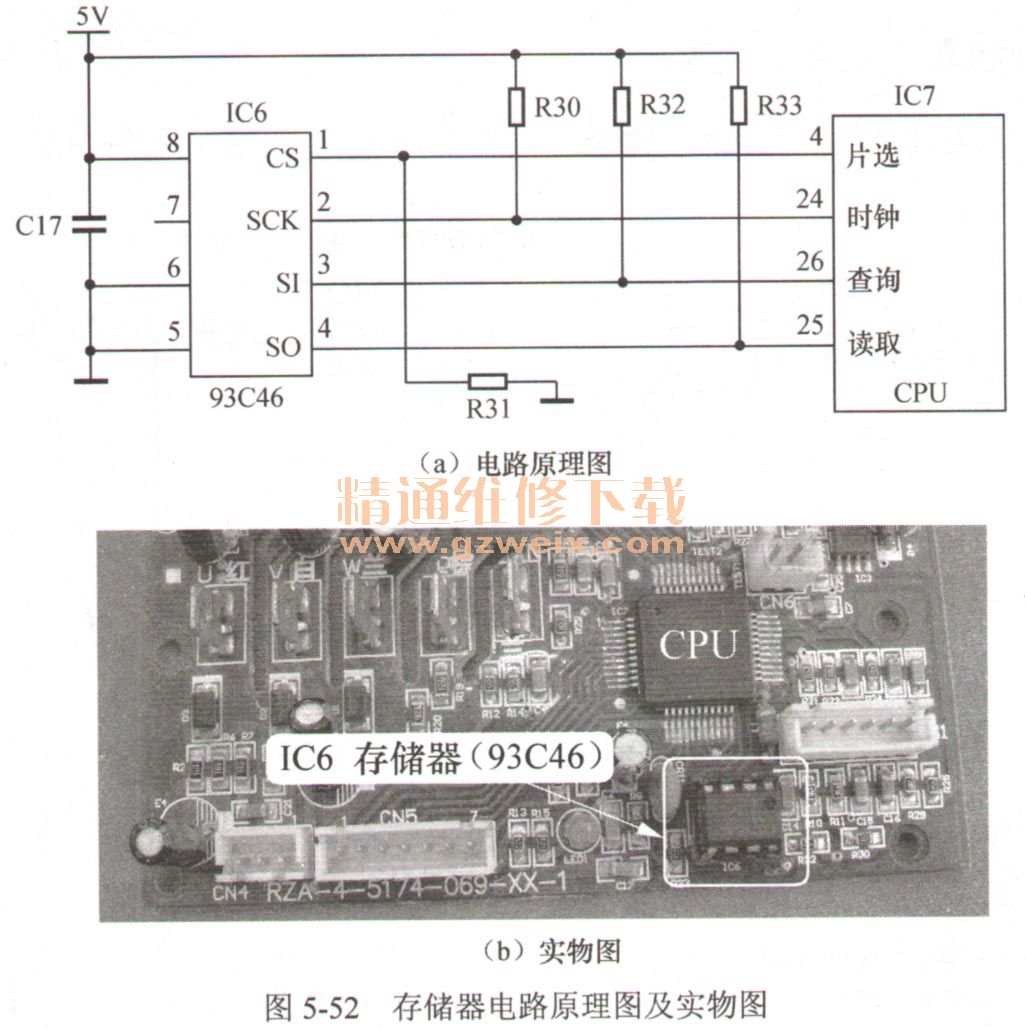

    图5-52(a)所示为存储器电路原理图,图5-52(b)所示为实物图。

    该电路的作用是向CPU提供工作时所需要的数据。存储器内部存储室外机运行程序、压缩机哪,值、电流及电压保护值等数据,CPU工作时调取存储器的数据对室外机电路进行控制。
    CPU需要读写存储器的数据时,④脚变为高电平5V,片选存储器IC6的①脚,24脚向IC6的②脚发送时钟信号,26脚将需要查询数据的指令输入到IC6的③脚,25脚读取IC6④脚反馈的数据。
    电路相关知识参见第4章第3节的第一部分内容。
    2.传感器电路
    图5-53(a)所示为传感器电路原理图,图5-53(b)所示为实物图。


    该电路的作用是向室外机CPU提供温度信号,室外环温传感器检测室外环境温度,室外管温传感器检测冷凝器温度,压缩机排气温度传感器检测排气管温度。
    CPU的30脚检测室外环温传感器温度,31脚检测室外管温传感器温度,32脚检测压缩机排气传感器温度。
    传感器为负温度系数(NTC)的热敏电阻,室外机3路传感器工作原理相同,均为传感器与偏置电阻组成分压电路。以压缩机排气温度传感器电路为例,如压缩机排气管由于某种原因温度升高,压缩机扫汽温度传感器温度也相应升高,其阻值变小,根据分压电路原理,分压电阻R29分得的电压也相应升高,输送到CPU32脚的电压升高,CPU根据电压值计算出压缩机抖汽管实际温度升高,与内置的程序相比较,对室外机电路进行控制,假如计算得出的温度大于100℃,则控制压缩机降频,如大于115℃则控制压缩机停机,并将故障代码通过通信电路传送到室内机主板CPU。
    传感器安装位置及所起的作用、温度与电压对应关系、常见故障等相关知识参见第4章。第3节的第二部分内容。
    3.压缩机顶盖温度开关电路
    图5-54(a)所示为压缩机顶盖温度开关电路原理图,图5-54(b)所示为实物图。

    该电路的作用是检测压缩机顶盖温度开关状态。温度开关安装在压缩机顶部接线端子附近,用于检测顶部温度,作为压缩机的第二道保护。
    温度开关插座设计在室外机主板上,CPU安装在模块板上,温度开关通过连接线的1号线连接至CPU的⑤脚,CPU根据引脚电压为高电平或低电平,检测温度开关的状态。
    制冷系统工作正常时温度开关为闭合状态,CPU⑤脚接地,为低电平0V,对电路没有影响;如果运行时压缩机排气温度传感器失去作用或其他原因,使得压缩机顶部温度大于115℃,温度开关断开,5V经R11为CPU⑤脚供电,电压由0V变为高电平5V9 CPU检测后立即控制压缩机停机,并将故障代码通过通信电路传送至室内机CPU。
    温度开关安装位置、检测方法、常见故障等相关知识参见第4章第3节的第三部分内容。
    4.测试端子
   (1)测试功能
    模块板上的CN6为测试端子插座,作用是在无室内机电控系统时,可以单独检测室外机电控系统运行是否正常。方法是在室外机接线端子处断开室内机的连接线,使用连接线(或使用螺丝刀头等金属物)短路插座的两个端子,然后再通上电源,室外机电控系统不再检测通信信号,压缩机定频运行,室外风机运行,四通阀线圈上电,空调器工作在制热模式;如果断开CN6插座的短接线,四通阀线圈断电,压缩机延时50s后运行,室外风机不间断运行,空调器改为制冷模式;断开电源,空调器停止运行。
   (2)工作原理

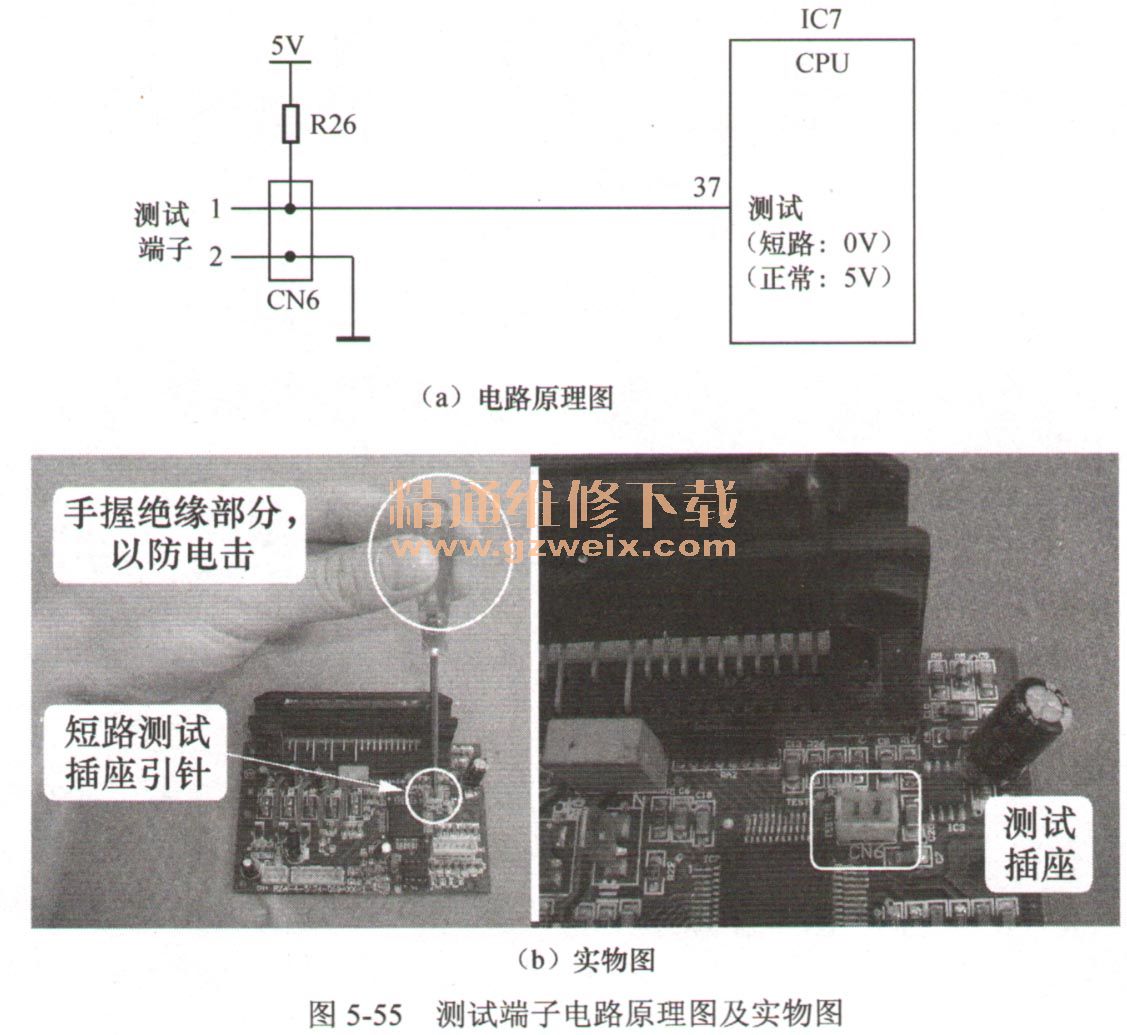

    图5-55(a)所示为测试端子电路原理图,图5-55(b)所示为实物图。

    CPU37脚为测试引脚,正常时由5V电压经电阻R26供电,为高电平5V;如果使用测试功能短路CN6两个引针时,引脚接地,为低电平0V。
    室外机上电,CPU上电复位结束开始工作,首先检测37脚电压,如果为高电平5V,则控制处于待机状态,根据通信信号接收引脚的信息,按室内机CPU输出的命令对室外机进行控制;如果为低电平0V,则不再检测通信信号,按测试功能控制室外机。
   (3)使用技巧
    ①、如果使用室内机输出的电源供电,在室外机接线端子处只断开通信线,短路CN6插座引针,遥控开机,室内机输出交流电源,室外机同样按测试功能工作,只不过由于室内机CPU接收不到室外机CPU反馈的通信信号,约2min后即断开室外机的供电。
    ②如故障表现为开机后室外机不运行,在确认室内机正常的前提下,使用测试功能可以大致判断室外机通信电路是否正常。如果使用测试功能室外机能够按程序工作,则说明室外机通信电路出现故障;如果使用测试功能室外机仍不工作,则说明室外机电控系统出现故障,应检查直流5V电压,根据结果判断故障部位。
    ③本机室外机强电电源(直流300V)“地”和弱电信号(直流5V)“地”相通,CN6插座引针“地”为弱电信号地,但同样有电击的危险,使用螺丝刀头短路CN6插座引针时,手应握住塑料柄,上电后严禁触摸金属部分,防止电击伤人的意外情况出现。
