三、输出部分电路
    1．指示灯电路
   （1）工作原理

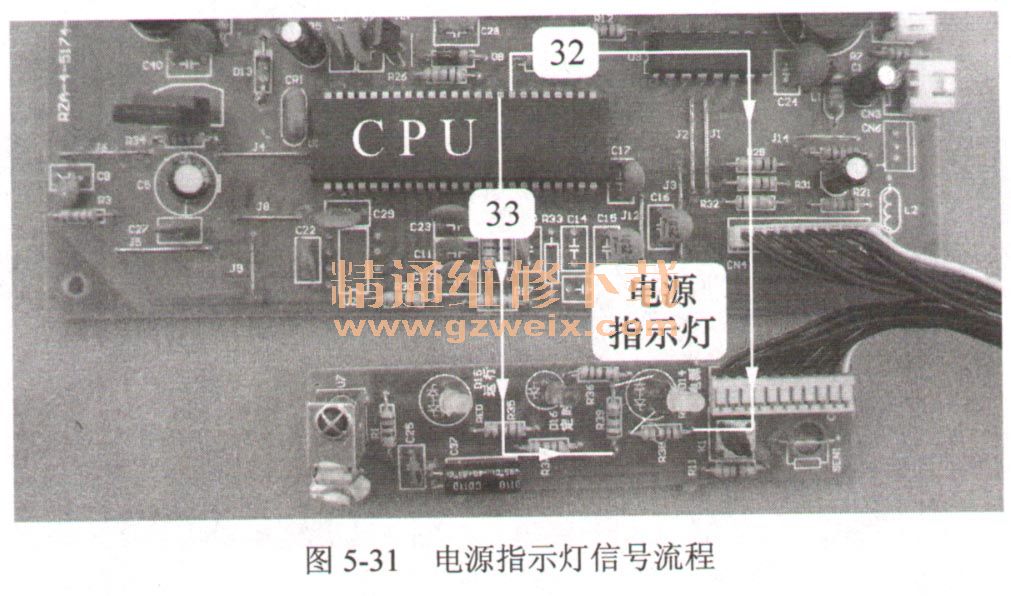

    图5-30所示为海信KFR 26GW/11BP指示灯电路原理图，图5-31所示为电源指示灯信号流程。



    该电路的作用是指示空调器的工作状态，或者出现故障时以指示灯的亮、灭、闪的组合显示代码。CPU29～33脚分别是高效、运行、定时、电源指示灯控制引脚，运行D15、电源D14指示灯均为双色指示灯。
    定时指示灯D16为单色指示灯，正常情况下，CPU31脚为高电平4.5V、D16因两端无电压差而熄灭；如遥控器开启“定时”功能，CPU处理后开始计时，同时31脚变为低电平0.2V，D16两端电压为1.9V而点亮，显示绿色。
    电源指示灯D14为双色指示灯，待机状态CPU32、33脚均为高电平4.5V，指示灯为熄灭状态；遥控开机后如CPU控制为制冷或除湿模式，33脚变为低电平0.2V，D14内部绿色发光二极管点亮，因此显示颜色为绿色；遥控开机后如CPU控制为制热模式，32、33脚均为低电平0.2V，D14内部红色及绿色发光二极管全部点亮，红色及绿色融合为橙色，因此制热模式显示为橙色。
    运行指示灯D15也为双色指示灯，具有运行及高效指示功能，共同组合可显示压缩机运行频率。遥控开机后如压缩机低频运行，CPU30脚为低电平0.2V，CPU29脚为高电平4.5V，D15内部只有蓝色发光二极管点亮，此时运行指示灯只显示蓝色；如压缩机升频至中频状态运行，CPU29脚也变为低电平0.2V（即29和30脚同为低电平），D15内部红色及蓝色发光二极管均点亮，此时D15同时显示红色和蓝色两种颜色；如压缩机继续升频至高频状态运行，或开启遥控器上的“高效”功能，CPU30脚变为高电平，D15内部蓝色发光二极管熄灭，此时只有红色发光二极管点亮，显示颜色为红色。

   （2）双色指示灯
    普通发光二极管及双色指示灯实物外观如图5-32所示。

    普通发光二极管有两个引脚，只能显示一种颜色，发光的颜色由使用材料决定（外观颜色即为显示的色彩）。
    双色指示灯内含两个发光二极管，将正极或负极连在一起作为公共端，因此共有3个引脚，调节发光二极管的显示比例可以融合为其他颜色，因此双色指示灯根据需要可以显示两种或两种以上的颜色。
    由于双色指示灯内部结构为发光二极管，因此测量方法与二极管相同，使用万用表二极管挡，应符合正向导通、反向截止的特性。
    2．蜂鸣器电路
    图5-33（a）所示为海信KFR-26GW/11BP蜂鸣器电路原理图，图5-33（b）所示为实物图。

    本电路的作用为提示（响一声）CPU接收到遥控信号且已处理。CPU34脚是蜂鸣器控制引脚，正常时为低电平；当接收到遥控信号且处理后引脚变为高电平，反相驱动器U3的输入端①脚也为高电平，输出端16脚则为低电平，蜂鸣器发出预先录制的音乐。
    该电路的关键元器件及常见故障等相关知识参见第3章第4节的第二部分内容。
    3．步进电机电路

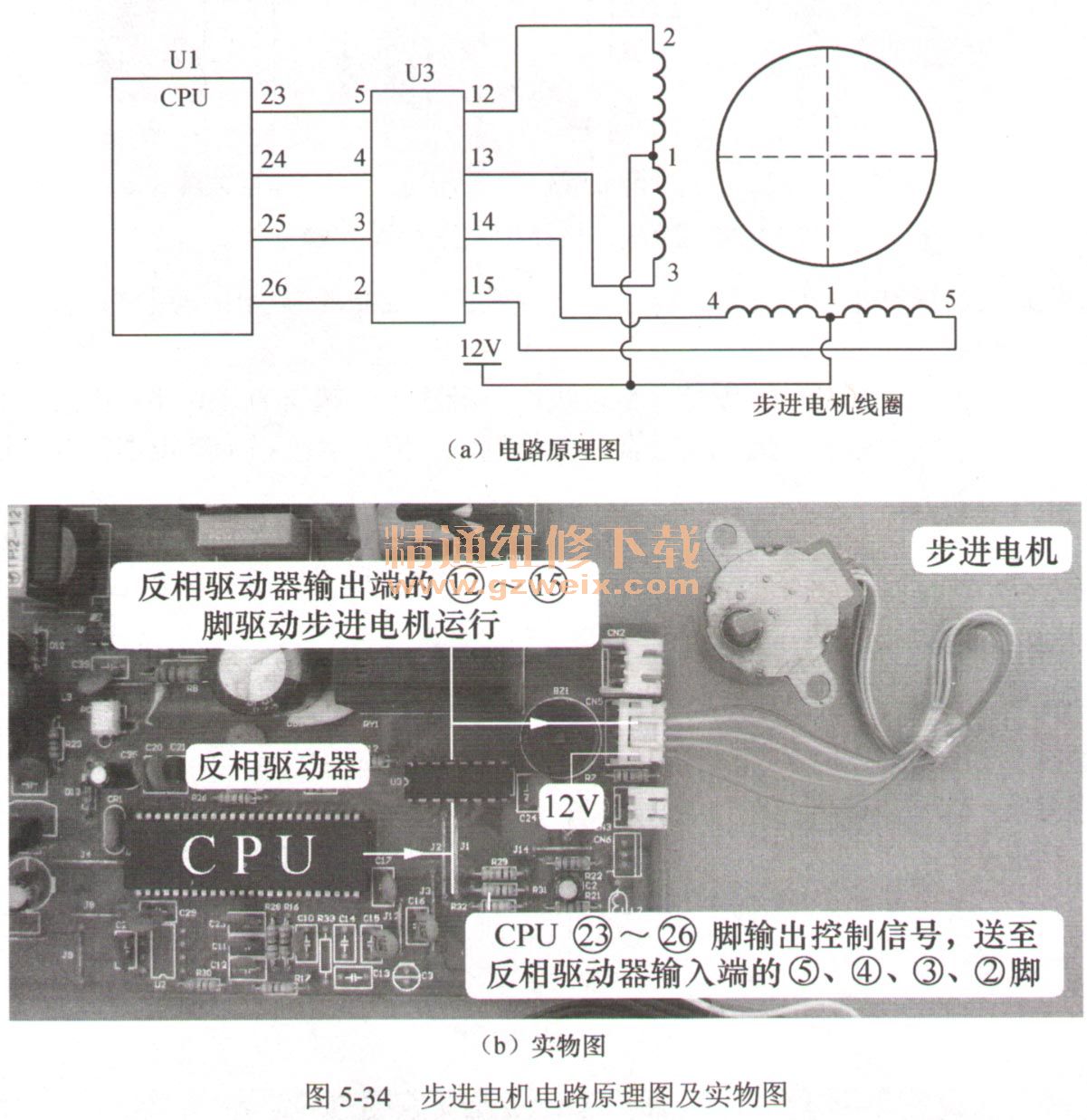

    图5-34（a）所示为海信KFR-26GW/11BP步进电机电路原理图，图5-34（b）所示为实物图。

    需要控制步进电机运行时，CPU23～26脚输出步进电机驱动信号，送至反相驱动器U3的输入端⑤、④、③、②脚，U3将信号放大后在12～15脚反相输出，驱动步进电机线圈，电机转动，带动导风板上下摆动，使房间内送风均匀，到达用户需要的地方；需要控制步进电机停止转动时，CPU23～26脚输出低电平0V，线圈无驱动电压，使得步进电机停止运行。
    步进电机安装位置及内部结构、测量方法、电路常见故障等相关知识参见第3章第4节的第三部分内容。

    4.主控继电器电路
    图5-35（a）所示为海信KFR 26GW/11BP主控继电器电路原理图，图5-35（b）所示为实物图。

    该电路的作用是为室外机供电，CPU27脚为控制引脚。
    当CPU处理输入的信号，需要为室外机供电时，27脚变为高电平5V，送至反相驱动器U3的输入端⑥脚，⑥脚为高电平5V、U3内部电路翻转，使得输出端引脚接地，其对应输出端11脚为低电平0.8V，继电器RYl线圈得到11.2V供电，产生电磁力使触点3-4吸合，电源电压由L端经主控继电器3-4触点去接线端子，与N端组合为交流220V电压，为室外机供电。
    当CPU处理输入的信号，需要断开室外机供电时，27脚为低电平0V、U3输入端⑥脚也为低电平0V，内部电路不能翻转，对应输出端11脚为高电平12V，继电器RY1线圈电压为0V，触点3-4断开，室外机也就停止供电。
    继电器触点闭合及断开流程图、关键元器件、常见故障等相关知识参见第3章第4节的第四部分内容。
    5．PG电机电路
   （1）工作原理

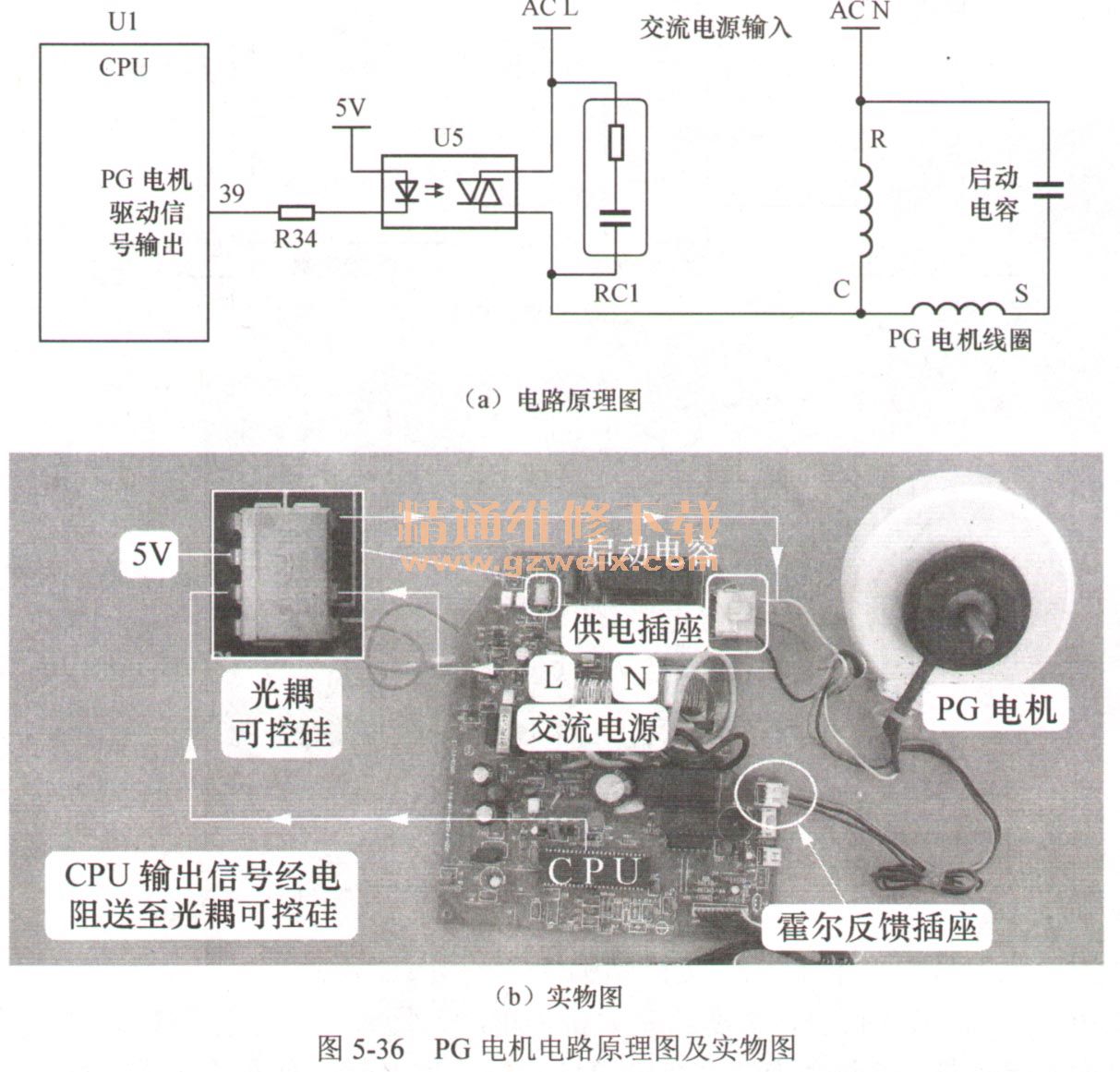

    图5-36（a）所示为海信KFR-26GW/ 11 BP PG电机电路原理图，图5-36（b）所示为实物图。

    CPU39脚输出驱动信号，经R34送至U5（光耦可控硅）初级发光二极管的负极，次级可控硅导通，PG电机开始运行。
    CPU通过霍尔反馈电路计算出实际转速，并与内置数据相’比较，如有误差通过改变39脚
输出信号，改变光耦可控硅的导通角，从而改变风机供电电压，使实际转速与目标转速相同。为了控制光耦可控硅在零点附近导通，主板设有过零检测电路，向CPU提供参考依据。
    该电路的关键元器件、电路检修技巧、常见故障等相关知识参见第3章第5节第四部分内容。
（2） PG电机引线判断方法
    ①根据电机铭牌标识辨认

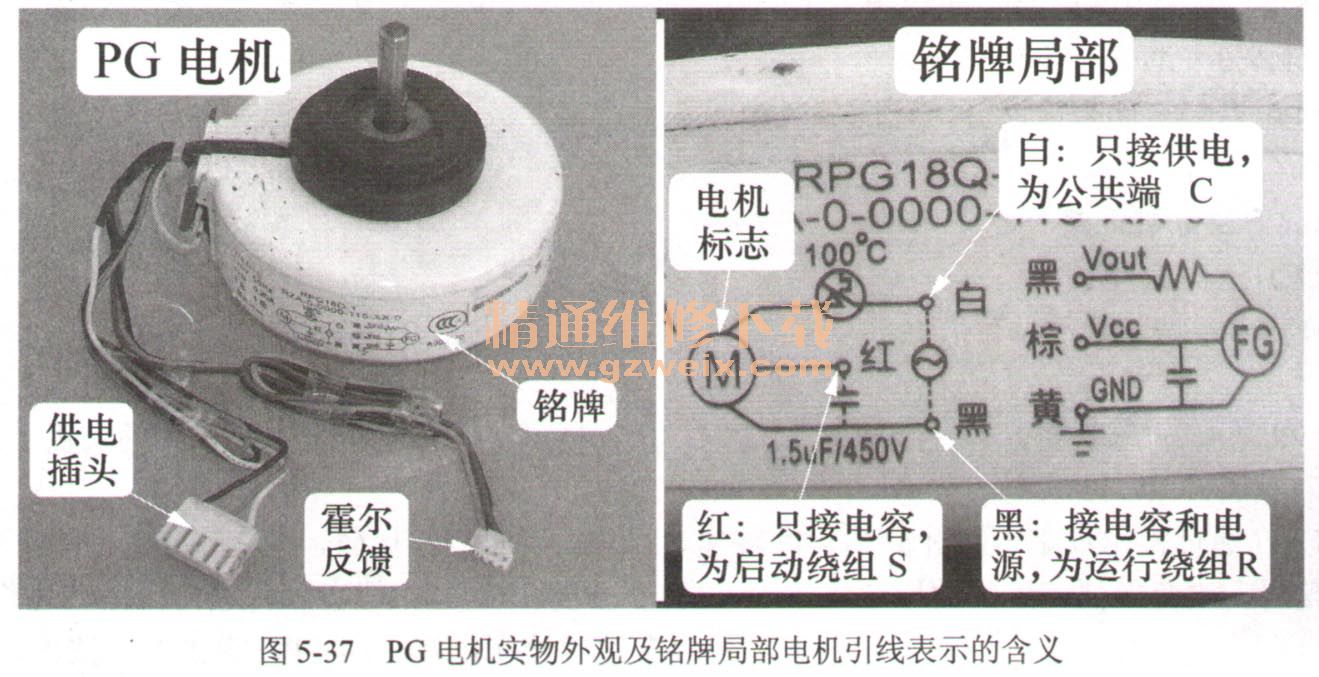

    图5-37所示为PG电机实物外观及铭牌局部电机引线表示的含义。

    ②万用表电阻挡测量绕组

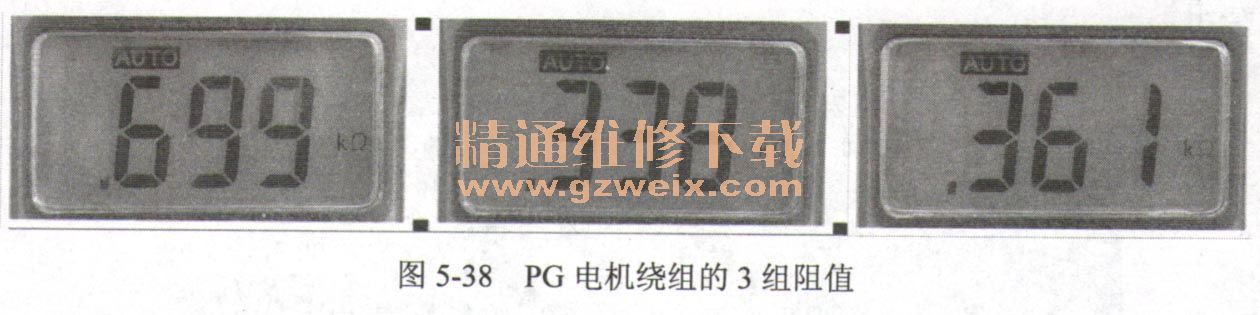

    万用表电阻挡首先测量电机绕组引线阻值，会有3组结果，如图5-38所示。

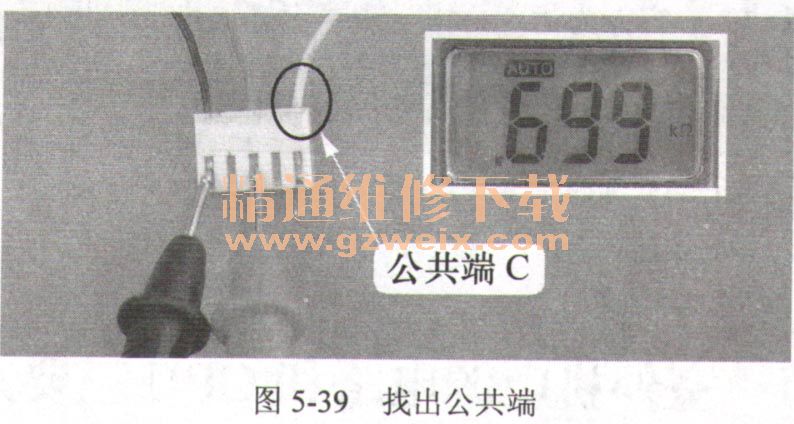

    根据图5-39所示方法找出公共端：在最大的一组阻值中，表笔接的引线为启动绕组和运行绕组，空闲的一根引线为公共端。

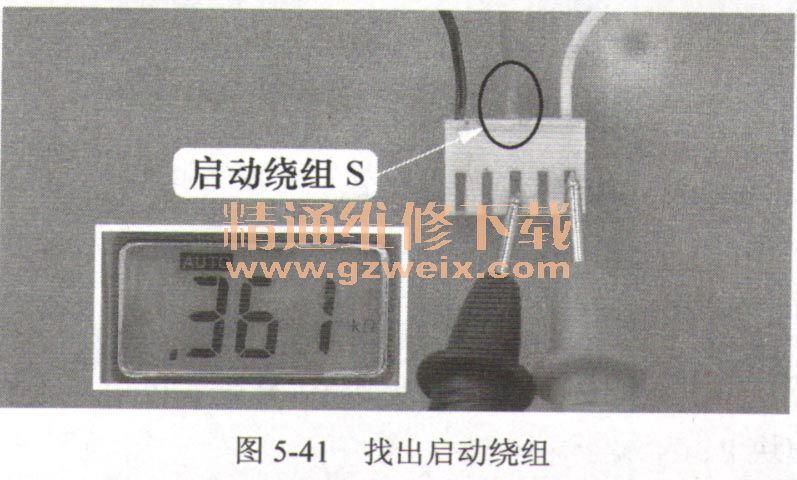

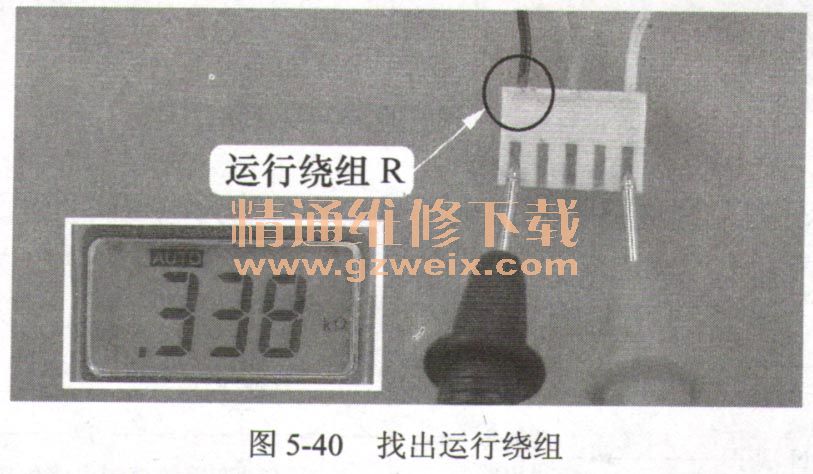

    一支表笔接公共端，另一支表笔接另外两根引线，阻值小的引线为运行绕组，如图5-40所示；阻值大的引线为启动绕组，如图5-41所示。



    ③根据主板上PG电机插座所接元器件区分
    方法如图5-42所示：接电源供电的为公共端，只接电容的为启动绕组，接电容和电源的为运行绕组。
