二、维修分离元器件型开关电源步骤
    分离元器件型开关电源主要应用在早期空调器的室外机电路，特点是以开关管和开关变压器为核心，稳压电路取自初级反馈绕组。
    维修时选用海信KFR-2701 GWBP室外机主板，实物外观如图6-2所示，设有分离元器件型开关电源，工作原理、元器件使用型号和海信KFR-2601 GW开关电源电路相同，电路原理图参见图4-4，所不同的是本机主板直流15V电压为单路输出，而KFR-2601 GWBP为4路输出。

    1．安装前的准备工作
    拆除故障元器件，并将电源模块输出电压电位器调至初始状态，操作步骤如图6-3所示。

   （1）拆除元器件
    初级只需保留开关管的浪涌电压吸收电路，配上电源模块开关电源即能输出正常电压。开关管不论好坏必须拆除，损坏的元器件也需要拆除；如果开关电源电路只是开关管损坏而其他元器件正常，维修时只拆除开关管一个器件即可。
   （2）调节输出电压电位器至初始状态
    由于开关电源输出电压的高低由电源模块决定，为防止安装后开机时输出电压过高损坏室外机主板元器件，因此安装前应使用一字螺丝刀逆时针调节输出电压电位器至初始状态（电位器共有30圈），这样安装后开关电源输出的电压为最低值。
    如果有条件的话，可将开关电源的负载断开，安装后开机时即使输出电压过高，也不会损坏主板的元器件。
    务必选用塑料把的一字螺丝刀，可确保安装后调试时的安全，以防出现电击伤人的事故。

    2．安装引线
    安装引线就是将电源模块接入开关电源电路，操作步骤如图6-4所示。

   （1）红线
    安装在开关管集电极引脚位置，直流300V电压（正极）经开关变压器初级供电绕组输送至电源模块。
     （2）黑线
    开关管发射极直接与直流300V电压负极相连，因此将黑线安装在开关管发射极引脚位置，直流300V电压（负极）也输送至电源模块。
   （3）灰线
    由于灰线应用在彩色电视机的遥控关机电路中，在维修空调器开关电源电路时将接头做好绝缘，悬空不用。
    3．调试输出端电压
    因直流15V为模块内部控制电路供电，电压变化范围要求比较严格，需要控制在直流14～16V，过高或过低都容易引起模块损坏；而直流12V电压的变化范围则比较宽，在直流10～14V之间或更大的范围内，负载电路均可以正常工作。
    因此在调试开关电源输出端电压时，应以直流15V电压为准，直流12V电压则可以自动适应。操作步骤如图6-5、图6-6所示。

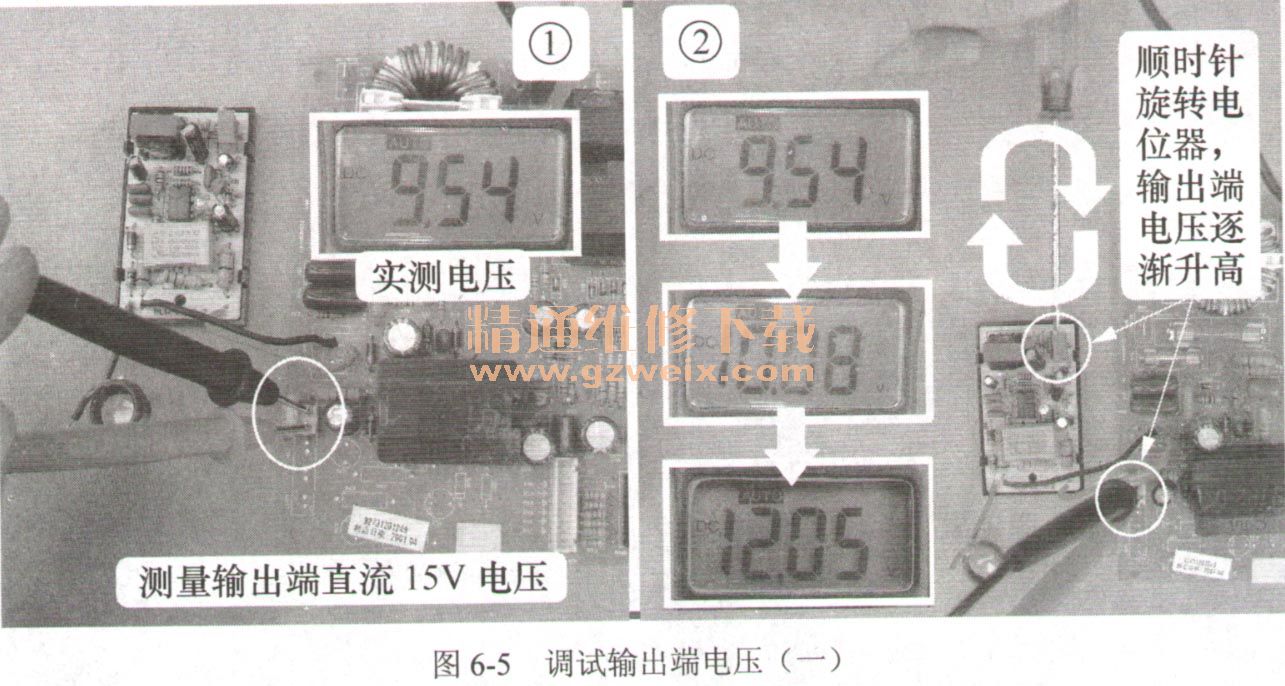

   （1）测量直流15V输出端电压
    由于安装前逆时针调节输出电压电位器到初始位置，因此开关电源工作后，实测输出端直流15V电压为9.5V左右。
   （2）顺时针调节输出电压电位器
    使用塑料把的一字螺丝刀按顺时针方向旋转调节输出电压电位器，同时万用表表笔一直测量直流15V输出端电压，观察电压会逐渐升高。
   （3）调整电压至直流15V
    当电压上升至直流15V时，停止旋转电位器，此时电压将稳定在直流15V。
   （4）测量直流12V电压
    使用万用表直流电压挡，黑表笔接地，红表笔接直流12V整流二极管正极，实测电压为直流11.2V，在正常值的范围以内。
    4．固定电源模块
    彩色电视机的负载功率较大，开关管固定在专用且体积较大的散热片上；而空调器开关电源负载功率较小，场效应开关管温升不高，依靠空气自然散热就可以达到要求，因此不用固定在散热片上，并且也没有专用的散热片。
    需要注意的是，场效应开关管背面散热片与直流300V电压正极相通，因此在固定时应做好绝缘，防止出现直流300V电压短路或电击伤人的事故。
   电源模块做好绝缘，放在室外机电控系统内通风条件较好的地方即可开机使用。
    5．故障排除
    按规定的要求连接好电源模块引线，通电后如果开关电源出现不能启动、输出电压过高或过低、自动保护等故障，应仔细检查次级整流二极管、滤波电容、开关变压器及相应负载是否短路损坏。
    集成电路型开关电源是目前最常用的设计形式，特点是集成电路内置大功率场效应管及启动振荡电路，稳压电路取样点为次级输出电路直流12V电压。
    维修时选用海信KFR-26GW/ 11 BP室外机主板，实物如图6-7所示，设有开关电源电路，工作原理、元器件使用型号参见本书第5章第4节的第一部分内容，电路原理图参见图5-44（a）。

    开关电源次级输出两路电压：一路为直流15V，为模块供电；另一路为直流12V，为室外机继电器、7805等负载供电。
    1．安装前的准备工作
    拆除故障元器件，并将电源模块输出电压电位器调至初始状态，操作步骤如图6-8所示。

   （1）拆除元器件
    初级保留浪涌电压吸收电路，开关振荡集成电路必须拆除。如果开关电源电路只是开关振荡集成电路损坏而其他元器件正常，维修时只将集成电路拆除即可。
   （2）调节输出电压电位器至初始状态
    使用一字螺丝刀逆时针调节输出电压电位器至初始状态（电位器共有30圈），这样安装后开关电源输出的电压为最低值。
    2．安装引线

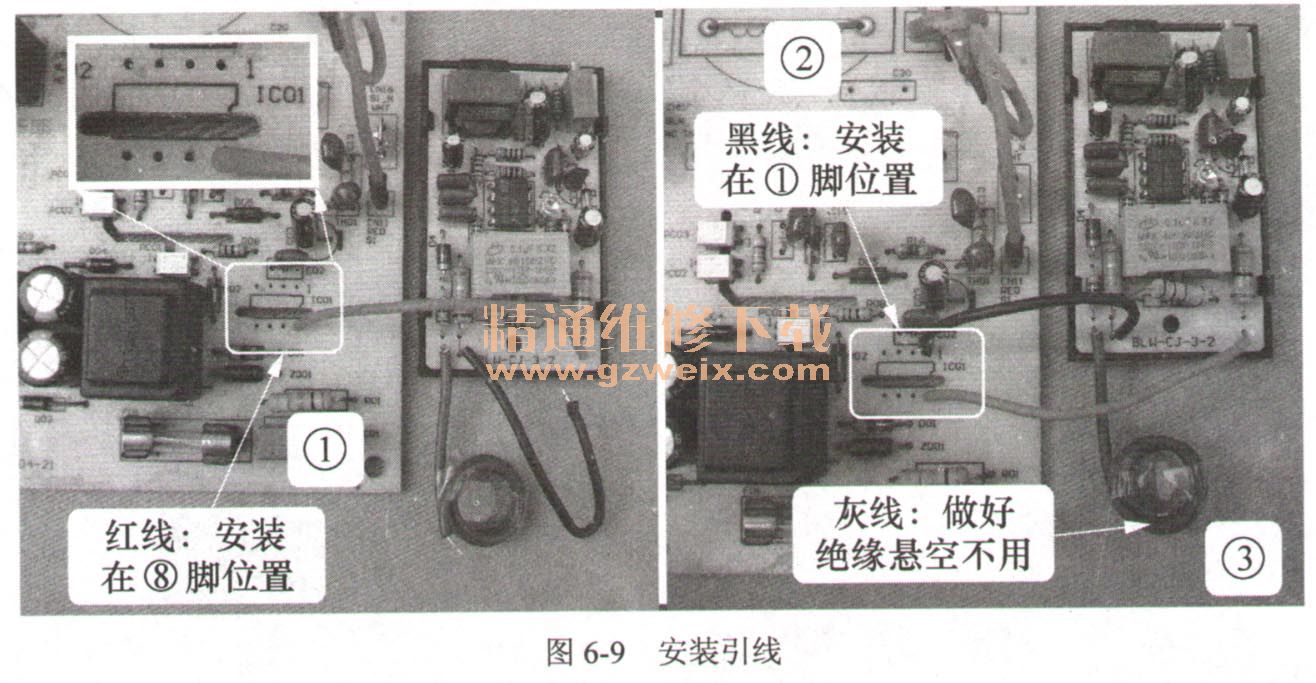

    安装引线就是将电源模块接入开关电源电路，操作步骤如图6-9所示。

   （1）红线
    安装在开关振荡集成电路内部场效应管漏极（代号为D）的引脚，本机为⑤～⑧脚，直流300V电压（正极）经开关变压器初级供电绕组输送至电源模块。
   （2）黑线
    开关振荡集成电路内部场效应管源极（代号为5）直接与直流300V负极相连，本机为①、②脚，因此将黑线安装在①脚位置，直流300V电压（负极）也输送至电源模块。
   （3）灰线
    由于灰线应用在彩色电视机的遥控关机电路中，在维修空调器开关电源时将接头做好绝缘，悬空不用。
    3．调试输出端电压
    上电开机后使用万用表直流电压挡，测量开关变压器次级直流15V输出端电压，由于安装前将输出电压调节电位器逆时针旋转至初始状态，因此测量得出的直流电压会低于正常值，可使用塑料把的一字螺丝刀顺时针调节电位器，使输出端电压逐步提升至直流15V左右，具体方法可参照“维修分离元器件型开关电源步骤”中的“调试输出端电压”部分。
    4．调节电压不上升时处理方法
    调节输出电压电位器，开关电源次级输出电压逐渐上升；但如果上升到一定值后，再调节电位器输出电压不再上升，为原机的稳压电路在起作用或出现故障，可将稳压电路元器件去掉或断开稳压电路。
    方法是将稳压光耦次级（或初级，本机代号为PC01）的两个引脚脱离电路板，可断开直流12V电压的稳压取样电路；将开关变压器初级反馈绕组的整流二极管（本机代号为D02）一端引脚脱离电路板，可断开初级的稳压电路。再上电调节输出电压电位器，次级输出端电压即能逐步上升至正常值。操作步骤如图6-10所示。

    5．固定电源模块
    将电源模块固定在室外机合适的位置，操作步骤如图6-11所示。

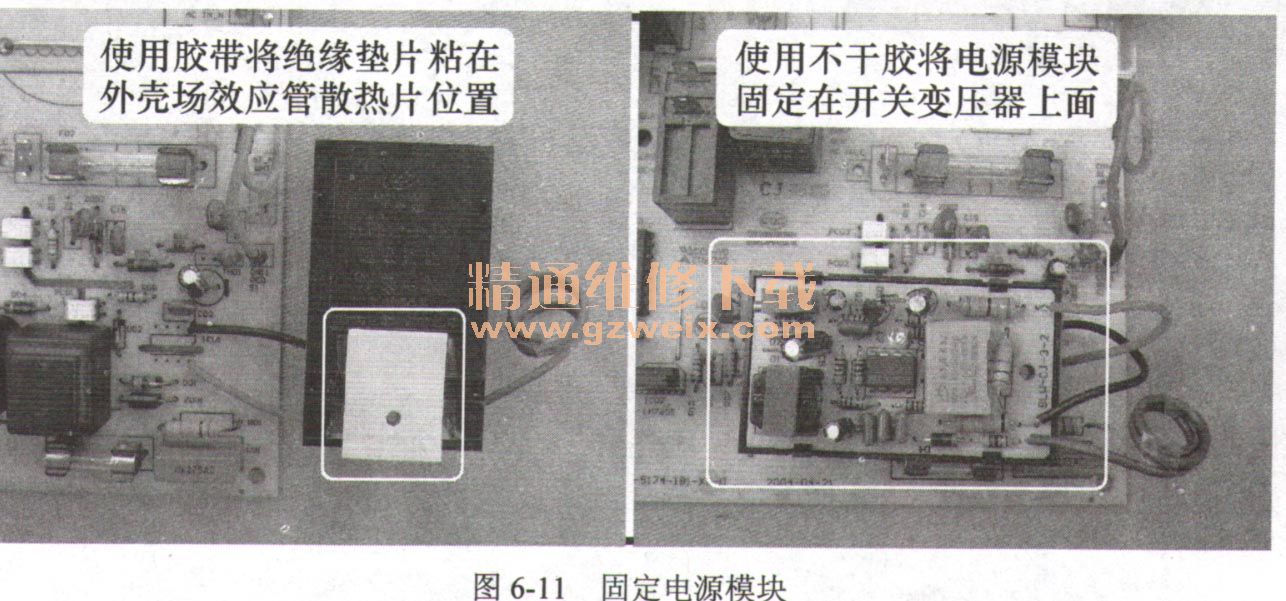

   （1）绝缘
    由于空调器开关电源负载较小，电源模块上的场效应开关管不用固定在散热片上，但由于外壳与直流300V电压正极相通，因此应做好绝缘，方法是使用胶带将电源模块自带的绝缘垫片固定在外壳上面。
   （2）固定
    将电源模块固定在室外机主板合适的位置。本例将其放在开关变压器上面，并用不干胶固定，防止空调器开机后因抖动引起电源模块左右晃动。
