第三节 单元电路对比
本节介绍具有典型电控系统的控制电路方框图，并以早期电控系统代表机型海信KFR-2601 GWBP及目前电控系统代表机型海信KFR-26GW/ 11 BP为基础，对交流变频空调器单元电路硬件部分的特点作简要分析。
注：本节内容不涉及全直流变频空调器。本书内容的重点也是以上述两种机型为基础，对早期代表机型电控系统和目前代表机型电控系统的控制原理进行分析。由于直流变频空调器和交流变频空调器电控系统基本相同，因此学习直流变频空调器时可以参考和借鉴。
一、控制电路方框图
图1-19所示为典型交流变频空调器的整机控制电路方框图，左半部分为室内机电路，右半部分为室外机电路。
从图1-19中可以看出，整机电路也是由许多单元电路组成的，且室内机单元电路同定频空调器电控系统相差不多，主要区别或称为“难点”在室外机电控系统，控制原理在以后的章节里介绍。
二、室内机单元电路对比
1．电源电路
实物如图1-20所示，作用是为室内机主板提供直流12V和5V电压。
常见有两种形式的电路：使用变压器降压和使用开关电源。交流变频空调器或直流变频空调器室内风机使用PG电机（供电为交流220V），普遍使用变压器降压形式的电源电路，也是目前最常见的设计形式，只有少数机型使用开关电源电路。
全直流变频空调器室内风机为直流电机（供电为直流300V），普遍使用开关电源电路。
2. CPU三要素电路
实物如图1-21所示，它是CPU正常工作的必备电路，包含直流5V供电电路、复位电路和晶振电路。
无论是早期还是目前的室内机主板，CPU三要素电路的工作原理完全相同，即使不同也只限于使用元器件的型号。
3．传感器电路
实物如图1-22所示，作用是为CPU提供温度信号，环温传感器检测房间温度，管温传感器检测蒸发器温度。
早期和目前的室内机主板传感器电路相同，均是由环温传感器和管温传感器组成。
4．接收器电路、应急开关电路
实物如图1-23所示，接收器电路将遥控器发射的遥控信号传送至CPU，应急开关电路在无遥控器时可以操作空调器的运行。
早期和目前的室内机主板接收器和应急开关电路基本相同，即使不同也只限于应急开关的设计位置或型号，以及目前生产的接收器表面涂有绝缘胶（减小空气中水分引起的漏电概率）。
5．过零检测电路

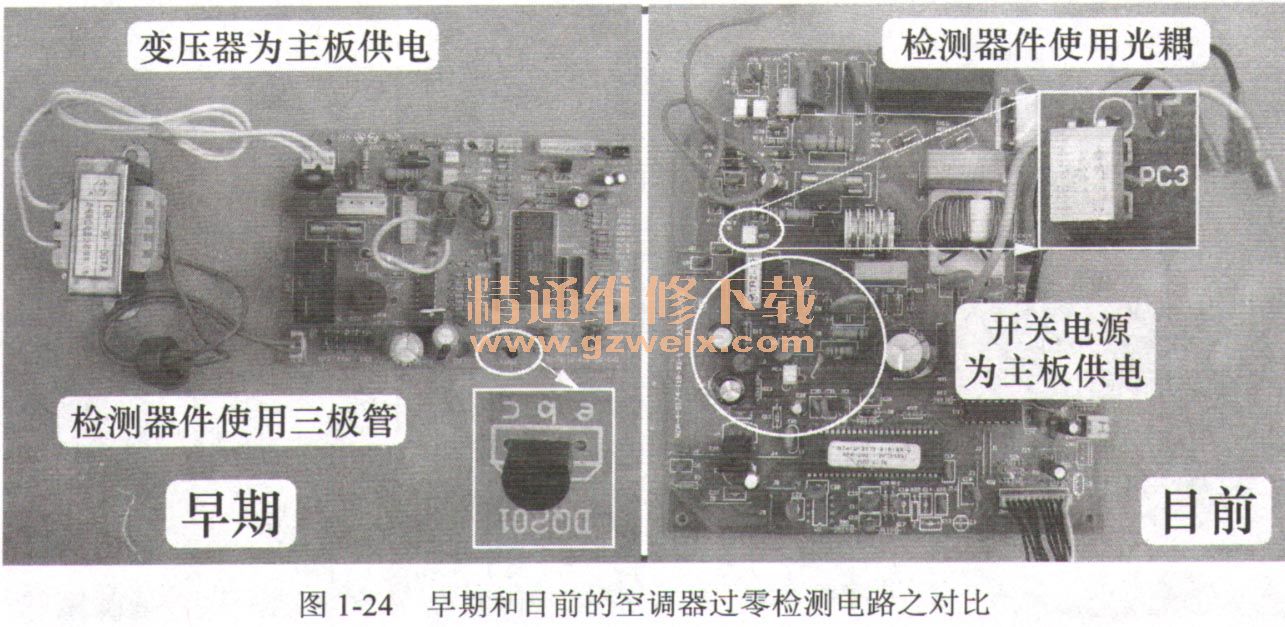

实物如图1-24所示，作用是为CPU提供过零信号，以便CPU驱动光耦可控硅（又称晶闸管）。
使用变压器供电的主板，检测器件为NPN型三极管，取样电压取自变压器次级整流电路；使用开关电源供电的主板，检测器件为光耦，取样电压取自交流220V输入电源。

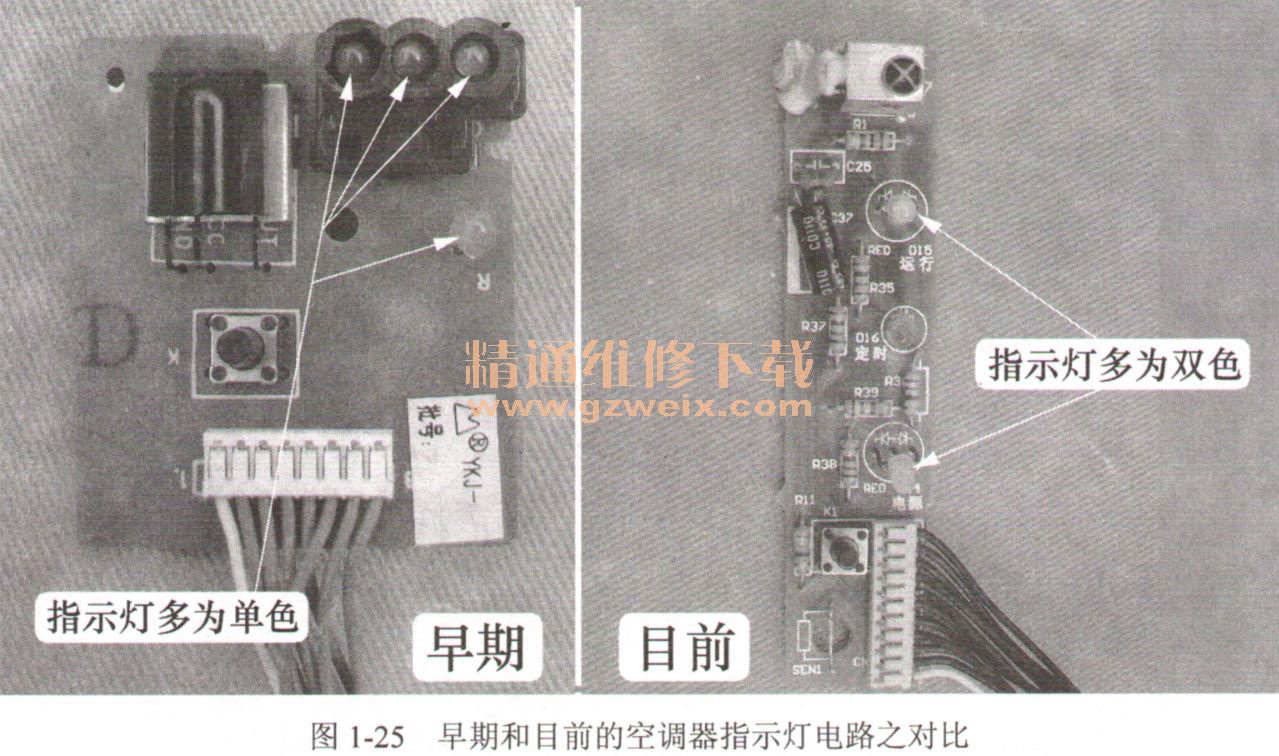

6．指示灯电路实物如图1-25所示，作用是显示空调器的运行状态。
早期和目前的指示灯电路工作原理相同，不同的是使用器件不同，早期多使用单色的发光二极管，目前多使用双色的发光二极管。
说明：有些空调器使用指示灯和数码管组合的方式，也有些空调器使用液晶显示屏或真空荧光显示屏（VFD）。
7．蜂鸣器电路、主控继电器电路
实物如图1-26所示，蜂鸣器电路提示已接收到遥控信号或应急开关信号，并且已处理；主控继电器电路为室外机供电。
早期和目前的主板蜂鸣器和主控继电器电路相同。说明：有些空调器蜂鸣器发出的响声为和弦音。
8．步进电机电路
实物如图1-27所示，作用是带动导风板上下旋转运行。
早期和目前的主板步进电机电路相同。说明：有些空调器也使用步进电机驱动左右导风板。
9．室内风机驱动电路、霍尔反馈电路

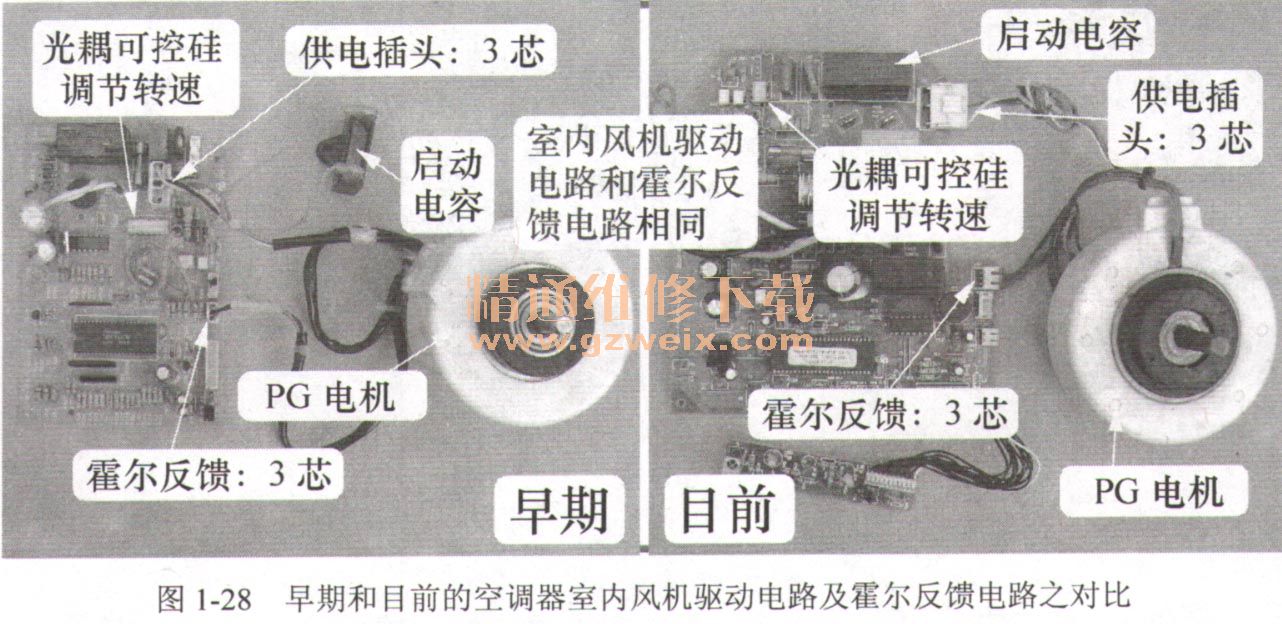

实物如图1-28所示，室内风机驱动电路改变PG电机的转速，霍尔反馈电路向CPU输入代表PG电机实际转速的霍尔信号。
早期和目前的主板PG电机驱动和霍尔反馈电路相同。
10．通信电路
该电路的作用是用于室内机主板和室外机主板交换信息。

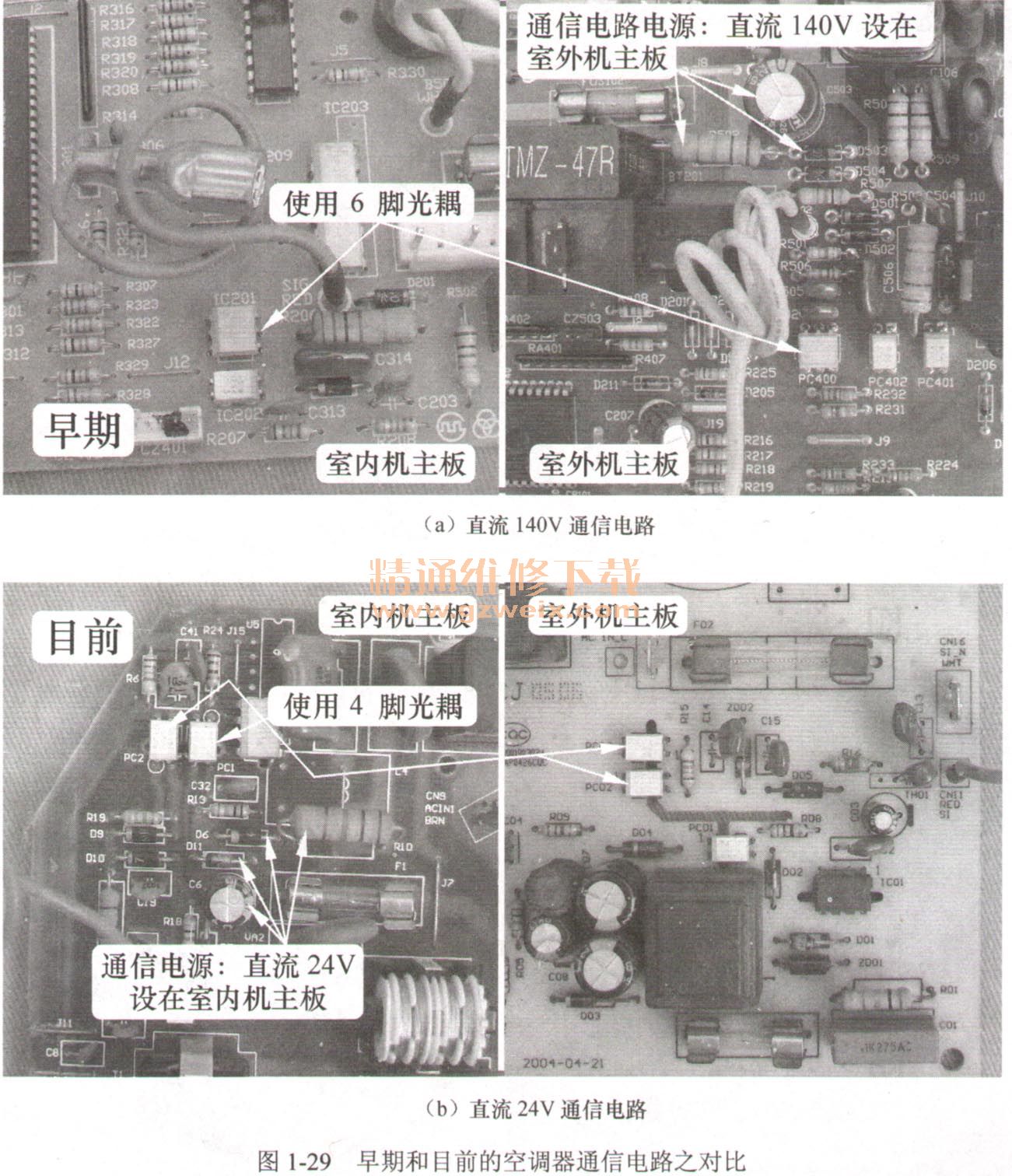

早期主板的通信电路电源为直流140V，实物如图1-29（a）所示，设在室外机主板，并且较多使用6脚光耦。
目前主板的通信电路电源通常为直流24V，实物如图1-29（b）所示，设在室内机主板，一般使用4脚光耦。
