六、电流检测电路
    1．作用
    空调器在运行过程中，由于某种原因（如冷凝器散热不良），引起室外机运行电流（主要是压缩机运行电流）过大，则容易损坏压缩机，因此变频空调器室外机主板均设有电流检测电路，在运行电流过高时进行保护。
    电流检测电路有两种常用形式：早期电控系统使用电流检测变压器，电路设计特点参见本节：目前的电控系统部分机型模块输出代表电流值的电压，经运算放大器放大后，输送至室外机CPU，通过软件计算得出压缩机运行电流，从而保护压缩机，电路设计特点在以后的章节详细介绍。
    说明：部分品牌的早期及目前的电控系统，电流检测电路使用电流互感器，工作原理与本节相同，只是使用的检测元器件不同。
    2．工作原理

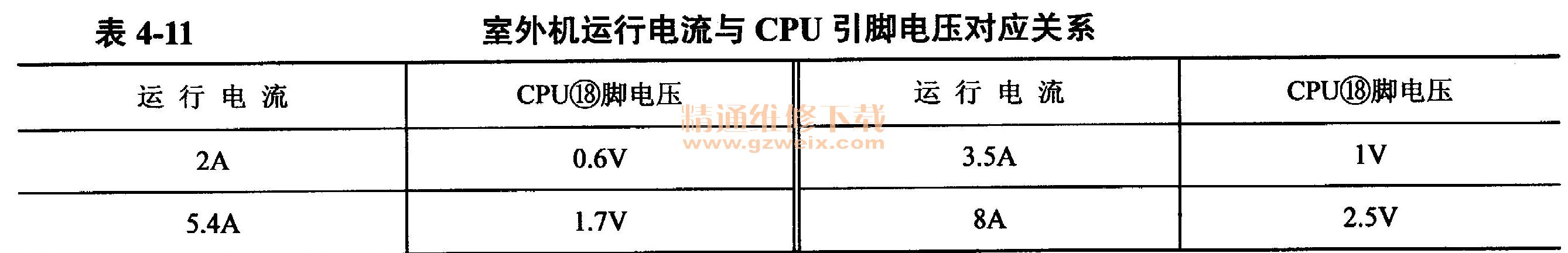

    图4-37（a）所示为电流检测电路原理图，图4-37（b）所示为实物图，表4-11为室外机运行电流与CPU引脚电压对应关系。



    电路由电流检测变压器BT201、整流电路D201～D204、分压电阻8231及8232等主要元器件组成。
    电流检测变压器初级绕组串接在交流电压供电回路中，空调器上电后如果处于待机状态，BT201初级无电流通过，次级绕组无感应电压，CPU的18脚电压也为0V。
    开机后室外机CPU控制压缩机频率逐渐上升，转速也逐渐升高，相应的电流也逐渐增加，BT201次级绕组感应电压也逐渐变大，经D201-D204整流、电阻8231及8232分压、电容C207滤波，变为随运行电流变化而变化的直流电压，作为运行电流的参考信号，送到CPU的18脚，CPU内部电路根据输入电压值计算得出实际的运行电流值，并与内部或存储器的参考值相比较，如果CPU计算出运行电流高于一定值或一直为0A，则控制室外机停机，并将信号通过通信电路送至室内机CPU，显示“运行电流过高”或“无负载（即运行电流一直为0A）”的故障代码。
    压缩机工作在升频的过程，转速逐渐升高，运行电流逐渐升高，BT201次级的感应电压也逐渐上升，因此CPU18脚的电压也逐渐上升；反之如压缩机处于降频的过程，转速逐渐下降，CPU18脚的电压也逐渐下降。D211为钳位二极管，用于防止压缩机在升频过程中由于电流过大，使CPU18脚的电压超过5.4V，而导致CPU过压损坏。

    3．关键元器件
    本电路的关键元器件为电流检测变压器，相当于一个小型的变压器，在电路中作为输入电流的取样器件。
    电流检测变压器实物外观及阻值测量方法如图4-38所示。

    测量时使用万用表电阻挡，初级1-2绕组阻值为0Ω，次级3-4绕组阻值为559Ω；如果初级或次级绕组阻值均为无穷大，为电流检测变压器线圈开路损坏。
    说明：图4-38所示为拆下时的测量方法，在实际操作时可以直接在电路板上测量。
    4．常见故障
    本电路引起的故障现象为开机后室外机运行，但一段时间后室外机停机，报“无负载”或“运行电流过高”的故障代码。常见故障见表4-12。

    七、模块保护电路
    1．作用
    模块内部使用智能电路，不仅处理室外机CPU输出的6路信号，而且设有保护电路，当直流15V欠压、表面过热、电流过大或短路时，如图4-39所示，均会输出保护信号到室外机CPU，室外机CPU接收后停止输出6路信号，并停机进行保护，通过通信电路在室内机显示“模块保护”的故障代码。

    2．保护内容
    ①控制电源欠压保护：模块内部控制电路使用外接的直流15V电压供电，当电压低于直流12.5V时，模块驱动电路停止工作，不再处理6路信号，同时输出保护信号至室外机CPU。
    ②过热保护：模块内部设有温度传感器，如果检测基板温度超过设定值（110℃），模块驱动电路停止工作，不再处理6路信号，同时输出保护信号至室外机CPU。
    ③过流保护：工作时如内部电路检测IGBT开关管电流过大，模块驱动电路停止工作，不再处理6路信号，同时输出保护信号至室外机CPU。
    ④短路保护：如负载发生短路、室外机CPU出现故障、模块被击穿时，IGBT开关管的上、下臂同时导通，模块检测后控制驱动电路停止工作，不再处理6路输入信号，同时输出保护信号至室外机CPU。
    3．工作原理

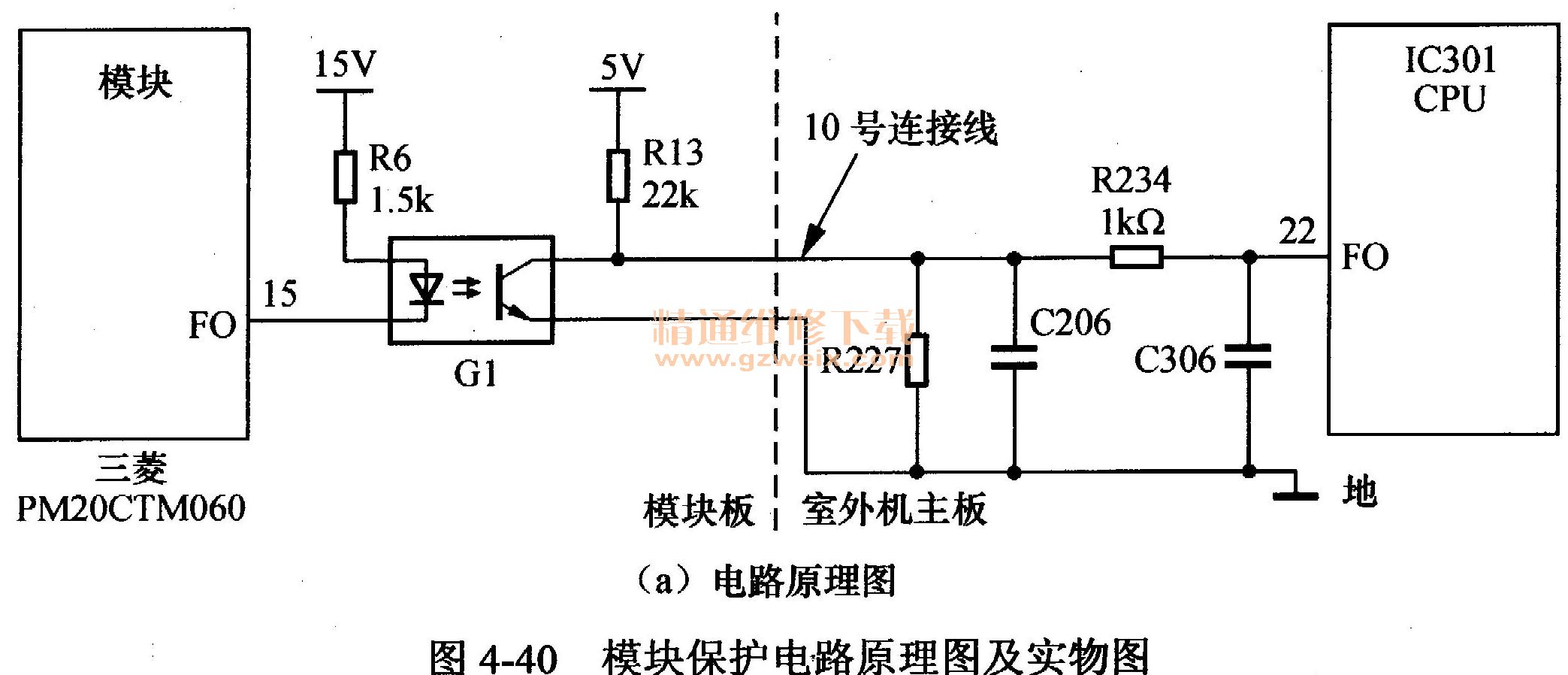

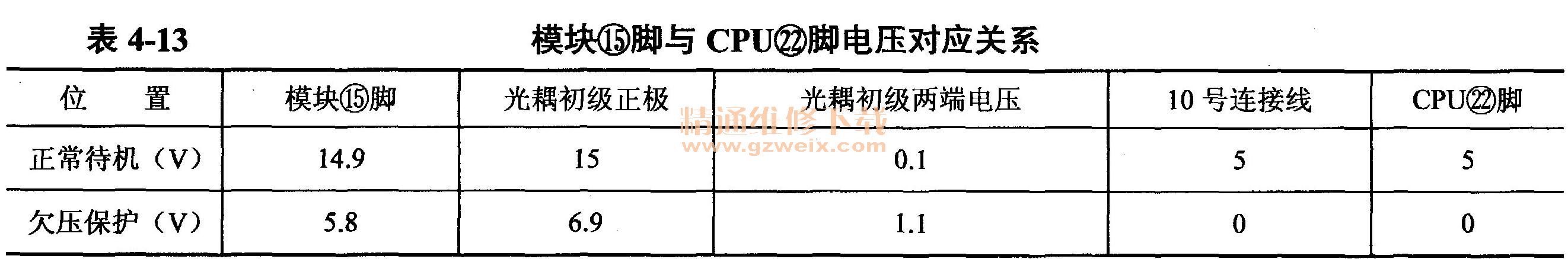

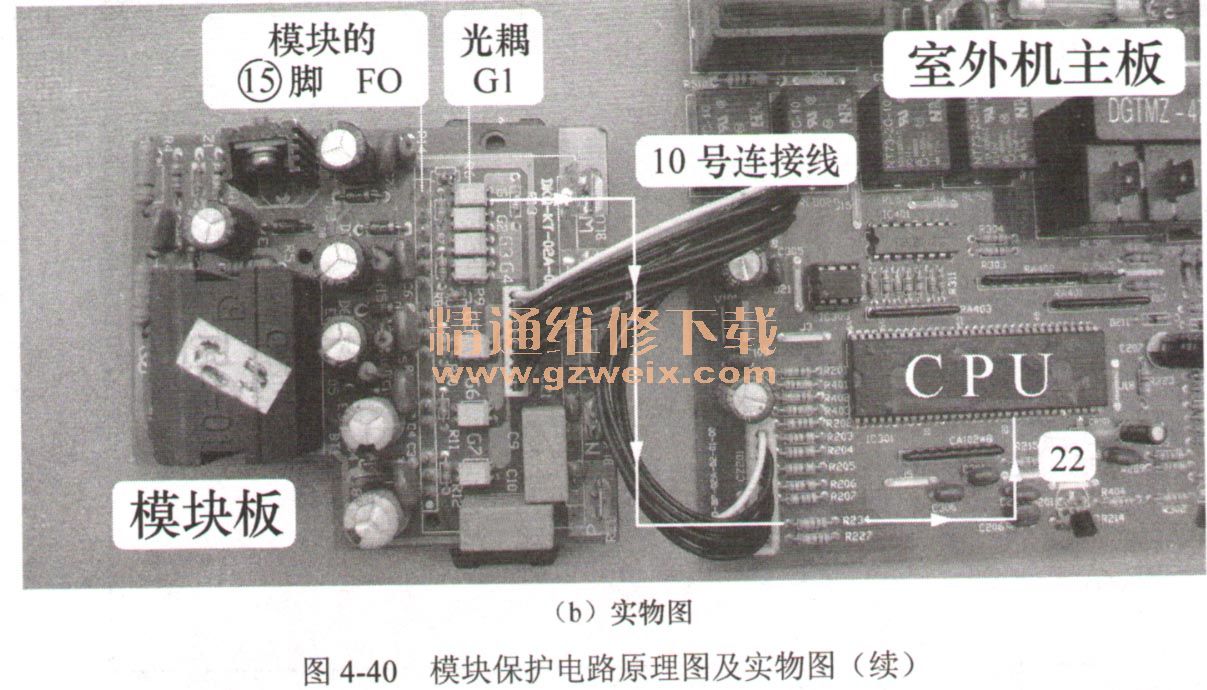

    图4-40（a）所示为模块保护电路原理图，图4-40（b）所示为实物图，表4-13为模块FO引脚（15脚）与CPU引脚（22脚）电压对应关系。



    室外机电控系统上电后，如模块的直流15V供电电压、负载及内部没有短路故障，将处于正常的待机状态，模块15脚输出高电平（为直流14.9V），光耦G1初级发光二极管两端电压只有0.1V，因此不能发光，使得次级光电三极管处于截止状态，5V电压经模块板上电阻R13、室外机主板上电阻R234送至室外机CPU22脚，为高电平5V，室外机CPU检测后判断模块正常，处于待机状态。
    如果运行或待机时模块内部电路检测到上述的4种保护（过流、短路、过热、欠压保护），此处以控制电源欠压保护为例（即输入的直流15V电压降低至直流12V），模块不再处理输入的6路信号，同时其15脚输出低电平（约5.8V），输入的直流12V电压经电阻R6限流，到光耦G1初级发光二极管正极的电压约6.9V，此时G1初级发光二极管两端电压为直流1.1V，初级发光二极管发光，使得次极光电三极管导通，室外机CPU22脚通过电阻R234、G1次级接地，电压为低电平0V，室外机CPU判断模块保护，不再输出6路信号，控制室外机停机，并将信号通过通信电路送至室内机CPU，显示“模块保护”的故障代码。
    说明：由于模块检测的4种保护使用同一个输出端子，因此室外机CPU检测后只能判断“模块保护”，而具体是哪一种保护则判断不出来。
    4．测量4种保护注意事项
    测量时使用万用表直流电压挡，直流15V电压和直流5V电压的“地”不相通，因此黑表笔应连接各自的“地线”，否则测量得出的电压为错误值。
①设制电源直流15V如果一直处于欠压保护，则模块15脚一直为低电平，光耦G1初级电压一直为1.1V，室外机CPU22脚为低电平0V。
    ②过热保护中，模块基板的温度高于保护值110℃时，模块15脚为低电平，模块不再处理6路信号（室外机CPU检测后也不再输出6路信号），模块温度会逐渐下降，低于约100℃时，15脚恢复为高电平。
④ 流保护中，模块内部电路检测到电流过大，15脚输出低电平后，室外机CPU控制立即停机，因此15脚的低电平电压一般测量不出来。
    ④短路保护中，如果上、下桥臂的IGBT开关管直接导通，相当于直流300V电压短路，室外机上电时PTC电阻因电流过大处于开路状态，室外机电控系统无供电；即使是单个桥臂击穿，直流300V电压也会降低，因此不需要测量15脚的低电平电压。
    5.“模块保护”故障代码检修方法
    开机后室外机停机，室内机报“模块保护”的故障代码时，可按以下步骤检查。
    ①断电后拔下模块P、N、U、V、W 5个端子的引线，使用万用表二极管挡，测量电压是否为正常值（测量方法参见第1章第6节内容），如击穿则更换模块。
    ②上电后使用万用表直流电压挡，测量直流15V电压，如低于正常值或高于正常值应检查开关电源电路。
    ③如开机时压缩机启动后室外机立即停机，室内机报故障代码，应拔下压缩机引线，再次上电开机，检查故障代码内容，仍报“模块保护”的故障代码，为模块故障；如改报“无负载”的故障代码，为压缩机卡缸或线圈短路损坏，可更换压缩机试机。
    说明：室外机CPU只有一个检测压缩机壳体温度的引脚，压缩机卡缸或线圈短路，室外机CPU不能直接判断，只能依靠模块间隔判断。如果压缩机卡缸或线圈短路损坏，启动时则会引起模块电流过大，其15脚FO输出低电平，室外机CPU判断为“模块保护”，因此检修“模块保护”故障时，应检查压缩机是否损坏。
