四、瞬时停电检测电路
    1．作用
    空调器在运行过程中，交流电源供电如果发生瞬时停电，容易引起CPU工作时死机或控制异常，因此设有瞬时停电检测电路，当CPU检测到供电有瞬时停电时，停机进行保护。
    说明：早期的电控系统室外机主板设有瞬时停电检测电路。目前的电控系统一般不再设计此电路，瞬时停电检测功能由室外机主板CPU根据输入的供电电压检测信号，通过软件计算得出；或室内机主板CPU通过过零检测电路，由软件计算得出；或直接没有设计瞬时停电检测电路。
    2．工作原理
    图4-34（a）所示为瞬时停电检测电路原理图，图4-34（b）所示为实物图。

    该电路的工作原理与室内机主板的过零检测电路基本相同，只是用处不同。电路由电阻R509、光耦PC401等元器件组成，工作在两种状态，即交流电源处于正半周或负半周。通电后交流电源通过电阻R509限流、C504滤波，为光耦PC401初级内部发光二极管供电。
    交流电源正半周即L正、N负时，光耦PC401初级得到供电，内部二极管发光，使得次级光电三极管导通，CPU23脚经R301接地，因此为低电平0V；交流电源负半周即L负、N正时，光耦PC401初级无供电，内部二极管无电流通过不能发光，使得次级光电三极管截止，5V电压经电阻R209、R301为CPU23脚供电，因此为高电平5V。
    从上述原理得出，交流电源正半周和负半周极性交替变换，CPU23脚电压也在0V～5V～0V～5V交替变换（即为跳变电压），室外机主板CPU根据变化的电压判断电源供电输入正常；如果CPU）脚电压的跳变过程中有间隔现象，判断交流电源瞬时停电，控制室外机停止运行，并将信号通过通信电路传送至室内机主板CPU，报出“室外机瞬时停电”的故障代码。
    交流电源频率每秒为50Hz，每1Hz为一周期，一周期由正半周和负半周组成，也就是说CPU23脚电压每秒变化100次，速度变化极快，万用表显示值不为跳变电压而是稳定的直流电压。交流电源供电正常时，万用表直流电压挡实测CPU23脚电压为2.7V，光耦PC401初级为0.25V。
    3．常见故障

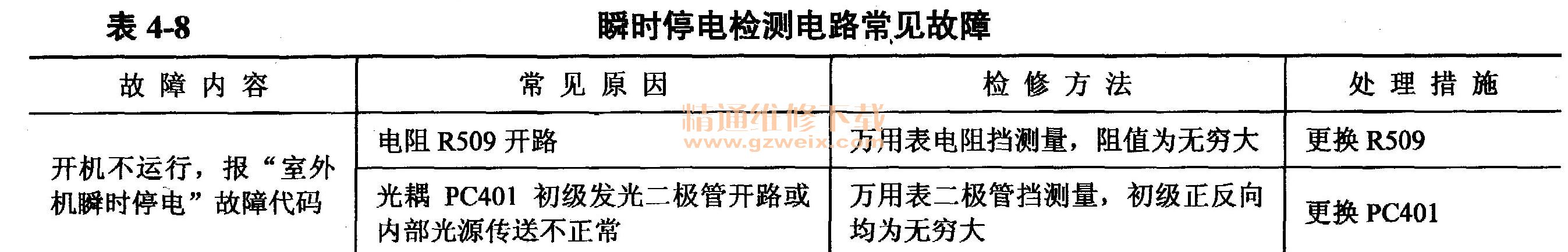

    常见故障有电阻R509开路、光耦PC401初级发光二极管开路或内部光源传送不正常，使得次级一直处于截止状态，CPU23脚恒为高电平5V即不为跳变电压。常见故障见表4-8。

    五、电压检测电路
    1．作用
    空调器在运行过程中，如输入电压过高，相应直流300V电压也会升高，容易引起模块及室外机主板过热、过流或过压损坏；如输入电压过低，制冷量下降达不到设计的要求。因此室外机主板设置电压检测电路，CPU检测输入的交流电源电压，在过高（超过交流260V）或过低（低于交流160V）时停机进行保护。
    电压检测电路有两种常用形式：早期电控系统使用电压检测变压器，电路设计特点参见本节；目前的电控系统通过检测直流300V电压，室外机CPU通过软件计算得出，电路设计特点在以后的章节详细介绍。：
    2．工作原理
    图4-35（a）所示为电压检测电路原理图，图4-35（b）所示为实物图，表4-9为输入交流电压与CPU引脚电压对应关系。



    电路由电压检测变压器BT202、降压电阻R504、整流电路D206～D209、分压电阻R233及R224等主要元器件组成。
    交流电源220V电压经电阻R504降压后送至BT202初级，BT202次级输出与交流电源成比例的电压，作为交流电源的取样电压，通过D206～209桥式整流、C205滤波、R233及R224分压，成为与交流电源成比例的直流电压，经R222送至CPU的17脚。
    CPU内部软件通过计算引脚直流电压，得出实际的交流电源电压值，如果检测交流电压高于260V或低于160V，控制室外机停机进行保护，并将信号通过通信电路传送至室内机CPU，报出“供电电压异常”的故障代码。D210为钳位二极管，防止交流电压过高使得CPU17脚的电压超过5.4V而导致CPU过压损坏。

    3．关键元器件
    本电路的关键元器件为电压检测变压器，也就是一个小功率的交流工频变压器，在电路中作为输入交流电源电压的取样器件。若初级输入电压高，次级输出电压也高；如初级输入电压变低，次级输出电压也变低。

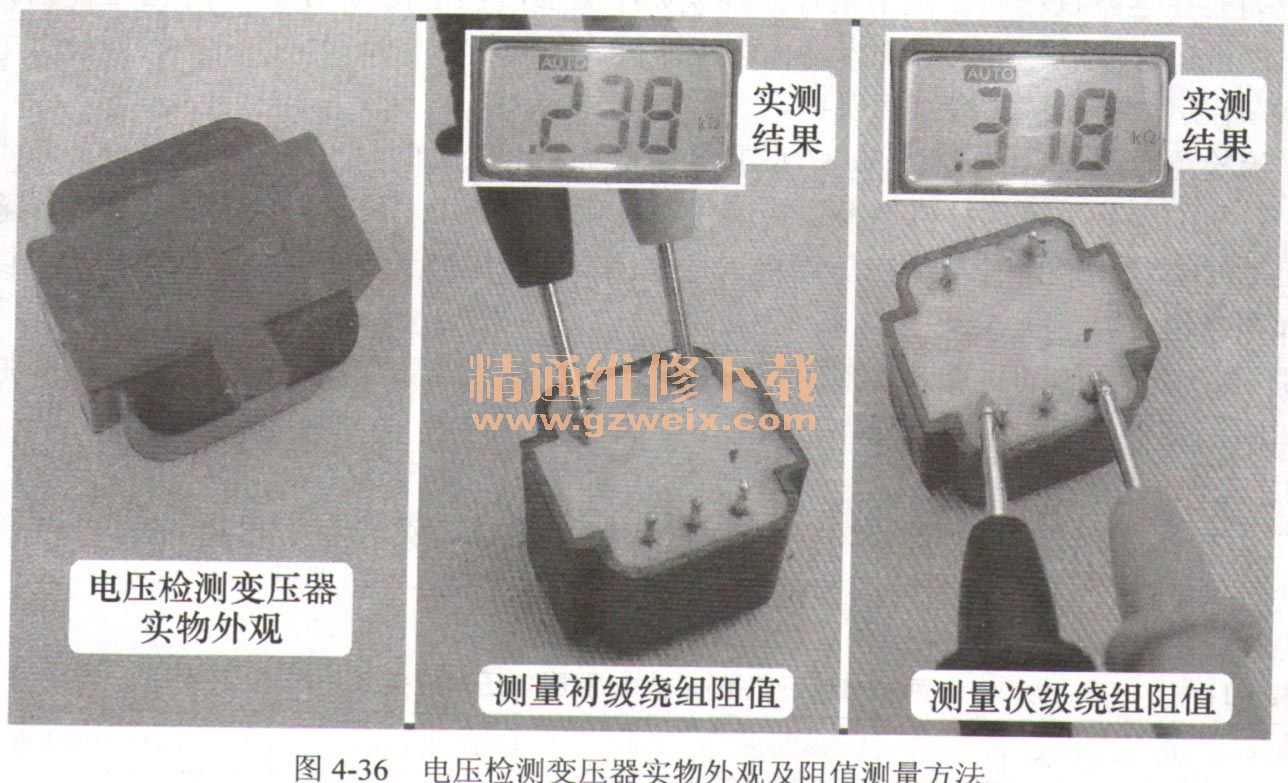

    电压检测变压器实物外观及阻值测量方法如图4-36所示。


（1）电阻测量
使用万用表电阻挡，测量初级1-2绕组阻值为238Ω，次级3-4绕组为318Ω；如果初级或次级绕组均为无穷大，说明电压检测变压器损坏。
    说明：图4-36为拆下时的测量方法，在实际操作时可以直接在电路板上测量。
   （2）电压测量
    在室外机主板通上电源时使用万用表交流电压挡，测量电压检测变压器初级和次级绕组的电压值。输入电压为交流235V时，初级1-2绕组引脚交流电压值为4.3V，次级3-4绕组引脚交流电压值为3.3V。如果测量1-2绕组电压为0V，故障通常为电阻R504损坏；如果测量1-2绕组电压正常而3-4绕组电压为0V，故障通常为电压检测变压器损坏。
    4．常见故障
    本电路损坏引起的故障现象为，遥控开机后室内机运行，室外机不运行，显示故障代码含义为“输入电压异常”。常见故障见表4-10。
