第二节 通信电路常见故障维修
    通信故障是变频空调器中较常见的故障之一，由于其电路涉及室内机主板、室内外机连接线、室外机主板和模块板，因而发生故障时所引起的故障现象各不相同，维修方法也各不相同。在实际维修中，通信故障发生的概率较高，且根据显示的故障代码内容检修时，也比较难以查到故障部位。本节对通信故障的检修方法作简单介绍。
    一、故障现象
    变频空调器开机后出现室内风机运行，室外机无反应，或者整机运行一段时间之后，室外机停机的故障现象，室内机显示故障代码为“通信故障”。
    二、故障原因
    出现通信故障时有以下几种常见原因。
    1．室内机主板

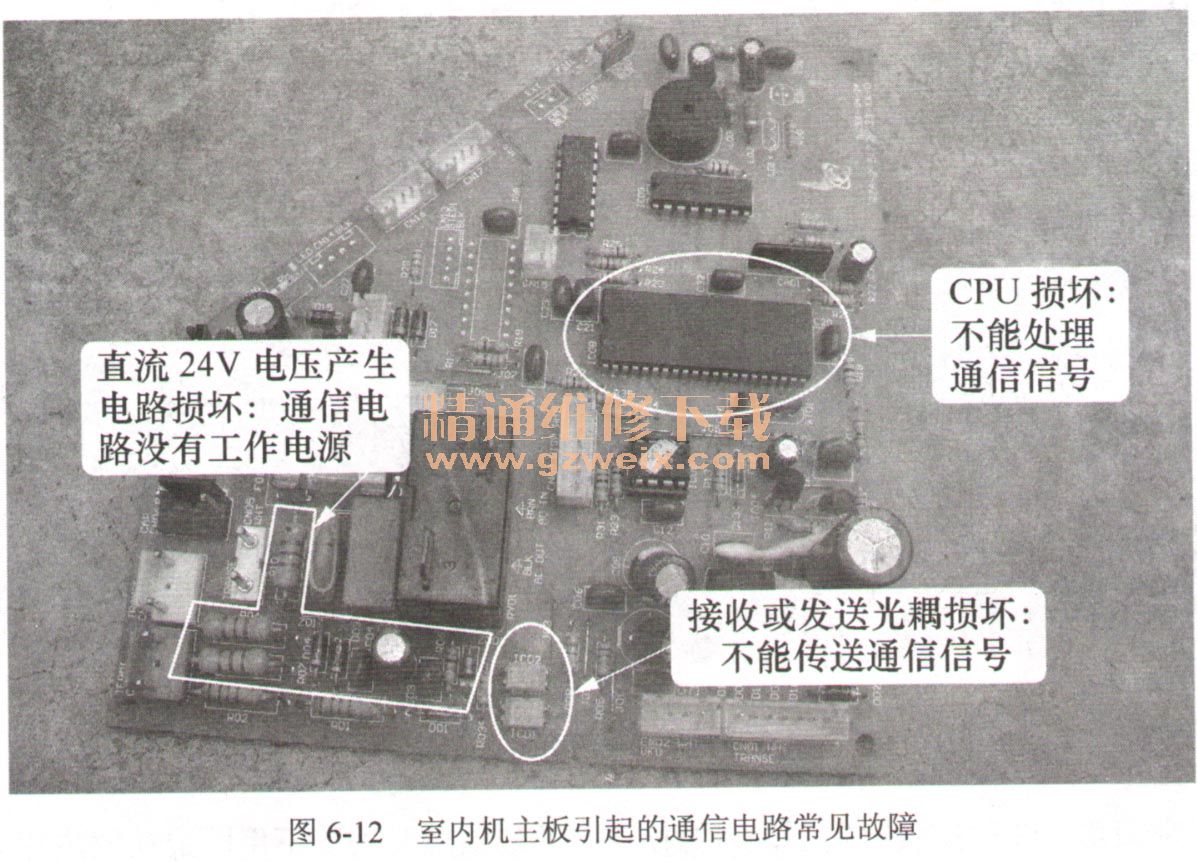

    室内机主板引起的通信电路常见故障如图6-12所示。


    ①主板CPU损坏：不能发送或处理接收的通信信号。
    ②主板直流24V电压产生电路损坏：通信电路无电压而不能工作。
    ③主板发送光耦或接收光耦损坏：通信回路中断。
    2．室内外机4根连接线
    室内外机连接线引起的通信电路常见故障如图6-13所示。

    ①室内外机连接线接线错误。
    ②室内机接线端子L/N和室外机接线端子L/N 1顷序相反，通信电路不能构成回路。
    ③室内外机4根引线中的通信线和地线短路：通信信号接地，室内机和室外机CPU接收不到对方传过来的信号。
    ④室内外机连接线中间出现断路故障。
    ⑤室内外机连接线4根引线之间有漏电电阻值：传送的信号有不同程度的衰减，室内机或室外机CPU处理后判断为无效信号。
    3．室外机主板
    室外机主板引起的通信电路常见故障如图6-14所示。

    ①主板CPU损坏：不能发送或处理接收的通信信号。
    ②主板发送光耦或接收光耦损坏：通信回路中断。
    ③室外机供电保险管（20A）开路故障：室外机没有工作电源。
    ④开关电源供电保险管（（3.15A）或开关电源损坏：室外机CPU无直流5V工作电源。

    4．模块、硅桥、滤波电感
    该部分引起的通信电路常见故障如图6-15所示。

    ①室外机交流供电回路开路：室外机无工作电源。
    ②硅桥开路：室外机主板无直流300V电压，室外机CPU不能工作。
    ③滤波电感开路：室外机主板无直流300V电压，室外机CPU不能工作。
    ④模块P与N端子、P与U端子等击穿：开机后引起电流过大，PTC电阻过热，因而阻值变为无穷大，室外机主板无直流300V电压，开关电源不能工作，室外机CPU因无直流5V而不能工作。
