三、步进电机驱动电路

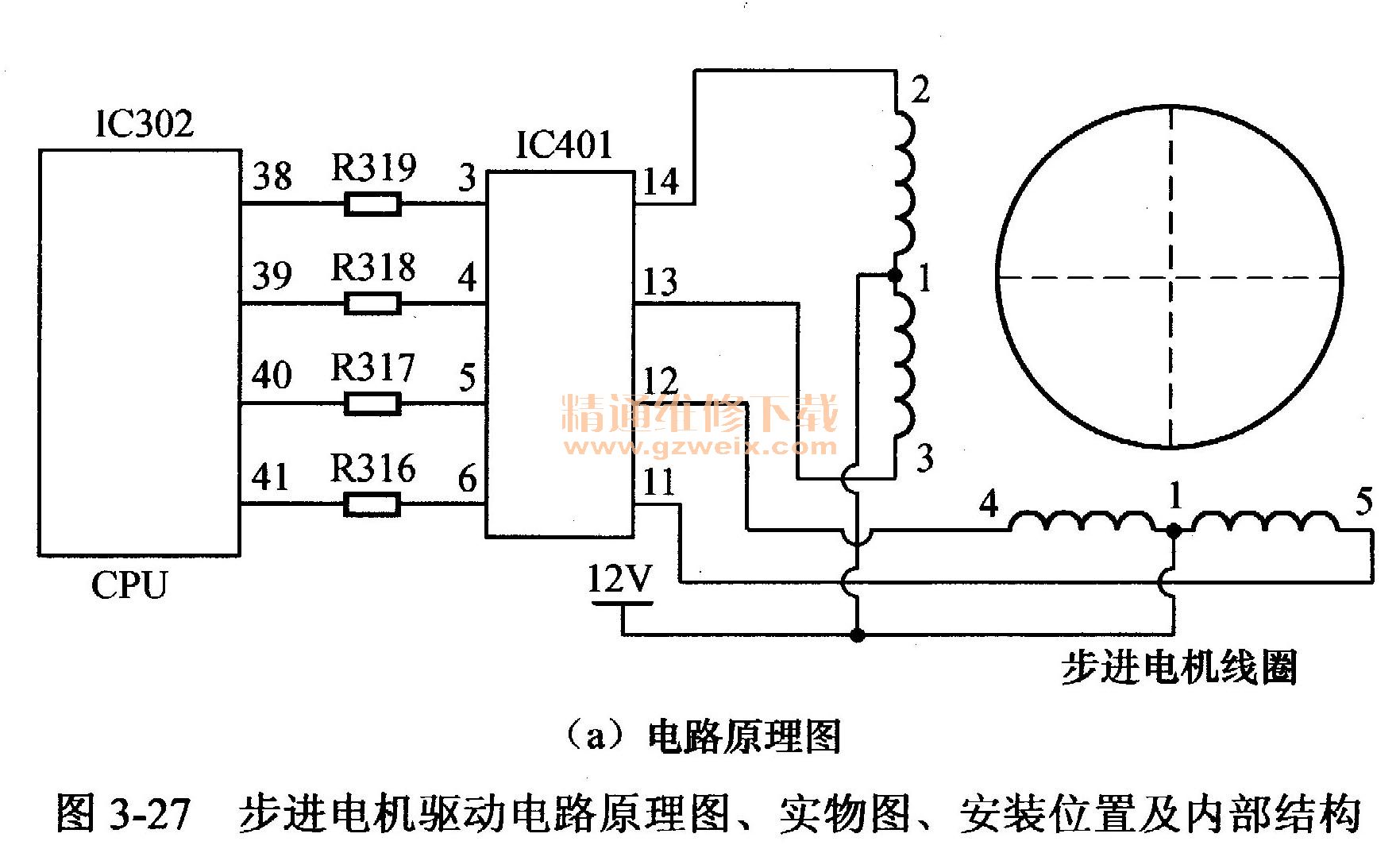

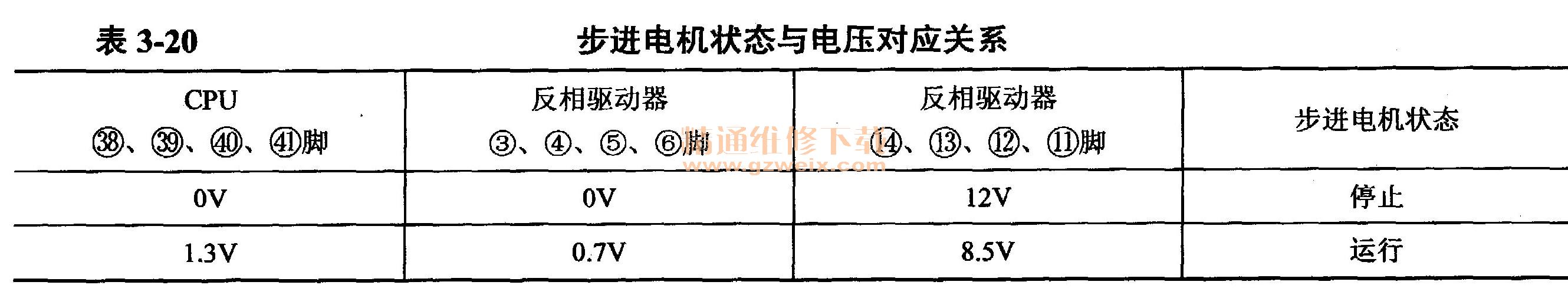

    图3-27（a）所示为KFR-2601 GWBP步进电机驱动电路原理图，图3-27（b）所示为实物图，图3-27（c）所示为安装位置，图3-27（d）所示为内部结构，表3-20为CPU引脚电压与步进电机状态对应关系。

    1．工作原理
    需要控制步进电机运行时，CPU38、39、40、41脚输出驱动信号，经限流电阻至反相驱动器IC401的输入端③、④、⑤、⑥脚，IC401将信号放大后在14、13、12、11脚反相输出，驱动步进电机线圈，电机转动、带动导风板上下摆动，使房间内送风均匀，并到达用户需要的地方；需要控制步进电机停止转动时，CPU38、39、40、41脚输出低电平0v，线圈无驱动电压，使得步进电机停止运行。
    驱动步进电机运行时，CPU的4个引脚按顺序输出高电平，实测电压在1.3V左右变化；同理，反相驱动器输入端电压在0.7V左右变化，输出端电压在8.5V左右变化。
    2．电路相关知识
    制冷时吹出空气潮湿，于是自然下沉，使用时应将导风板角度设置为水平，应避免直吹人体；制热时吹出空气干燥，于是自然向上漂移，使用时将导风板角度设置为向下，这样可以使房间内送风合理且均匀。
    3．步进电机测量方法
    英文“FLAP”是步进电机在主板上的插座代号，线圈工作电压为直流12V。使用万用表电阻挡测量5根引线之间的阻值，结果见表3-21。

    说明：在实际电路中，1号线接直流12V电压，2、3、4、5号线接反相驱动器；不同厂家步进电机测量的阻值可能不相同，但只要符合规律即可。
    4．常见故障
    步进电机驱动电路的常见故障见表3-22。

    四、主控继电器驱动电路

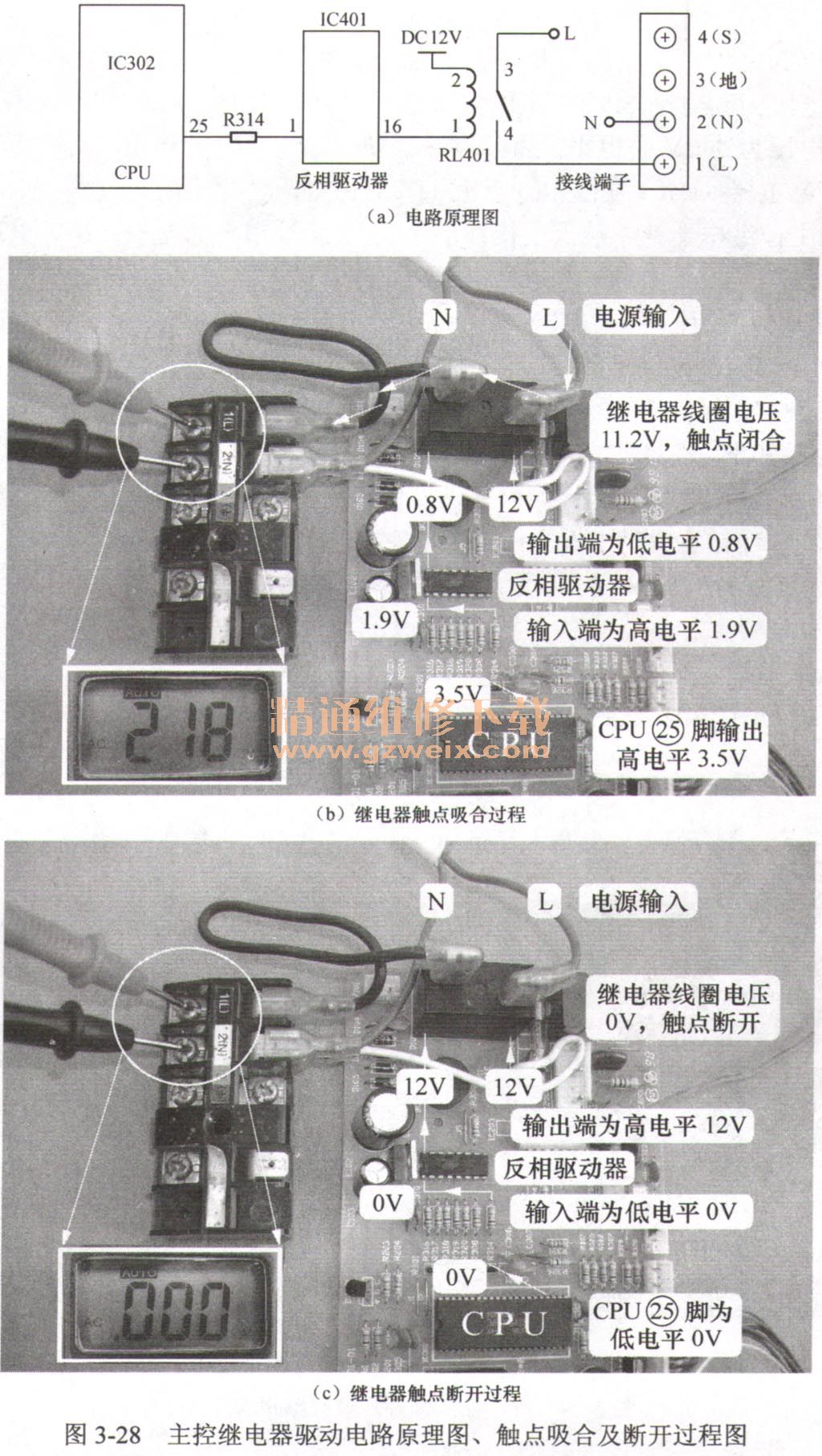

    图3-28（a）所示为KFR-2601 GWBP主控继电器驱动电路原理图，图3-28（b）所示为继电器触点吸合过程，图3-28（c）所示为继电器触点断开过程，表3-23为CPU引脚电压与继电器触点状态的对应关系。

    1．工作原理
    主控继电器为室外机供电，CPU25脚为控制引脚。当CPU处理输入的信号，需要为室外机供电时，25脚为高电平3.5V，该电压信号经限流电阻R314送至反相驱动器IC401的输入端①脚，电压为约2V高电平，内部电路翻转，输出端引脚接地，其对应输出端16脚为低电平0.8V，继电器RL401线圈得到直流11.2V供电，产生电磁力使触点3-4闭合，电源电压由L端经主控继电器3-4触点去接线端子，与N端组合为交流220V电压，为室外机供电。
    当CPU处理输入的信号，需要断开室外机供电时，25脚为低电平0V、IC401输入端①脚也为低电平0V，内部电路不能翻转，对应CPU输出端16脚为高电平12V，继电器RL401线圈电压为直流0V，触点3～4断开，停止室外机的供电。
    2．电路相关知识
    为室外机供电时，接线端子N为公共端，供电电压由电源插头的N端直接供给室外机；电源L端供电需要经过室内机主板主控继电器触点。由于电源插头L端供电直接连接主控继电器，并没有经过室内机主板的保险管，因此室外机强电出现短路故障时，不会烧坏保险管，表现为空气开关跳闸。
    3．关键元器件

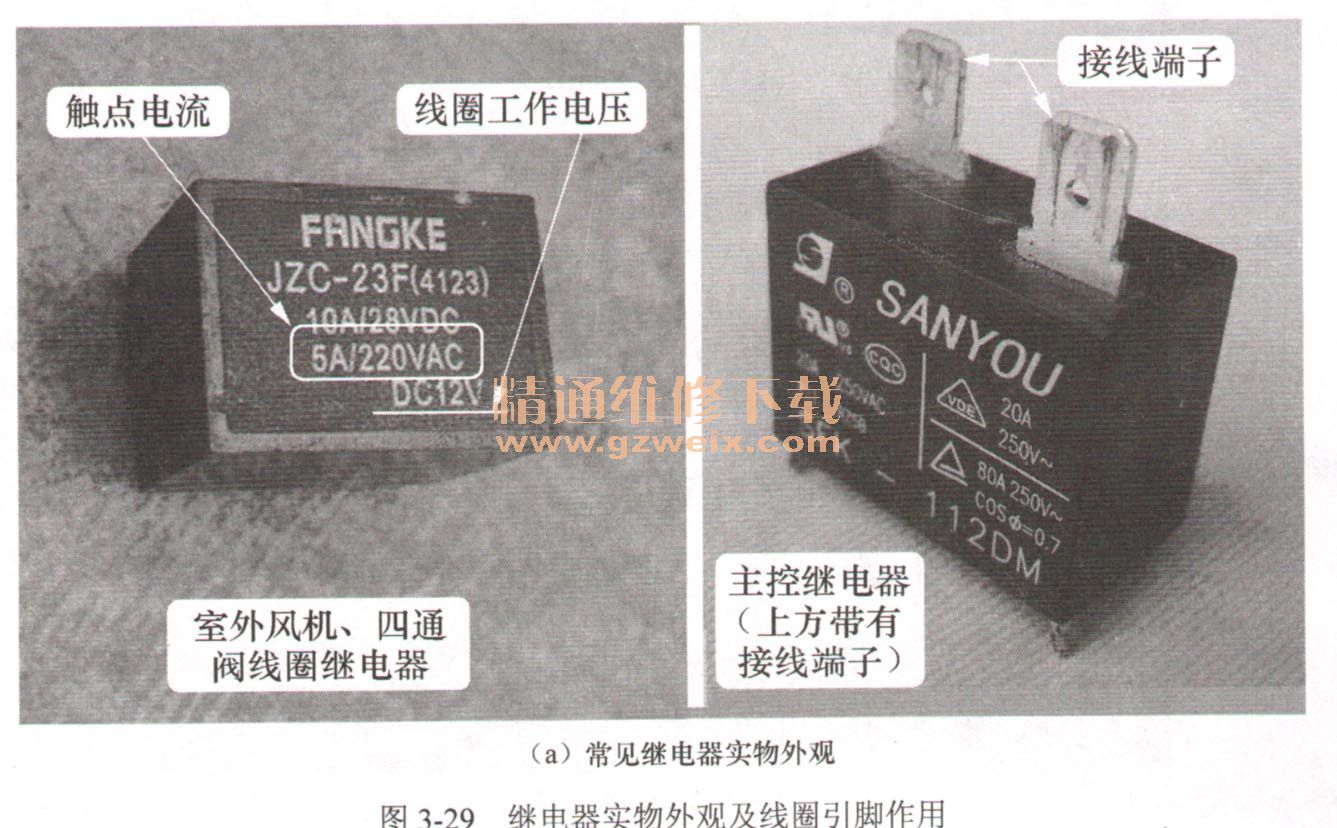

    图3-29（a）所示为继电器实物外观，图3-29（b）所示为线圈引脚作用。


    本电路关键元器件为继电器，在电路中的英文符号通常为“RY”或“RL”；外观为黑色的长方体，一侧为触点端，连接强电负载，一侧为线圈端，连接驱动电路；它是一种用较小的电流控制大功率负载的“自动开关”，工作时线圈得电产生电磁吸力，使触点闭合，控制负载运行。
    继电器的两个主要参数为线圈工作电压和触点电流，线圈一般为直流12V供电，触点电流即触点吸合时所能通过的最大电流，负载不同，工作电流也不同，因而在电路中选用不同的继电器控制不同的负载。
    4．常见故障
    主控继电器驱动电路常见故障见表3-24。
