看图学习变频空调器电控系统维修
来源:本站整理  作者:佚名  2015-09-06 05:30:44


    四、室外机电控系统组成

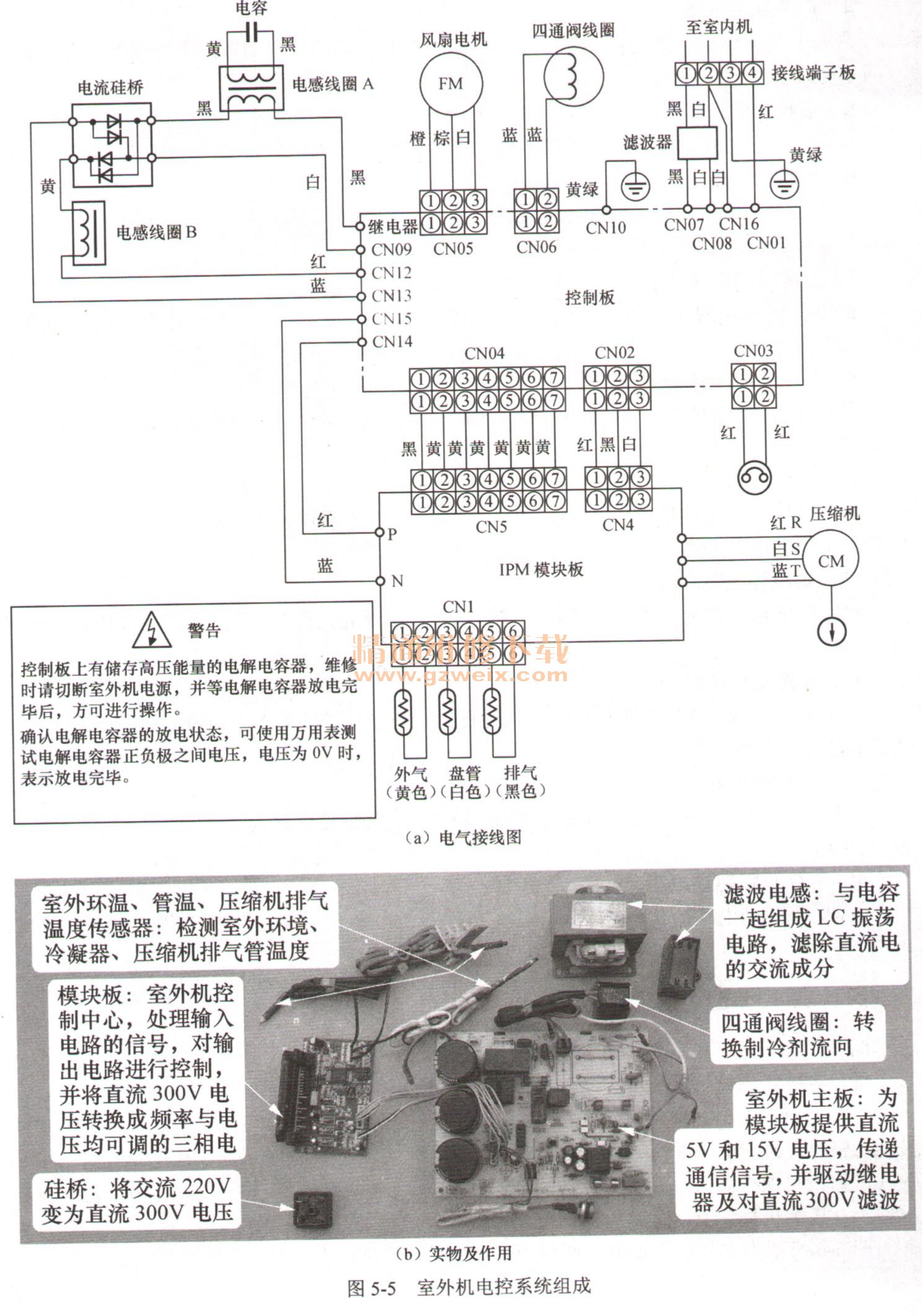

    图5-5(a)所示为室外机电控系统的电气接线图,图5-5(b)所示为实物及作用(不含端子排、电感线圈A、压缩机、室外风机、滤波器等体积较大的元器件)。

    从图上可以看出,室外机电控系统由室外机主板(控制板)、功率模块板(模块板)、滤波器、整流硅桥、电感线圈A、电容、滤波电感(滤波电感B)、压缩机、压缩机顶盖温度开关(压缩机热保护器)、风扇电机、四通阀线圈、室外环温传感器(外气)、室外管温传感器(盘管)、压缩机排气温度传感器(排气)和端子排组成。
    图5-6所示为室外机主板电路原理图,图5-7所示为模块板电路原理图。


    五、室外机主板及模块板插座

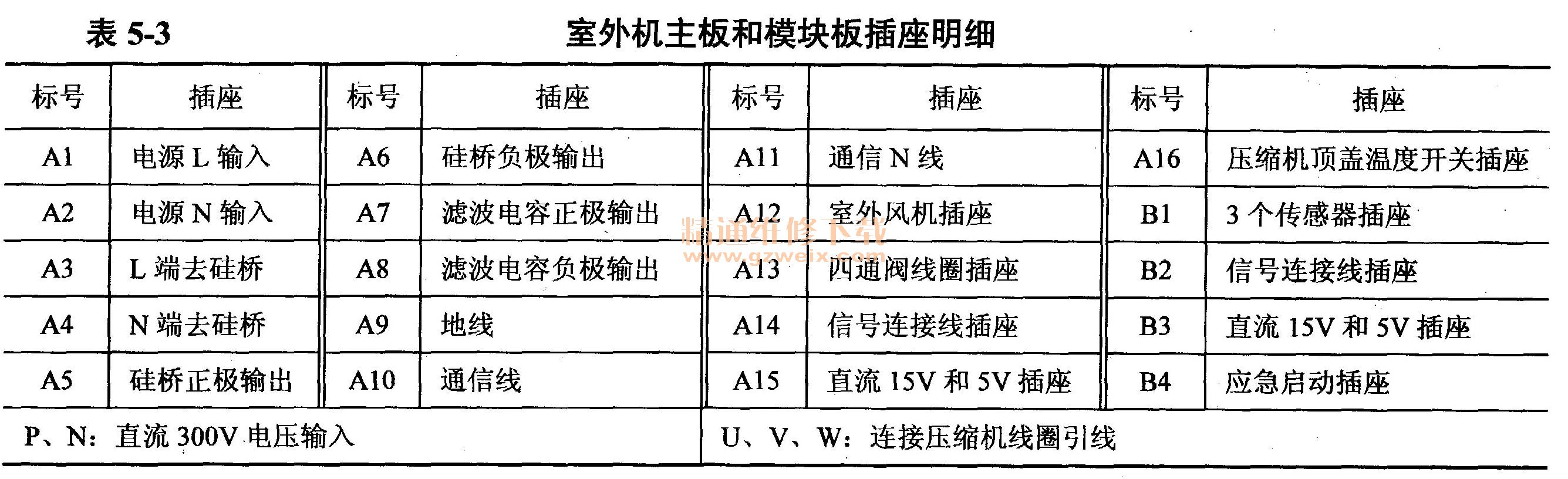

    表5-3为室外机主板和模块板插座明细,图5-8所示为室外机主板和模块板插座。


    1.室外机主板插座
    室外机主板有供电才能工作,为其供电的端子有电源L输入、电源N.输入、地线3个;外围负载有室外风机、四通阀线圈、模块板、压缩机顶盖温度开关等,相对应有室外风机插座、四通阀线圈插座、为模块板提供直流15V和5V电压插座、压缩机顶盖温度开关插座;为了接收模块板的控制信号及传递通信信号,设有连接插座;为了和室内机主板交换信息,设有通信线;同时还要输出交流电为硅桥供电,相应设有两个输出端子;由于滤波电容设在室外机主板上,相应有两个直流300V输入端子和两个直流300V输出端子。
    2.模块板插座
    CPU设计在模块板上,其有供电才能工作,弱电有直流15V和5V电压插座,强电有直流300V供电电压接线端子;为和室外机主板交换信息,设有连接插座;外围负载有室外环温、室外管温、压缩机排气温度3个传感器,因此设有传感器插座;还有模块输出的U、V、W端子,及带有强制启动室外机电控系统的插座。
    说明:
    ①室外机主板插座代号以“A”开头,模块板插座以“B”开头,室外机主板电子元器件以“C”开头,模块板电子元器件以“D”开头。
    ②室外机主板设计的插座,由模块板和主板功能决定,也就是说,室外机主板的插座没有固定规律,插座的设计由机型决定。

    六、室外机单元电路中的主要电子元器件

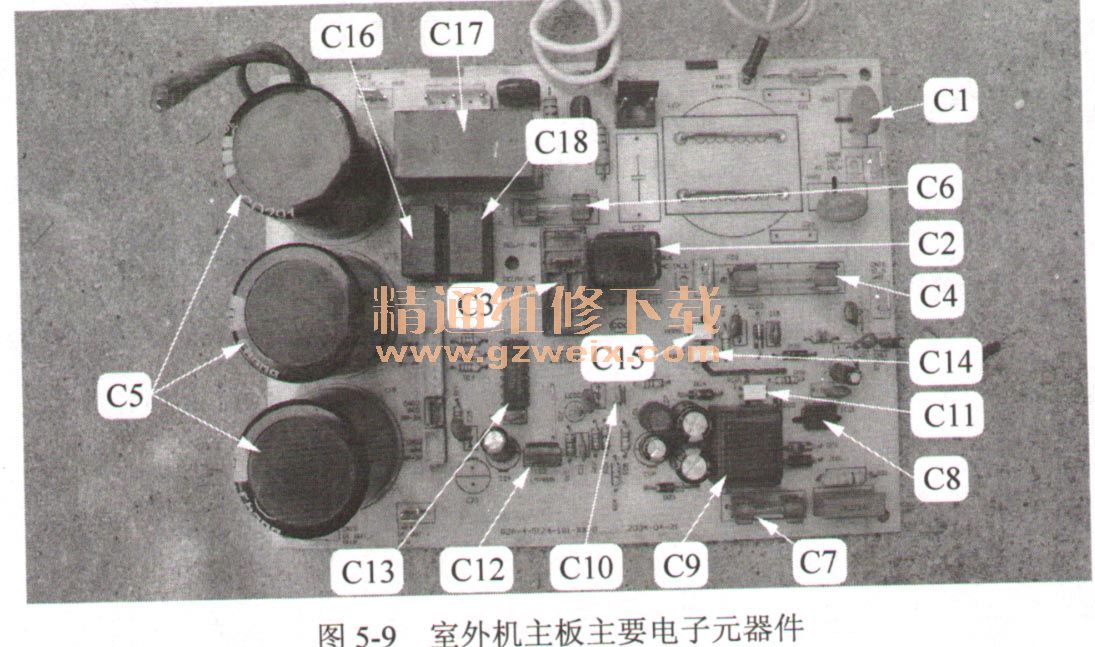

    表5-4为室外机主板及模块板上主要电子元器件明细,图5-9所示为室外机主板主要电子元器件,图5-10所示为模块板主要电子元器件。





    1.直流300V电压形成电路
    该电路的作用是将交流220V电压变为纯净的直流300V电压,由PTC电阻(C2)、主控继电器(C3)、硅桥、滤波电感、滤波电容(C5)和15A保险管(C4)等元器件组成。
    2.交流220V输入电压电路
    交流220V输入电压电路的作用是过滤电网带来的干扰,以及在输入电压过高时保护后级电路,由交流滤波器、压敏电阻(C1)、3.15A保险管(C6)、电感线圈和电容等元器件组成。
    3.开关电源电路
    该电路的作用是将直流300V电压转换成直流15V、直流12V、直流5V电压,其中直流15V为模块内部控制电路供电(模块还设有15V自举升压电路,主要元器件为二极管D9和电容D10),直流12V为继电器及反相驱动器供电,直流5V为CPU等供电。开关电源电路设计在室外机主板上,主要由3.15A保险管(C17)、开关振荡集成电路(C8)、开关变压器(C9)、稳压光耦(C11),稳压取样集成电路 TL431(C 10)及5V电压产生电路7805(C12)等元器件组成。
    4. CPU及其三要素电路
    CPU(Dl)是室外机电控系统的控制中心,处理输入部分电路的信号后对负载进行控制;CPU三要素电路是CPU正常工作的前提,由复位电路和晶振(D2)等元器件组成。
    5.存储器电路
    存储器电路存储相关参数,供CPU运行时调取使用,主要元器件为存储器(D3)。
    6.传感器电路
    传感器电路为CPU提供温度信号。环温传感器检测室外环境温度,管温传感器检测冷凝器温度,压缩机排气温度传感器检测压缩机排气管温度,压缩机顶盖温度开关检测压缩机顶部温度是否过高。
    7.电压检测电路
    电压检测电路向CPU提供输入市电电压的参考信号,主要元器件为取样电阻(D5)。
    8.电流检测电路
    电流检测电路提供压缩机运行电流信号,主要元器件为电流放大集成电路LM358(D4)。
    9.通信电路
    通信电路与室内机主板交换信息,主要元器件为发送光耦(C14)和接收光耦(C15)。
    10.主控继电器电路
    滤波电容充电完成后,主控继电器触点闭合,短路PTC电阻。驱动主控继电器线圈的器件为2003反相驱动器(C13)。
    11.室外风机电路
    室外风机电路控制室外风机运行,主要由风机电容(C18)、室外风机继电器(C16)和室外风机等元器件组成。
    12.四通阀线圈电路
    四通阀线圈电路控制四通阀线圈供电与失电,主要由四通阀线圈继电器(C17)等元器件组成。
    13. 6路信号输出电路
    6路信号控制模块内部6个IGBT的导通与截止,使模块产生频率与电压均可调的模拟三相交流电,6路信号由室外机CPU输出,直接连接模块的输入引脚,设有排阻(D6)。

    14.模块保护信号电路
    模块保护信号由模块输出,直接送至室外机CPU相关引脚。
    15.指示灯电路
    该电路的作用是指示室外机的工作状态,主要元器件为发光二极管(D8)。
