三、FSBB15CH60、PS21867模块引脚功能及区别
    1．引脚功能
    飞兆FSBB 15CH60模块和三菱第三代PS21867模块的引脚功能基本一样，只是排列顺序不同，引脚功能见表5-18。

    2．实物外观

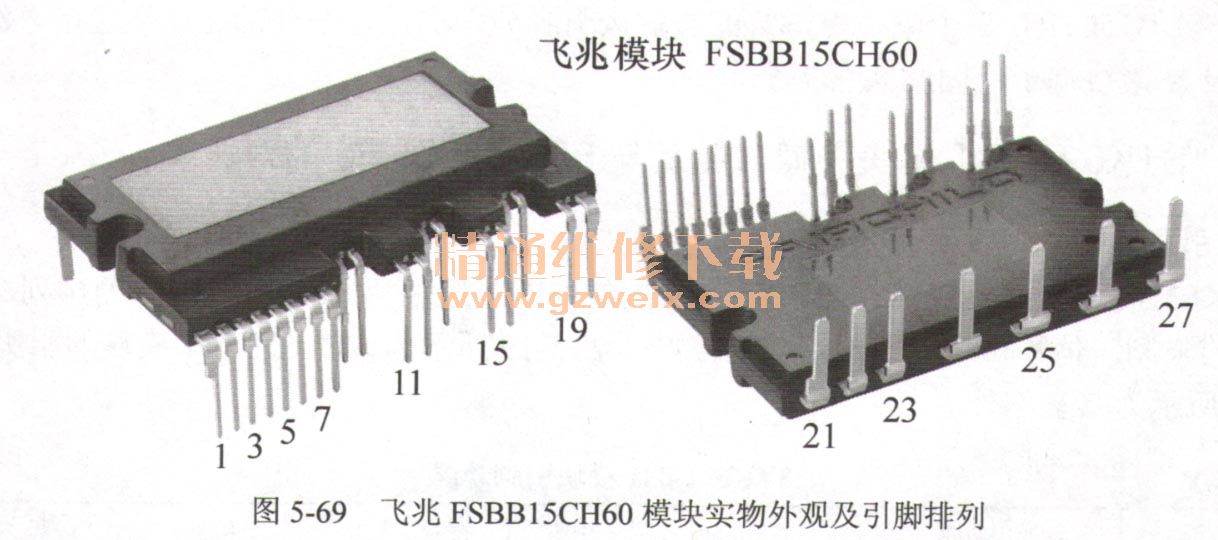

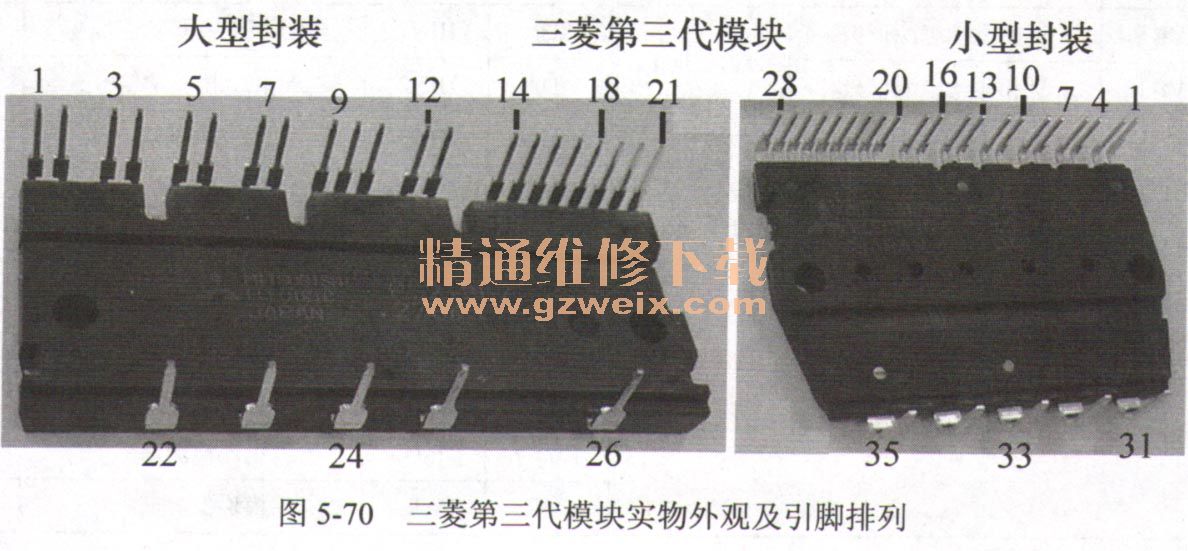

    图5-69所示为飞兆FSBB 15CH60模块实物外观及引脚排列；图5-70所为三菱第三代模块，左侧为大型封装PS21867模块，右侧为小型封装PS21564模块。



    引脚分布在模块两侧，控制部分即弱电处理电路设计在一侧，直流300V引脚及输出引脚作为强电处理电路设计在一侧。
    3．引脚区别
    PS21867模块弱电一侧多了一个11脚，为上桥3个HVIC共用地，在模块外部和下桥LVIC地（15脚）连在一起，接直流15V电压负极，两个引脚的作用和FSBB 15CH60的②脚相同。
    FSBB 15CH60模块强电一侧21～23脚的作用分别是U， V， W下桥IGBT的发射极，实际应用时3个引脚连在一起，经模块电流取样电阻接直流300V电压负极N接线端子，3个引脚所起的作用和PS21867模块的26脚N相同。
    4．模块辨认方法
   （1）弱电一侧
    模块内共有3个HVIC，每个HVIC共连接4个引脚，其中的2个引脚为自举升压电路正极和负极，因此连接HVIC的引脚有12个（包括自举升压电路的6个引脚）。
    FSBB 15CH60模块的自举升压电路引脚在外侧，和下桥的8个引脚为同一水平线；3个上桥信号输入引脚和15V控制电源的引脚在里侧，共有6个引脚单独一个水平线设计。
    PS21867模块连接HVIC的13个引脚（包括HVIC的地线引脚），和下桥的8个引脚在同一水平线上。
   （2）强电一侧
    PS21867模块强电一侧共有5个引脚，分别是P， N， U， V， W，按常规模块的引脚设计；而FSBB 15CH60 3个下桥IGBT的发射极引脚分别引出，在外部连在一起接直流300V电压负极N接线端子，因此共有7个引脚。

    四、STK621-031模块}l脚功能及与FSBB15CH60的对比
    1．引脚功能
    STK621-031是最早应用在变频空调器中的单电源模块，引脚较少且在一侧排列，由于早期技术的限制，体积相对较大，目前己停产。表5-19所示为STK621-031模块的引脚功能，图5-71所示为其实物外观。





    2，引脚对比说明
    三洋STK621-031模块实际只有18个引脚，飞兆FSBB 15CH60模块共有27个引脚，相比而言少了9个引脚，但所起的作用基本相同，两个模块如果配上各自的外围元器件可以使用在同一块模块板上面。比如海信KFR-26GW/ 11 BP早期模块板使用STK621-031模块，后期模块板使用FSBB 15CH60模块，而控制电路板使用相同型号的CPU，单元电路也基本相同。

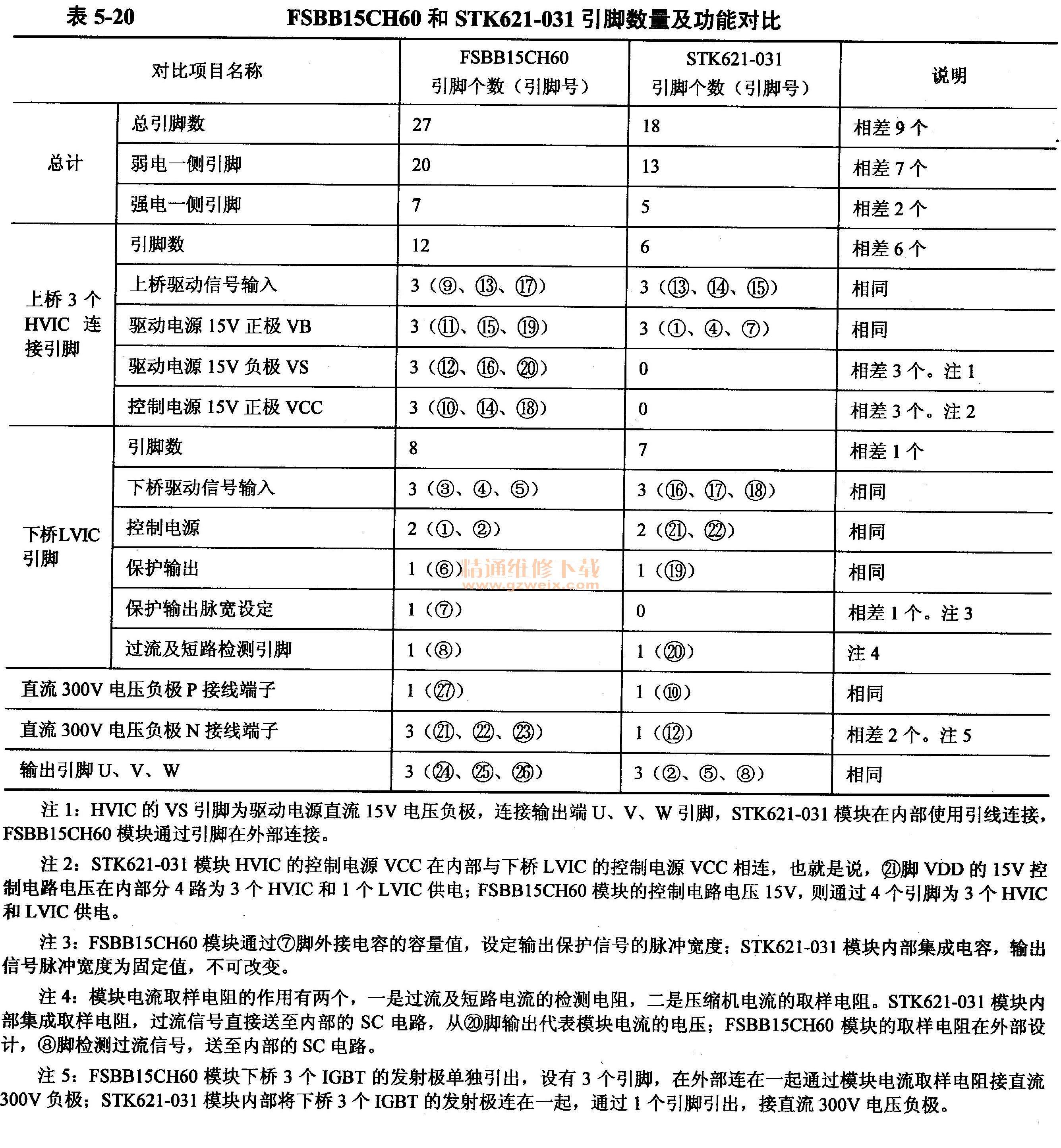

    STK621-031之所以以较少的引脚起到与FSBB 15CH60相同的作用，原因就是部分引线集成在模块内部，并没有使用引脚。表5-20所示为FSBB 15CH60和STK621-031引脚数量及功能对比。
