第三节 室内机单元电路
    海信KFR-26GW/11BP室内机主板单元电路和海信KFR-2601GW/BP相比，输入部分的过零检测电路、传感器电路及输出部分的指示灯电路有比较大的差别，本节作重点介绍；而其他单元电路基本相同，本节只是简单介绍其工作原理，相关知识参见第3章内容，相同之处不再一一赘述。
    另外，遥控器两者通用，工作原理也相同，本节不再叙述，相关知识参见第3章第6节内容。

    一、室内机单元电路方框图

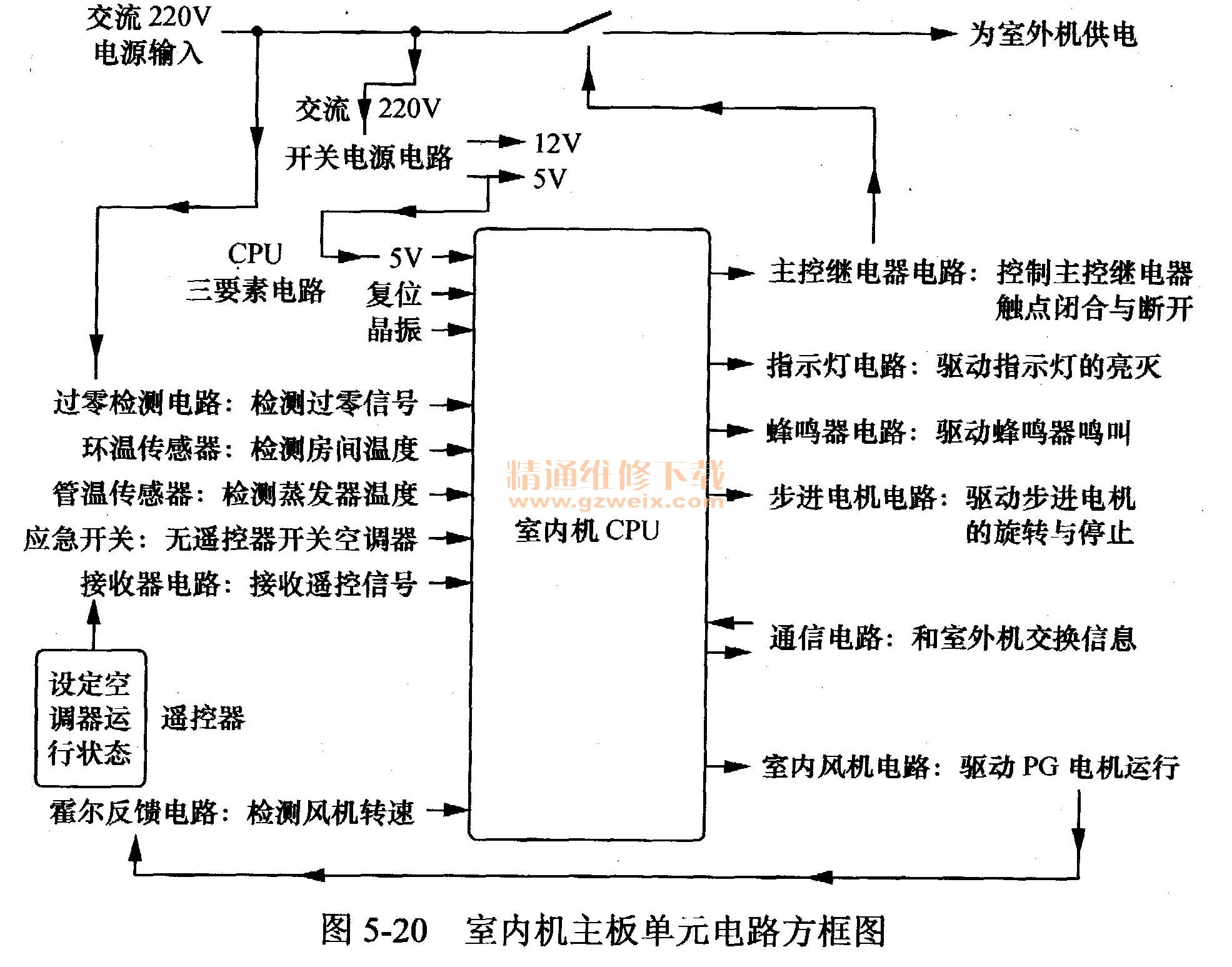

    图5-20所示为室内机主板单元电路方框图，图中左侧为输入部分电路，右侧为输出部分电路。

    二、输入部分电路
    1．应急开关电路

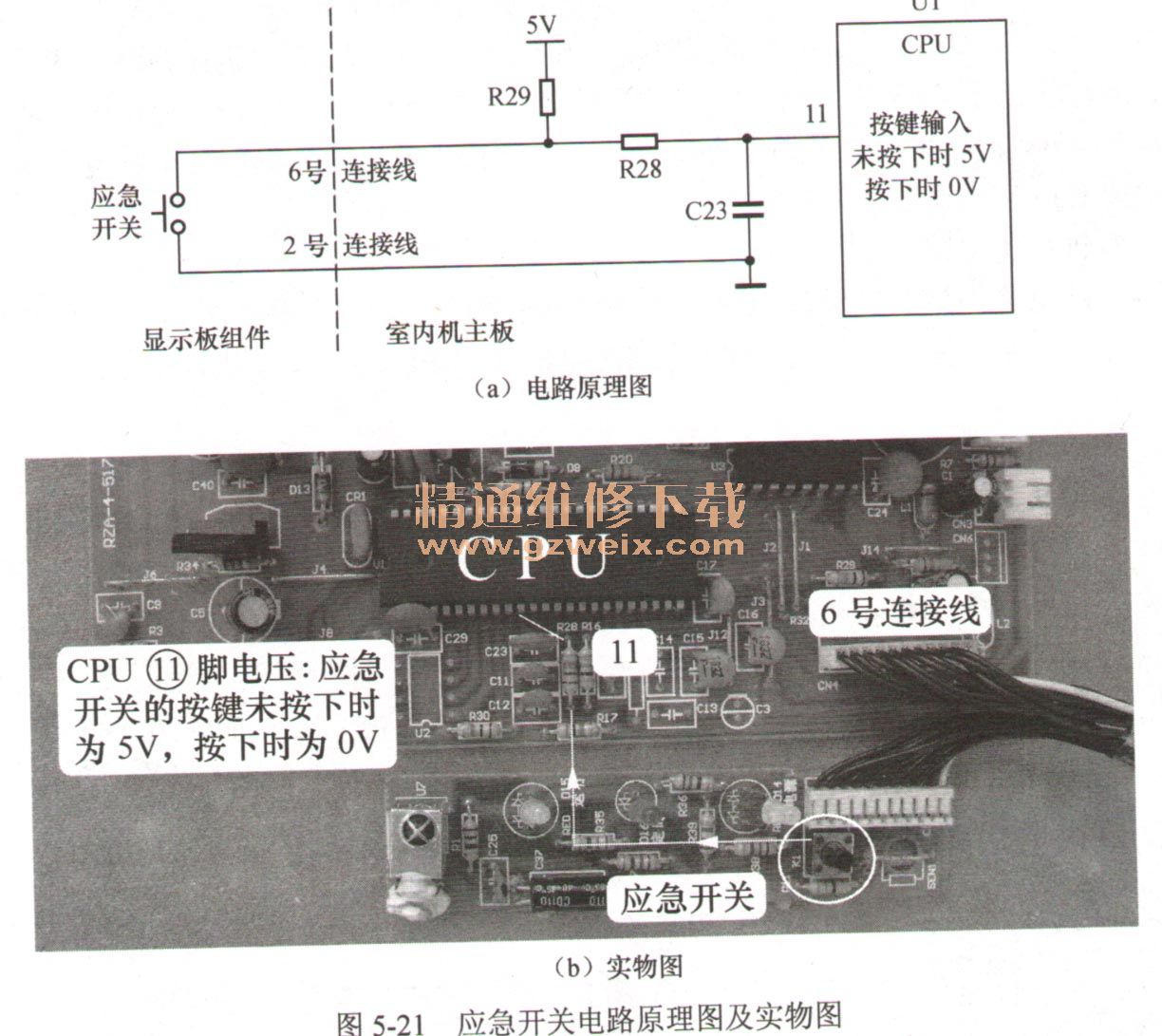

    图5-21（a）所示为海信KFR 26GW/11BP应急开关电路原理图，图5-21（b）所示为实物图。

    该电路的作用是无遥控器可以开启和关闭空调器。CPU11脚为应急开关信号输入引脚，正常即应急开关未按下时为高电平直流5V；在无遥控器需要开启或关闭空调器时，按下应急开关的按键，11脚为低电平0V、CPU根据低电平时间长短进入各种控制程序。
    该电路的关键元器件、常见故障等相关知识参见第3章第3节的第一部分内容。
    2．遥控信号接收电路
    图5-22（a）所示为海信KFR-26GW/ 11 BP遥控信号接收电路原理图，图5-22（b）所示为实物图。

   （1）工作原理
    该电路的作用是处理遥控器发送的信号并送至CPU相关引脚。遥控器发射含有经过编码的调制信号，以38kHz为载波频率发送至接收器，接收器将光信号转换为电信号，并进行放大、滤波、整形，经电阻R11及R16送至CPU12脚，CPU内部电路解码后得出遥控器的按键信息，从而对电路进行控制；CPU每接收到遥控信号后会控制蜂鸣器响一声给予提示。
    该电路的关键元器件、测量接收器方法、常见故障等相关知识参见第3章第3节的第二部分内容。

  （2）早期和目前的接收器在出厂时的不同之处
    图5-23所示为早期和目前空调器中的接收器的引脚区别。

    早期大多数品牌空调器室内机显示板组件上的接收器引脚裸露在外，容易因受潮引起接收器漏电，出现不能接收遥控信号的故障，并且这是一种通病，无论是变频空调器或定频空调器，在绝大部分空调器品牌中均会出现。
    实际上门检修时，一般不用更换接收器，使用电吹风加热接收器，或使用螺丝刀轻轻敲击接收器表面，即可排除故障。但这是一种治标不治本的方法，空调器使用一段时间之后还会再次出现相同的故障，根治的方法就是在更换质量好的接收器后，在引脚表面涂上一层绝缘胶。目前出厂的大多数品牌空调器，接收器引脚均涂有绝缘胶，以降低不接收遥控信号故障的比例。
    3．传感器电路
   （1）安装位置

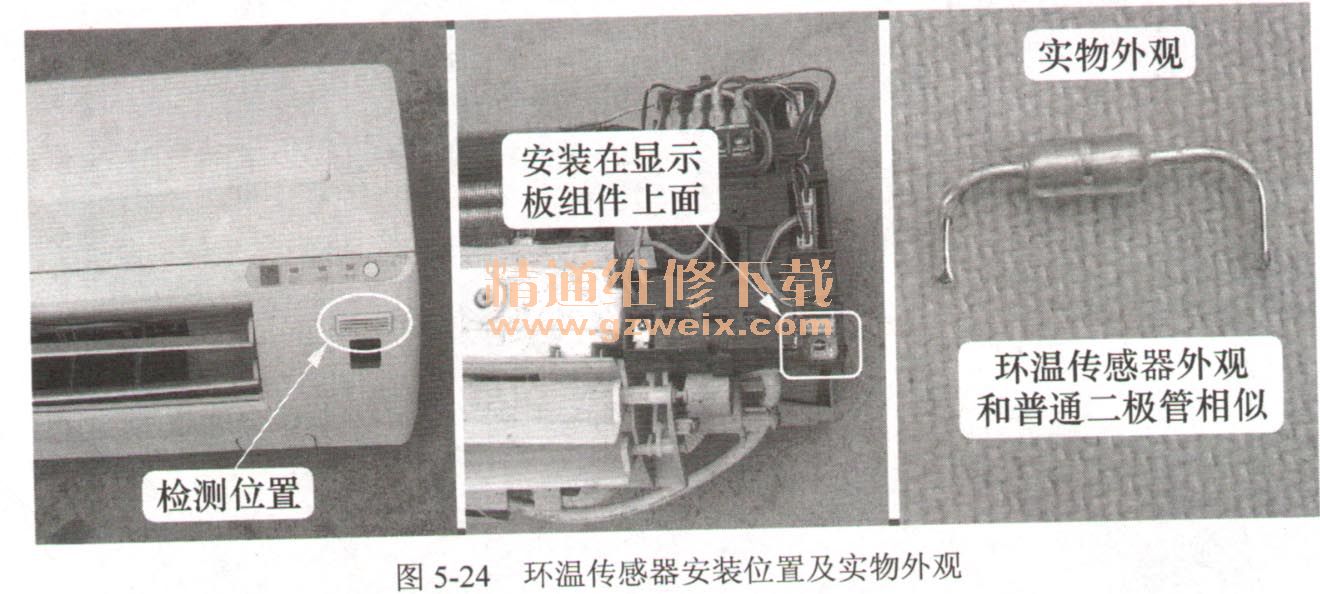

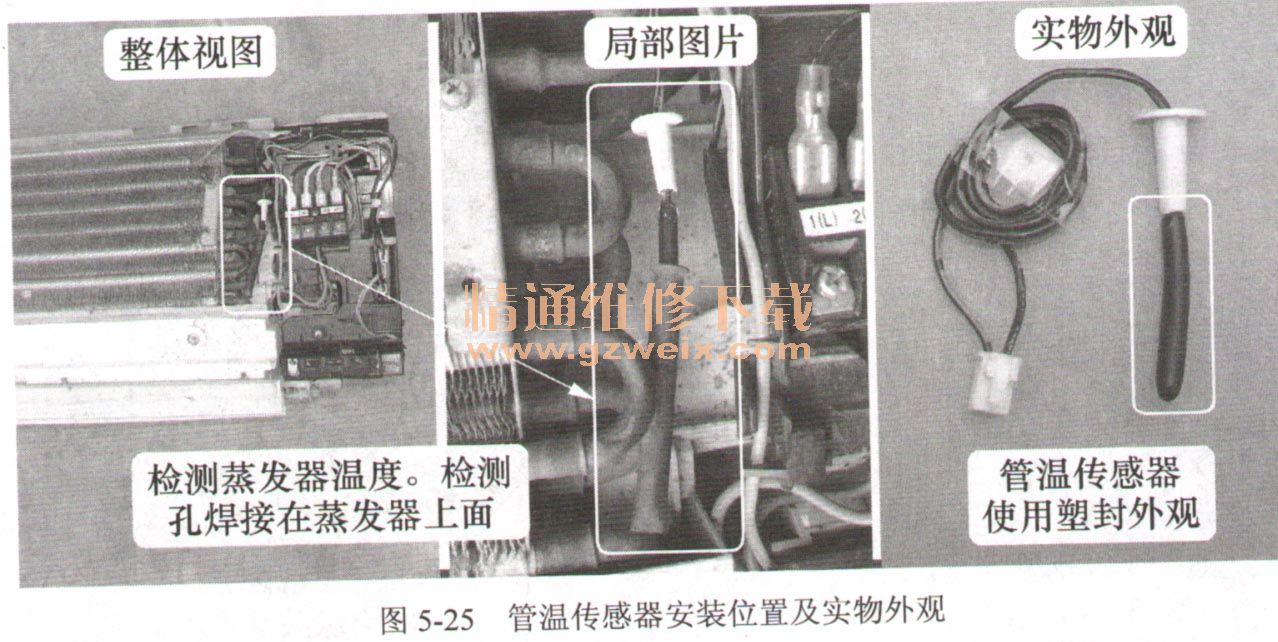

    图5-24所示为环温传感器安装位置及实物外观，图5-25所示为管温传感器安装位置及实物外观。



    室内机传感器有两个，即环温传感器和管温传感器。本机的环温传感器比较特殊，与常见机型不同，没有安装在蒸发器的进风面，而是直接焊接在显示板组件上面（相对应主板没有环温传感器插座），且实物外观同普通二极管相似；管温传感器与常见机型相同。
    （2）工作原理
    图5-26所示为海信KFR-26GW/11BP传感器电路原理图，图5-27所示为管温传感器信号流程。



    室内机CPU的20脚检测室内环温传感器温度，19脚检测室内管温传感器温度，两路传感器工作原理相同，均为传感器与偏置电阻组成分压电路，传感器为负温度系数（NTC）的热敏电阻。以室内管温传感器电路为例，如蒸发器温度由于某种原因升高，室内管温传感器温度也相应升高，其阻值变小，根据分压电路原理，分压电阻R22分得的电压也相应升高，输送到CPU19脚的电压升高，CPU根据电压值计算得出蒸发器的实际温度，并与内置的数据相比较，对电路进行控制。假如在制热模式下，计算得出的温度大于78℃，则控制压缩机停机，并显示故障代码。
    该电路的传感器特性、电路组成与作用、温度与电压对应表、常见故障、传感器检测方法等相关知识参见第3章第3节的第三部分内容。

    4．过零检测电路
   （1）作用
    该电路的作用为CPU提供电源电压的零点信号，以便CPU在零点附近驱动光耦可控硅的导通角，通过软件计算出电源供电是否存在瞬时断电的故障。本机主板供电使用开关电源，过零检测电路的取样点为交流220V。
    说明：如果室内机主板使用变压器降压型电源电路，则过零检测电路取样点为变压器次级整流电路的输出端。两者电路设计思路不同，使用的元器件及检测点也不相同，但工作原理类似，所起的作用是相同的。

   （2）工作原理

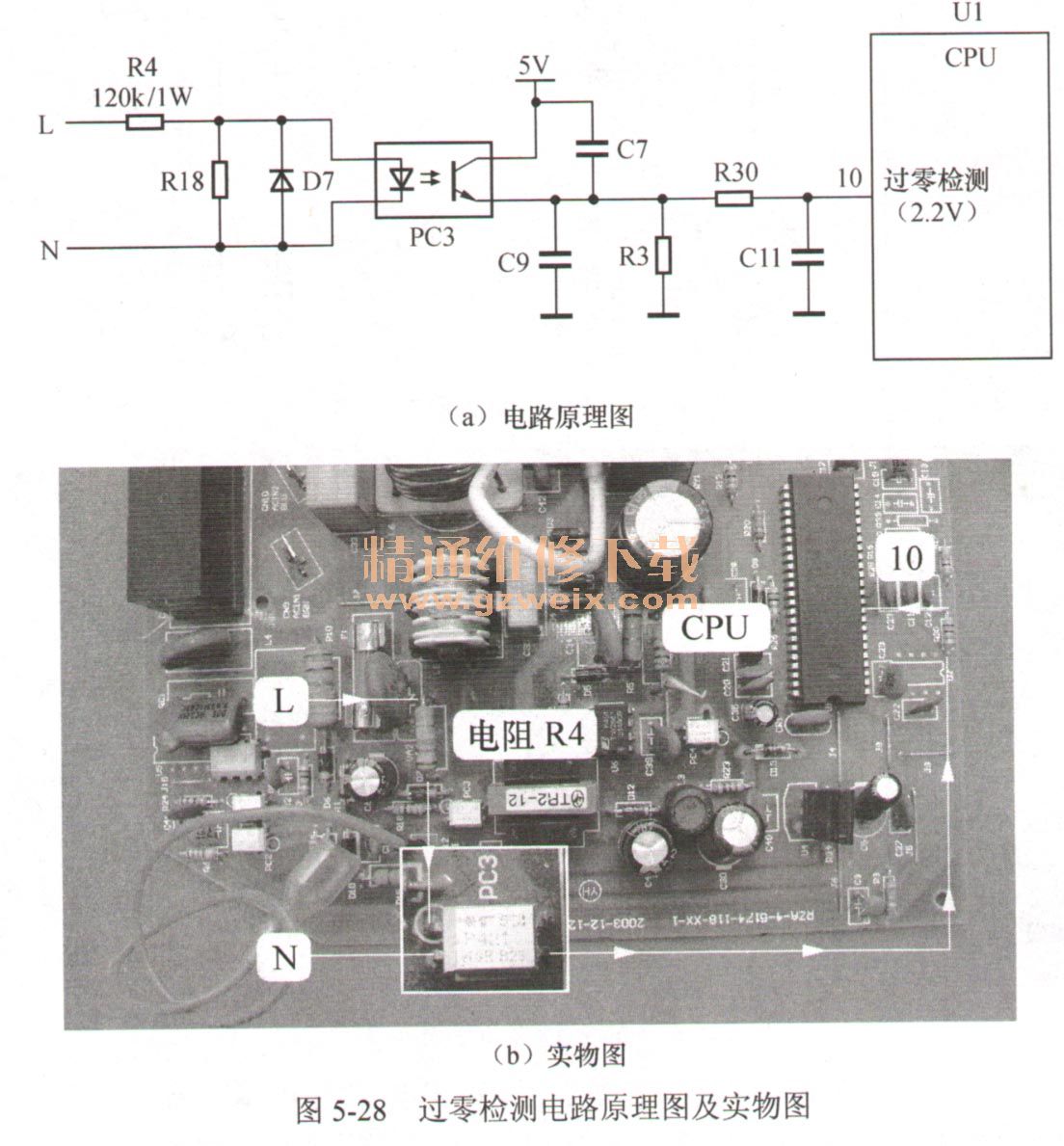

    图5-28（a）所示为海信KFR 26GW/11BP过零检测电路原理图，图5-28（b）所示为实物图。

    从电路原理图可以看出，本机过零检测电路与海信KFR-2601 GWBP室外机瞬时停电检测电路基本相同（第4章第3节的第四部分内容），工作原理也基本相同，只是所起的作用不同。
    电路主要由电阻R4、光耦PC3等主要元器件组成。交流电源处于正半周即L正、N负时，光耦PC3初级得到供电，内部发光二极管发光，使得次级光电三极管导通，5V电压经PO次级、电阻R30为CPU⑩脚供电，为高电平5V；交流电源为负半周即L负、N正时，光耦PC3初级无供电，内部发光二极管无电流通过不能发光，使得次级光电三极管截止，CPU⑩脚经电阻R30、R3接地，引脚电压为低电平0V。
    交流电源正半周和负半周极性交替变换，·光耦反复导通、截止，在CPU⑩脚形成100Hz脉冲波形，CPU内部电路通过处理，检测电源电压的零点及供电是否存在瞬时断电。
    交流电源频率为每秒50Hz，每1Hz为一周期，一周期由正半周和负半周组成，也就是说CPU⑩脚电压每秒变化100次，速度变化极快，万用表显示值不为跳变电压而是稳定的直流电压，实测⑩脚电压为2.2V，光耦PC3初级为0.2V。
（3）常见故障
    CPU⑩脚正常时为跳变电压，常见故障为电阻R4开路、光耦PC3初级发光二极管开路或内部光源传送不正常，次级一直处于截止状态，使CPU⑩脚恒为低电平0V，开机后室内风机不能运行，整机也不工作，并报“瞬时停电” 或“无过零信号”的故障代码。
    5．霍尔反馈电路
    图5-29（a）所示为海信KFR 26GW/11BP霍尔反馈电路原理图，图5-29（b）所示为实物图。

    PG电机旋转一圈，内部霍尔元件会输出一个脉冲信号或几个脉冲信号（厂家不同，脉冲数量不同），CPU根据脉冲信号数量计算出实际转速。
    该电路的作用是向CPU提供代表PG电机实际转速的霍尔信号，由PG电机内部霍尔反馈元件、电阻R7/R17、电容C12和CPU的⑨脚组成。
    PG电机内部设有霍尔元件，旋转时输出端输出霍尔信号，通过CN2插座、电阻R17提供给CPU⑨脚，CPU内部电路计算出实际转速，与目标转速相比较，如有误差通过改变光耦可控硅导通角，从而改变PG电机工作电压，使实际转速与目标转速相同。
    PG电机停止运行时，根据内部霍尔元件位置不同，霍尔反馈插座的信号引针电压即CPU⑨脚电压为5V或0V; PG电机运行时，不论高速还是低速，电压恒为2.5V，即供电电压5V的一半。
    该电路的常见故障及霍尔元件检查方法等相关知识参见第3章第5节第五部分的内容。
