看图学习变频空调器电控系统维修
来源:本站整理  作者:佚名  2015-09-06 05:30:44




    二、CPU及其三要素电路
    1. CPU简介
    CPU是主板上体积最大、引脚最多的器件,是一个大规模的集成电路,是电控系统的控制中心,内部写入了运行程序。室内机CPU的作用是接收使用者的操作指令,结合室内环温、管温传感器等输入部分电路的信号进行运算和比较,确定运行模式(如制冷、制热、除湿和送风等),并通过通信电路传送至室外机主板CPU,间接控制压缩机、室外风机、四通阀线圈等部件,使空调器按使用者的意愿工作。

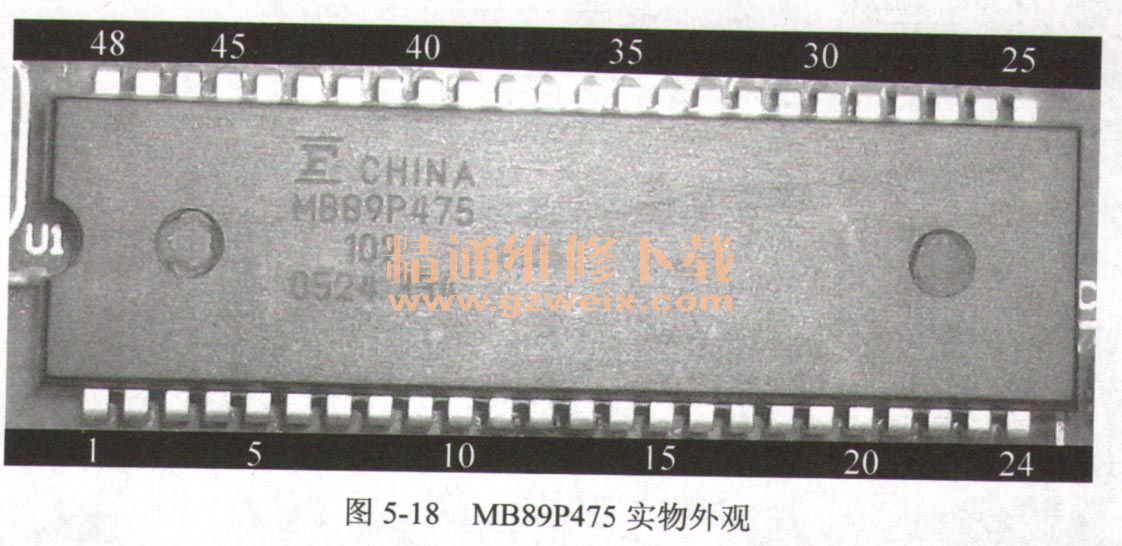

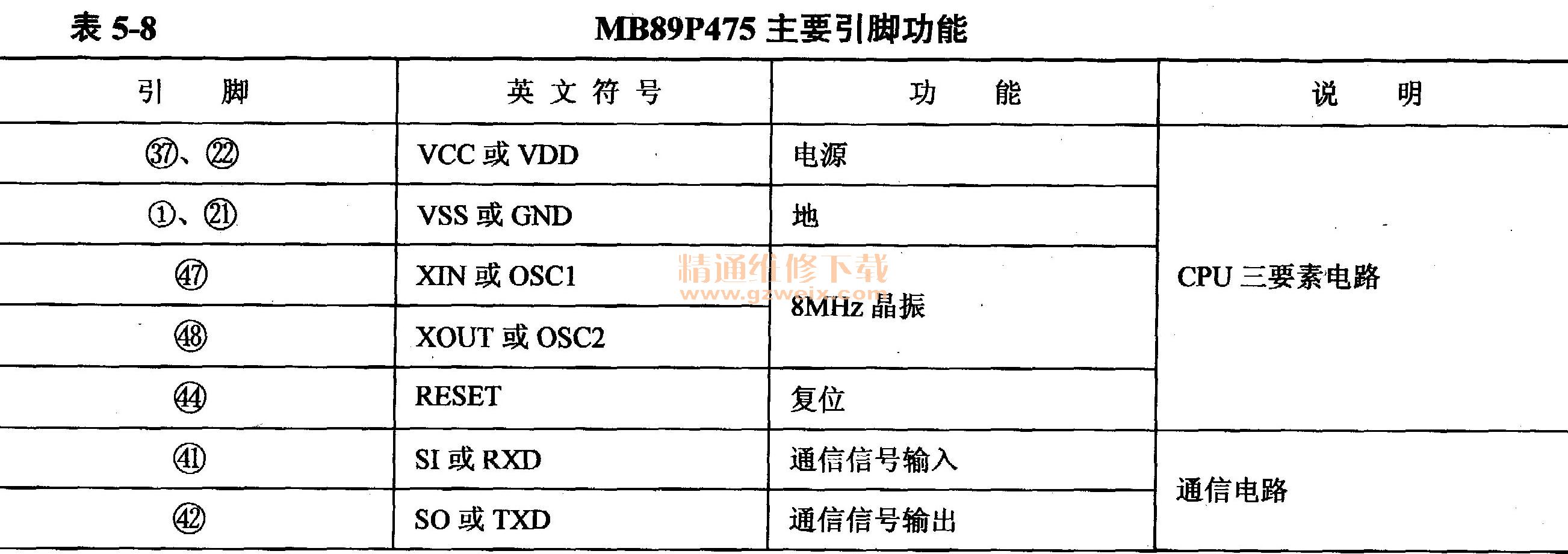

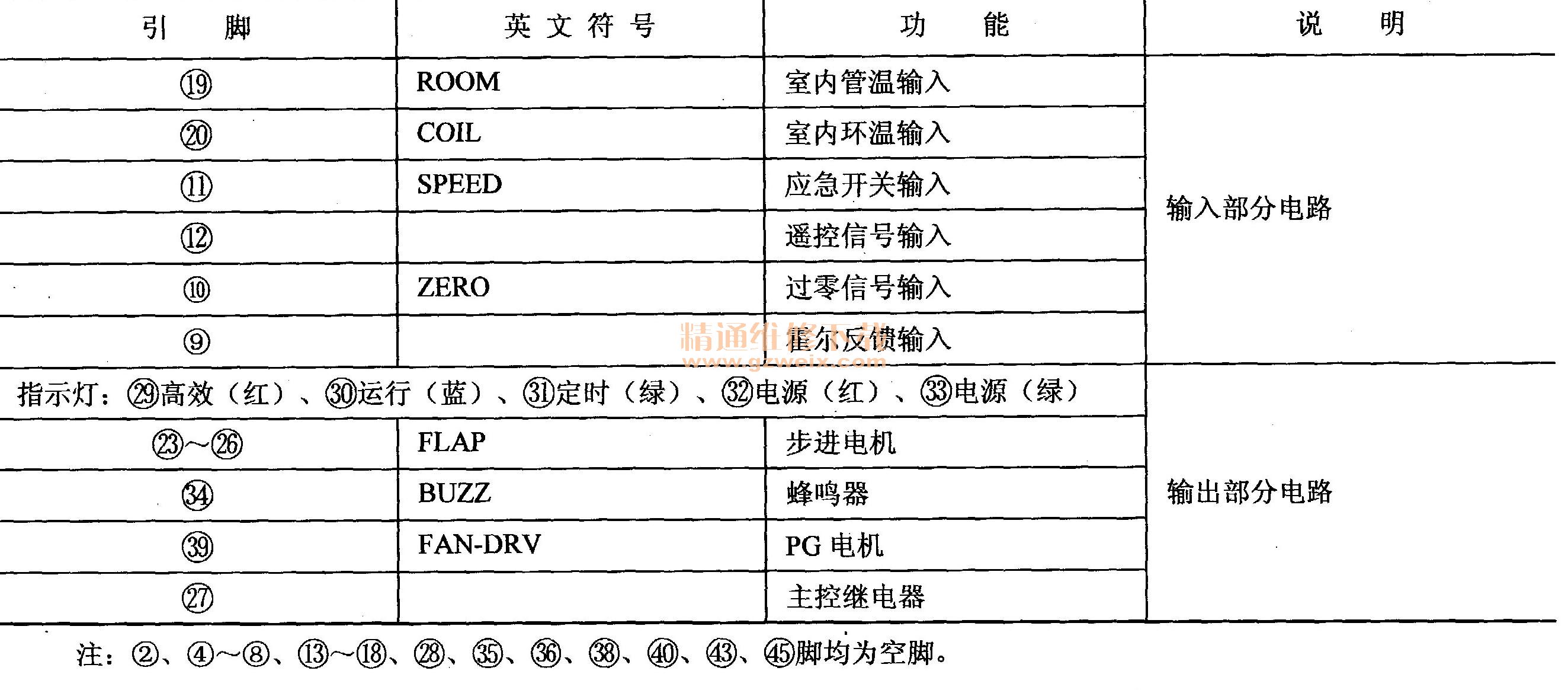

    海信KFR-26GW/11 BP室内机CPU型号为MB89P475,主板代号U1,共有48个引脚,图5-18所示为其实物外观,表5-8为主要引脚功能。



    2. CPU三要素电路工作原理
    图5-19(a)所示为CPU三要素电路原理图,图5-19(b)所示为实物图。

    电源、复位、时钟振荡电路称为三要素电路,是CPU正常工作的前提,缺一不可,否则会死机,引起空调器上电后室内机主板无反应的故障。

   (1)电源
    CPU37脚是电源供电引脚,电压由7805的③脚输出端直接供给。
    CPU46脚为接地引脚,和7805的②脚相连。
   (2)复位电路
    复位电路使内部程序处于初始状态。CPU的44脚为复位引脚,外围元器件IC 1(HT7044A)R26、C35、C201、D8组成低电平复位电路。开机瞬间,直流5V电压在滤波电容的作用下逐渐升高,当电压低于4.6V时,IC1的①脚为低电平,加至44脚,使CPU内部电路清零复位;当电压高于4.6V时,IC 1的①脚变为高电平,加至CPU44脚,使其内部电路复位结束,开始工作。电容C35用来调整复位时间。
   (3)时钟振荡电路
    时钟振荡电路提供时钟频率。CPU47、48为时钟引脚,内部振荡器电路与外接的晶振CR1组成时钟振荡电路,提供稳定的8MHz时钟信号,使CPU能够连续执行指令。
