5．常见故障
    检修开关电源电路时，在输入侧直流300V电压正常的前提下，如输出侧的支路电压均为0v，为开关电源没有工作，检查初级振荡电路；如输出侧的支路电压一部分正常，一部分为0v或低于正常值较多，为相应支路出现故障，检查相应支路的次级整流电路。
    开关电源在实际维修中出现故障的概率较高，以本节的分离元器件型开关电源为例，常见故障如下（故障元器件的安装位置如图4-12所示）。
   （1）启动电阻开路
    启动电阻在本机电路原理图上代号为R2，规格为200kΩ/1 W，发生开路的故障率较高，导致开关电源不能起振工作，次级输出电压为0V，因而室外机CPU不能工作，室内机主板CPU因检测不到室外机CPU反馈的通信信号，报出“通信故障”的故障代码。如将其改为两个100kΩ/1 W的电阻串联，则会降低故障发生的概率。
   （2）开关管短路
    在本机电路原理图上代号为DQ 1，型号为25C3150，出现的故障通常为集电极与发射极短路，由于和模块P、N端子并联，其短路后相当于模块P、N端短路，在室外机上电为滤波电容充电时，PTC电阻温度迅速升高，阻值变为无穷大，室外机同样没有电源，因而室内机主板CPU报出“通信故障”的故障代码。
   （3）整流二极管短路
    在本机电路原理图上代号为D3、D4、D5、D6、D7，型号为FR 107。假如D3正负极短路，开关变压器1-2绕组也处于短路状态，开关管负载变大，表面温度迅速增高，容易导致过热损坏，同时其他支路的输出电压也降低一半，室外机主板没有工作电源，室内机主板CPU同样报出“通信故障”的故障代码。
    6．开关电源故障简单检修方法
    如果对开关电源电路的工作原理不是很熟悉，可以将其看作是一个“模块”。检修时只要输入侧的直流300V电压正常，而输出侧的直流电压为0V或低于正常值，便可以判断开关电源电路出现故障，直接更换相应的电路板即可。如果已经检查出开关电源的故障元器件，但购买不到型号相同的配件或替代配件，也只能更换相应的电路板。
    开关电源电路通常设计在室外机主板上，因此需要更换室外机主板；早期一部分机型设计在模块板（如本节所示机型）上，损坏后则需要更换模块板。

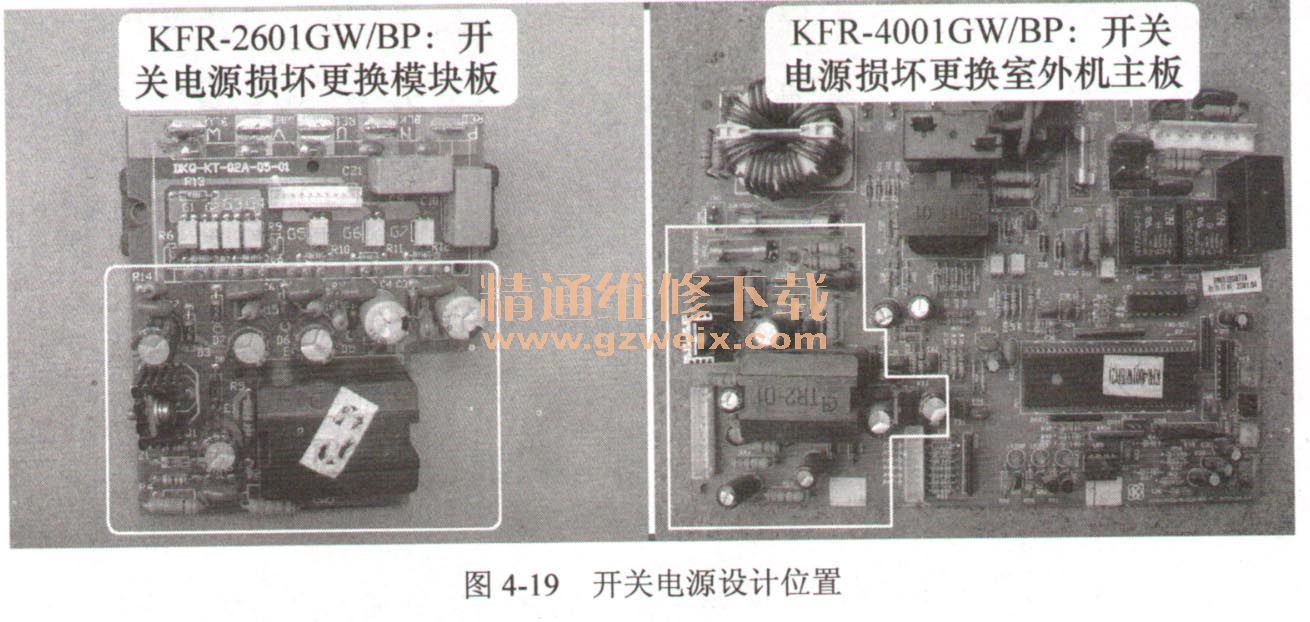

    例如海信变频空调器，工作原理及元器件型号相同的开关电源电路，假设开关管2SC3150损坏，因无配件需要更换电路板时，KFR-2601 GWBP更换的是模块板，KFR-4001 GWBP更换的是室外机主板，如图4-19所示。

    7．使用电源模块维修开关电源
    当开关电源电路损坏后，如果检查不出故障元器件或查出故障元器件但购买不到相同型号及替代的配件，或由于机型太老等原因导致没有相同型号的电路板更换时，可以使用修复彩色电视机开关电源电路常用的电源模块，具体内容参见本书第6章第1节内容。
    8．停止供电后开关电源工作时间
    室外机外壳上的电气原理图中通常会提示：停止供电后室外机内仍有高压，需要间隔2min后才能检修。这里所说的高压就是指滤波电容存储的直流300V电压，间隔2min指开关电源电路为其提供放电回路，将直流300V电压下降到安全电压范围以内所需要的时间。

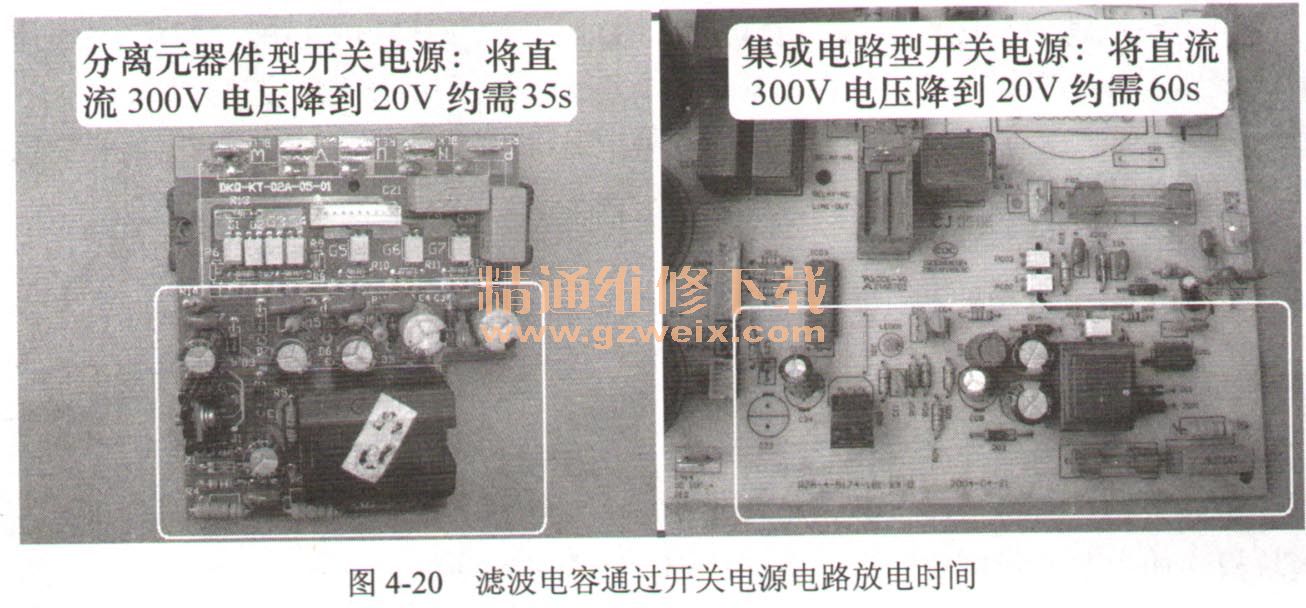

    实践测试说明，早期的分离元器件型开关电源电路（以海信KFR-2601 GWBP为例）和目前的集成电路型开关电源电路（以海信KFR-26GW/ 11 BP为例），在电路正常工作的前提下，两者泄放电压所需要的时间不同，如图4-20所示。

    分离元器件型开关电源电路，滤波电容容量为2 500μF，从直流300V下降到直流70V左右（此时开关电源不再工作）需要25s，下降到直流20V需要35s，下降到5V需要95s;集成电路型开关电源电路，滤波电容容量为1 500μF，从直流300V下降到直流57V左右（此时开关电源不再工作）需要45s，下降到20V需要60s 。
    从以上数据可以看出，使用分离元器件型开关电源电路的空调器在室外机停止供电35s后就可以开始检修，而使用集成电路型开关电源电路的空调器则需要等待60s左右。当然，在实际检修中，滤波电容的电压是否降到安全范围以内，最好以万用表测量为准，以防电击伤人的事故发生。
    上述的测试也从侧面说明，分离元器件型开关电源消耗功率大，而集成电路型开关电源消耗功率小。
    9.滤波电容人为放电方法
    关断室外机的交流供电以后，滤波电容的直流300V电压，在开关电源电路正常工作时，只需60s左右就基本上释放完毕。但如果启动电阻开路、开关省基极与发射极（或集电极）开路、开关电源3.15A供电保险管开路等原因致使开关电源不工作，引起直流300V电压无放电回路时，滤波电容上的电压能保持很长时间而不下降。在此种情况下，检修室外机电控系统前，需要将直流300V电压人为释放。

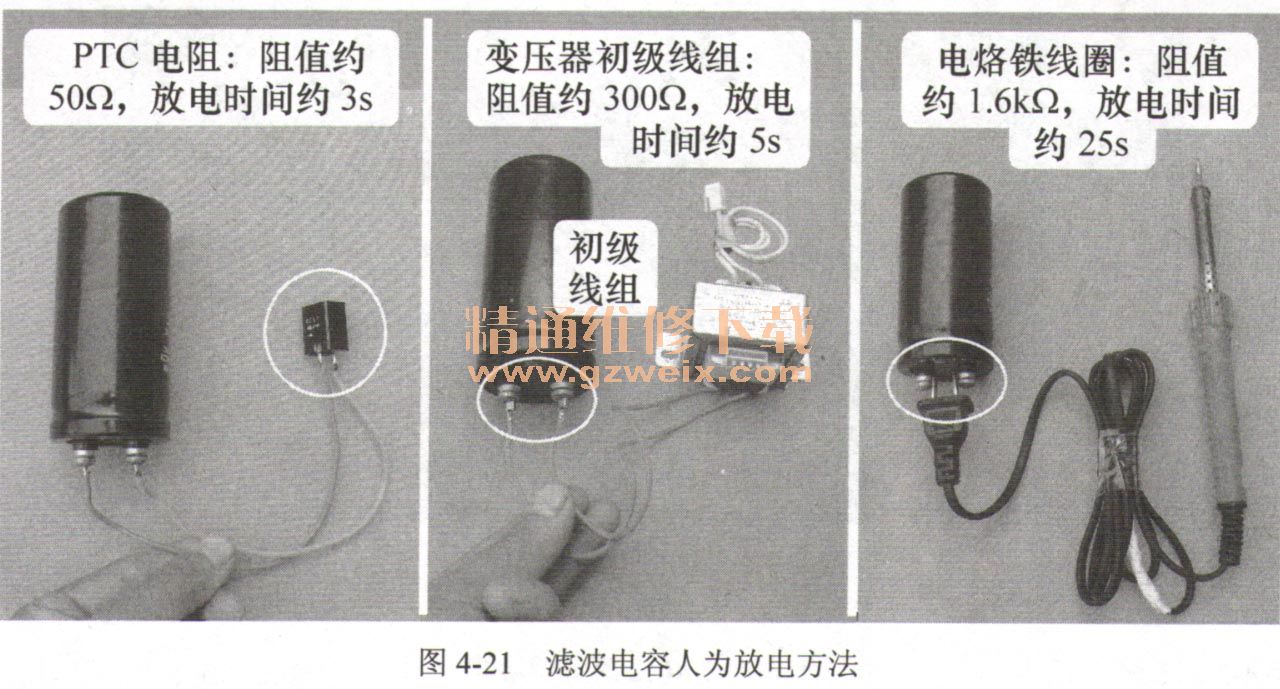

    选用容量为2 500μF的滤波电容，以常用的3种方法试验放电时间，如图4-21所示，结果如下。

（1） PTC电阻
    在PTC电阻两端焊上引线，并联在滤波电容两端以释放电压。PTC电阻静态阻值约50Ω， 3s左右即可将直流300V电压下降至0V以下，但在并联时会出现打火的现象。
   （2）变压器初级绕组将变压器初级绕组的引线并联在滤波电容两端以释放电压。阻值约3 00Ω的初级绕组，2s即可将直流300V电压降至20V以下，5s可降至0V以下。
   （3）电烙铁
    将电烙铁插头直接并联在滤波电容两端以释放电压。功率30W的电烙铁线圈阻值约1.6kΩ，10s可将直流300V电压下降至20V以下，25s可降至0V以下。
    说明：在实际操作时，如果滤波电容焊在室外机主板上面，可以将引线或插头并联在模块P、N端子，也相当于并联在滤波电容两端。
