折叠处式软顶后窗敲打折盛式软顶架（角形篷架）
    涉及车辆：E88
    故障现象：在运动过程中（打开和关闭折叠式软顶），张紧架竖起时后窗敲打折叠式软顶架（角形篷架），引起干扰噪音。
    故障诊断：后窗和折叠式软顶架（角形篷架）进行相对运动，由于受到公差限制，因此发出啪嗒声噪音。
    故障排除：张紧箍服务套件54 34 7353187（图15）由两个隔套（ A）和一个弹簧片（B）组成。
1．将折叠式软顶向中间位置移动（图16），保持接通点火开关！



    2．将隔套套到右侧和左侧的液压缸张紧杆上（图17）并略微按上。此时隔套的槽口必须朝下。

    3．关闭点火开关并等待，直到液压装置失压。在下个步骤中，用手将张紧箍移动到终端位置（图18）。同时彻底将隔套按入位置中（图19）。



    4．用合适的支撑工具固定张紧箍，防止其弯折。

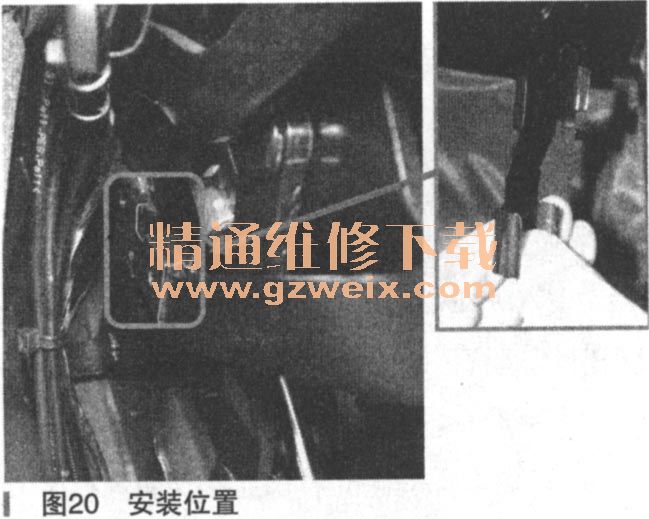

    5．在车辆右侧主轴承上将弹簧片装到固定夹的导杆上（图20）。这样可修正霍尔传感器的切换点。
