宝马折叠式软顶盖罩未锁止
    涉及车辆：E88。
    故障现象：收起折叠式软顶时，检查控制信息“折叠式软顶盖罩未锁止”始终显示。
    故障诊断：折叠式软顶盖罩机械机构锁止系统或解除联锁系统的设计有误差或霍尔传感器未正确定位，都会引起折叠软顶盖罩不锁止。
    工作步骤：
    第1点：生产日期至2011年4月30日止的车辆。
    第2点：生产日期自2011年5月1日起的车辆。
      第1点：
    检查折叠式软顶盖罩右侧和左侧是否已机械锁止。
    如果已锁止，则检查霍尔传感器的功能，必要时校正其位置。
    如果折叠式软顶盖罩两侧未锁止，必须在掣子操纵杆两侧各安装一个塑料盖（零件号码：54 34 7 219 122）。
    提示：如果装配塑料盖时折叠式软顶半开，则需用合适的工具支撑折叠式软顶，因为液压装置在约10 min后会因失压而关闭。
    插图19以右侧为例展示了塑料盖必须安装的区域。

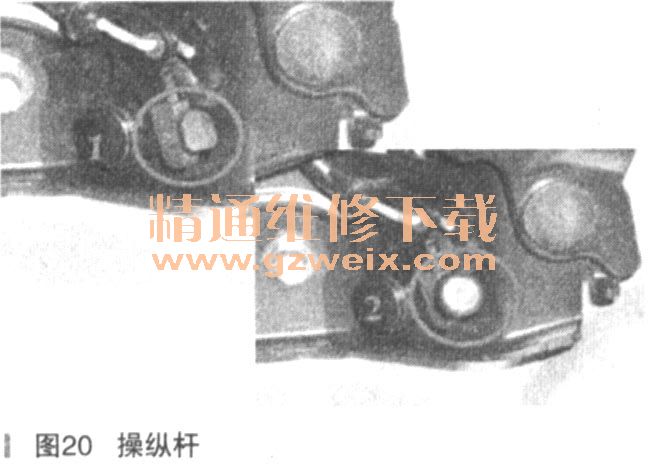

    插图20展示了无塑料盖的操纵杆（1）、带塑料盖的操作杆（2）。

      第2点：
    可能出现的故障症状是折叠式软顶盖罩未锁止或锁止时发出噪音。
    检查卡钩（图21）有无在外表面受损：

    卡钩的外侧未受损。
    原因：掣子松开过晚或不够远。

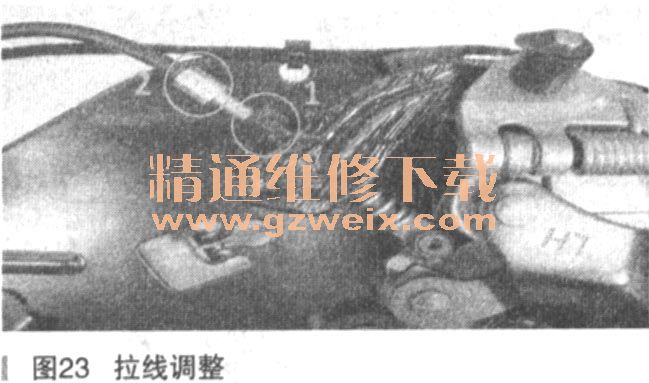

    措施：将拉线（图22）调得更加“紧绷”，即将调节螺钉（图23中1）向顺时针转90°至180°，并用合适的工具固定拉线（图23中2）。



    2．卡钩的外侧受损
    原因：掣子松开过早。
    措施：将拉线调得更加“松弛”，即将调节螺钉向逆时针转90°至180°，并用合适的工具固定拉线。
对卡钩损坏部位喷漆。

   宝马CIC更换后恢复原有导航地图数据
    涉及车辆：E60、E61、E63、E64、E70、E71、E72、E81、E82、E84、E87、E88、E89、E90、E91、E92、E93、F01、F02、F03、F04、F07、F10、F11、F12、F13、F18、F20、F25、R56、R57、R60，生产期2008-9-1至今。
    故障现象：如果车辆信息电脑（CIC）被更换，更换的车辆信息电脑（CIC）可能已装载最新导航地图或未装载任何导航地图。
    故障诊断：在正常零备件物流流程的情况下。
    有必要将导航地图版本恢复到更换前的版本：
    更换前确认：通过钥匙读取器读取车辆钥匙数据或使用Drive（导航|选项|导航系统版本）检查导航地图版本。
    更换后检查：车辆钥匙数据同步后检查导航地图版本是否与更换前一致，FSC 001B及0027必须成功激活。
    准备激活码：通过访问ASAP门户中的“查询维修FSC”下载包含001B， 0027和地图激活码的FSC维修套件。
    更换后导航地图版本未改变：通过访问ASAP门户中的“查询维修FSC”下载并使用包含地图激活码的FSC维修套件的PDF文件。
    更换后导航地图版本有改变：将导航地图版本恢复到更换前的版本。
    使用ISTA/P升级导航系统地图数据：执行“导航系统地图数据升级（HDD升级）”。
    或者利用CIC的DVD驱动器：
    装入导航地图DVD并通过控制器输入地图激活码。通过访问ASAP门户中的“查询维修FSC”下载并使用包含地图激活码的FSC维修套件的PDF文件。
    注：导航地图2009-1及2009-2的版本不需要地图激活码。
