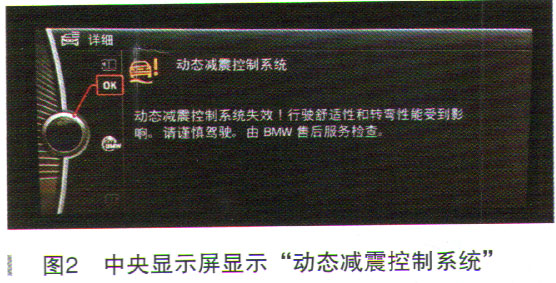

一辆行驶里程约11.3万km、配置N52发动机的2011年宝马X3。客户反映:该车仪表会亮故障灯“转弯性能受到影响”,中央显示屏显示“动态减震控制系统”,如图1、图2所示。在综合修理厂更换了右前减震器,行驶一段时间后仪表还是会报故障。
故障诊断:接车后试车,发现打开点火开关后仪表就会报故障。使用ISTA(宝马原厂诊断系统,以下简称ISTA)诊断,存有VDM(垂直动态管理系统,以下简称VDM)无通信故障。检查发现后备箱右侧VDM安装处有进水;VDM针脚有腐蚀。怀疑VDM泡水造成内部损坏。向客户报价,客户同意更换。订货,处理VDM处泡水的插头线束,更换VDM编程、底盘高度匹配,试车,确认故障排除后交车。

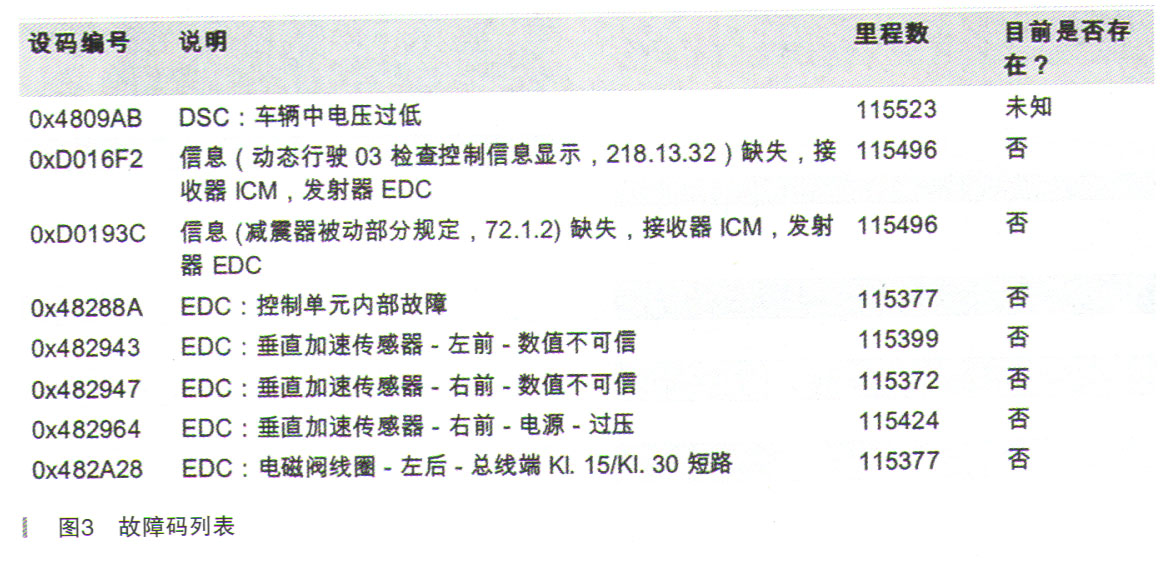

时隔半个月,客户返厂反映故障灯又亮了,接车后发现故障现象与上次一致,打开点火开关仪表报故障,中央显示屏显示“动态减震控制系统故障”。经ISTA诊断存有故障码(如图3所示):
·EDC:垂直加速传感器一左前一数值不可信
·EDC:垂直加速传感器一右前一数值不可信
检查4支减震器上的EDC(减震器卫星式控制单元,以下简称EDC)插头针脚,未发现异常;测量左前、右前的EDC的供电5V正常,测量搭铁正常,车辆信号未见异常;测量减震电磁阀供电和搭铁正常,插头针脚都未见异常。测量左前、右前、左后、右后电磁阀线圈电阻均为5.3Ω。
检查信号和执行器都是正常的,删除故障码,需要行驶很长一段路程可以重现故障,故障一旦出现,打开点火开关后仪表和中央显示器就会报故障。到底哪里出现遗漏了呢?查阅维修历史发现每次出现故障时,ISTA诊断都存有故障码:
·0X4809AB DSC:车辆中电压过低
·0X482947 EDC:垂直加速传感器一右前一数值不可信

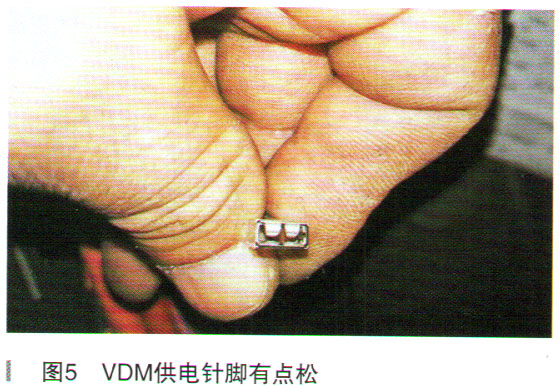

检查VDM供电线23针脚有点松,于是调整针脚的松紧,如图4、图5所示。
