解析奔驰S400 HYBRID混合动力车技术特点
来源:本站整理  作者:佚名  2012-03-15 10:02:32

  在静止时或车速低于最小值时,发动机会自动关闭。当踩下加速踏板、释放制动踏板或高电压蓄电池的电量低于最小值,发动机会自动起动。

  (2)再生制动

  混合动力系统将制动扭矩分配给制动器和电动机,此时电动机作为发电机使用,将多余的制动扭矩转化为电能输送至高电压蓄电池为其充电。

  (3)助力效果

  混合动力系统的电动机在起步或加速时为发动机提供动力支持,在发动机处于较低转速时协助提高扭矩。

  二、车辆各系统的改进

  为了实现奔驰S400 HYBRID的混合动力技术,车辆各主要系统均为此进行了改进和升级。

  1.发动机系统

  奔驰S400 HYBRID装备的3.5 L V6发动机是基于S350的发动机改造而来,采用自适应气门正时技术。改造过程中,研发人员利用了阿特金森循环(一种增大发动机膨胀比的超膨胀发动机循环)膨胀阶段比压缩阶段持续时间长的优点,将进气与压缩阶段进气门保持打开的时间稍稍加长,其目的是提高发动机的热效率,同时降低燃油消耗率并减少未经处理的废气。

  除了通过附加的电动驱动装置(电动机)优化扭矩和油耗以外,该款发动机的控制单元、气缸盖、活塞以及燃油泵等部件也进行了改进,使得发动机燃油消耗量降低的同时,功率提高了5 kW,达到205 kW,具体改进内容包括:发动机控制单元由ME9.7改为ME17.7,这是为了满足混合动力的功能要求;采用运动型发动机气缸盖,可以实现效果更佳的充气运动(滚流运动);采用运动型发动机活塞,在一定程度上降低了油耗;采用可调式燃油泵,降低了部分负荷时的油耗。
2.冷却系统

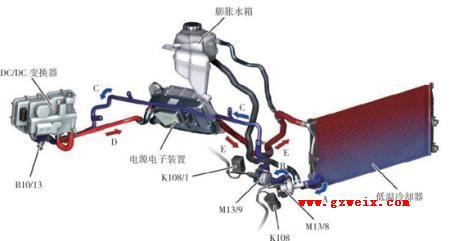

  为了冷却电源电子装置和DC/DC 变换器,S400 HYBRID在发动机冷却系统中设置了用于冷却这2个元件的独立低温冷却回路(图2)。

如图,当点火开关接通时,15号电源通过电源电子循环泵1 的继电器K108供电给电源电子循环泵1(M13/8),M13/8开始工作,建立低温冷却系统压力。然后,发动机控制单元根据电源电子冷却系统中冷却液的温度,通过电源电子循环泵2 的继电器(K108/1)来控制电源电子循环泵2(M13/9)工作,实现对低温冷却系统的精确控制。

  3.制动系统

S400 HYBRID的制动系统设置了再生制动系统(制动能量再生系统RBS)(图3),通过电动机使液压制动系统实现再生制动。

  (1)再生制动系统工作原理

  如图3所示,驾驶员的制动意图由踏板角度传感器检测,并传送到再生制动系统控制单元N30/6。再生制动系统控制单元不断与电源电子控制单元通信,并发出制动扭矩请求。电源电子控制单元向再生制动系统控制单元发送信号,指明有多少制动扭矩可再生吸收。如果ABS

上一页  [1] [2] [3] [4]  下一页
