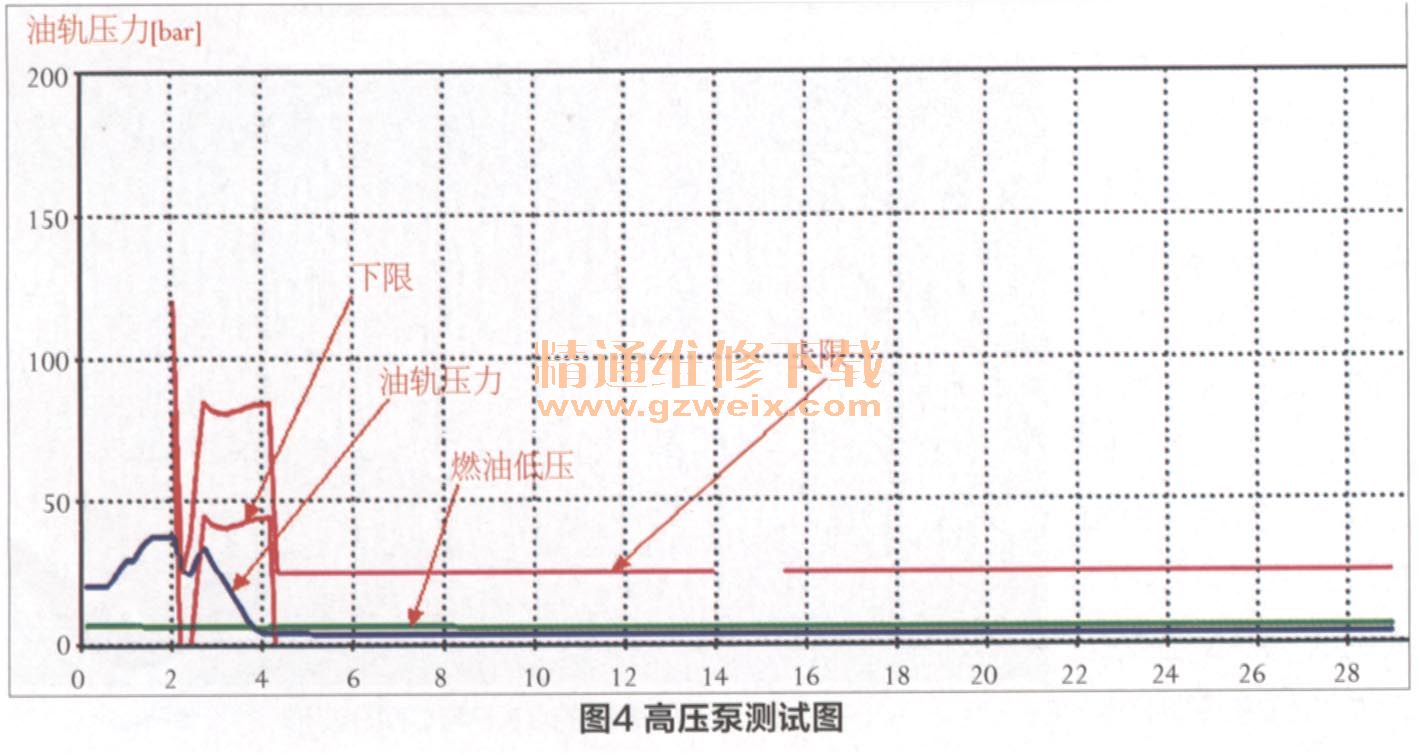

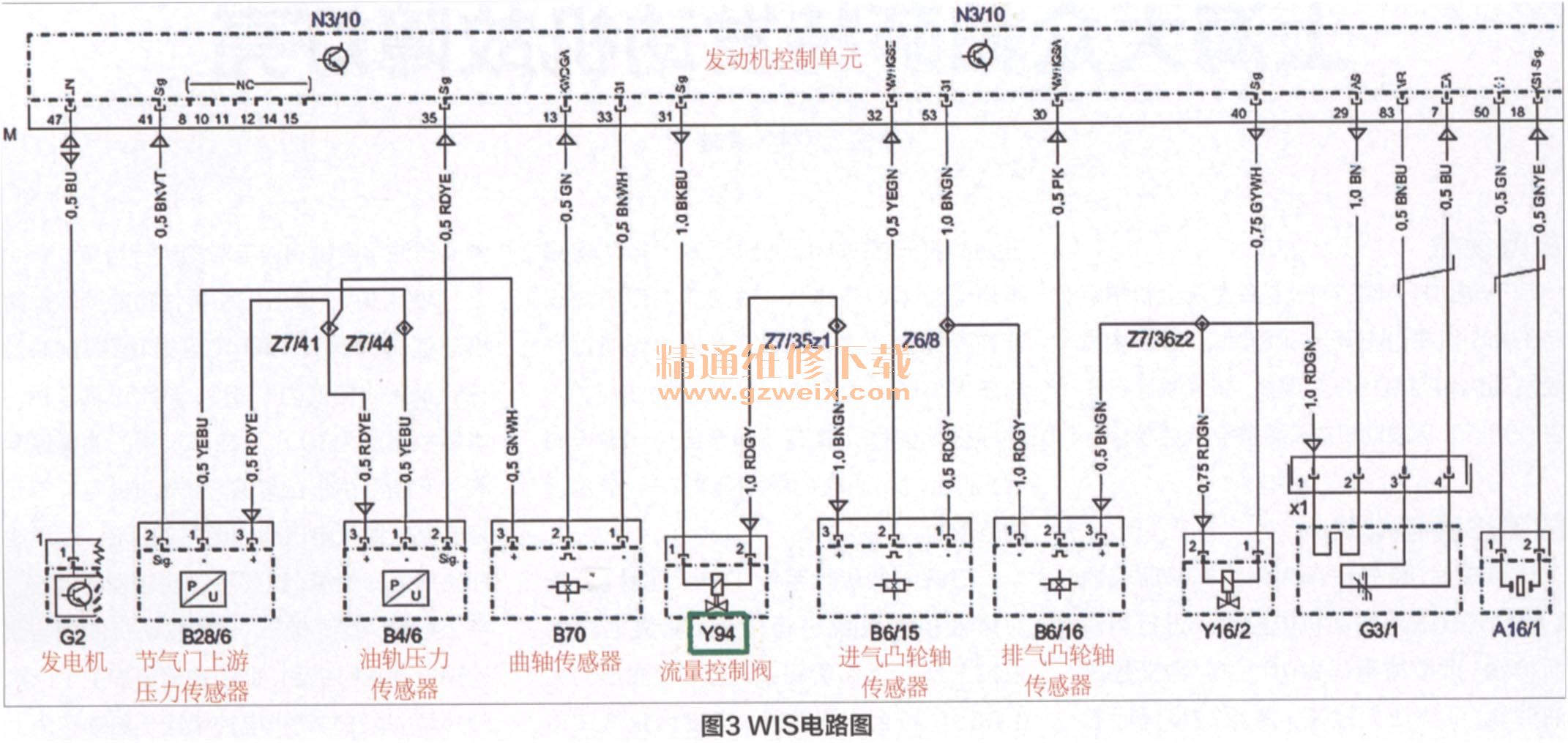

产生该故障的原因可能是低压油路及燃油品质故障、高压油路故障、高压泵故障、线路问题或ME控制单元故障等。询问客户得知，在故障出现前后没有加过油，基本可以排除油质问题。连接油压表，测量低压6.0bar，在正常范围内，熄火一段时间后油压保持不动，说明油路低压侧正常。查找WIS电路图（图3），测量ME到高压泵流量调节阀线路阻值为0.4Ω，正常。观察插头插针没有氧化腐蚀现象，插针无松动接触不良等。接着按照故障引导用电脑对高压泵进行测试（图4），发现高压侧不正常。

    按照引导，用万用表测量流量调节阀的内阻，测量结果为3.5Ω，正常。故障点缩小至高压泵故障或ME控制故障，发动机尽管进入了紧急模式，但因为没有关于ME损坏方面的故障码，所以推断ME损坏的可能性很小。高压泵拆卸比较麻烦，为了排除ME故障，与试驾车上互换ME进行测试，故障依旧。于是判断为高压泵内部故障，不能建立高压，导致流量调节阀不被控制，造成启动时间长。遂订货准备更换高压泵，更换后清除故障码，再次启动车辆，发动机启动迅速，进行路试一切正常，连接电脑读取ME的数据实际值正常（见表2）。

维修小结
    开始诊断时，笔者以为是油质或燃油泵问题引起的启动困难，因为是新车，感觉高压泵损坏有点意外，以后遇到类似问题时还应多比较和总结，提高维修效率。

点评：
    从确认故障现象到读取故障信息，本案例中作者的思路基本正确。但面对数量较多的故障信息，作者没有进行“清除故障码再重新读取故障码”的操作，因此，没有对这些故障码存在的真实性进行有效的判断和分析，只是通过故障信息的表象推断为燃油系统的问题，使得所获取的故障信息没有得到充分利用。好在从所读取的数据流中可以看到高压端的油轨压力明显过低，在没有其他故障信息指示的前提下，大家都会将故障点指向高压油泵。不过从本案例的维修思路来看，为稳妥起见，作者遵循了“由简至繁，由易到难”的原则逐项进行了排查，在实际工作中，采用这样的检修过程虽不是最好的，但也是可行的。

    通过本案例强调一下，对于缸内直喷的发动机，由于高压侧的燃油压力很高，从安全角度和可行性方面而言，对高压进行实测都不是明智之举，因此利用专用检侧仪器读取和分析相关的数据流信息对解决该类故障就显得尤为重要。
