新款奔驰汽车技术通报二十九则
来源:汽车维修技师  作者:佚名  2014-02-25 14:36:35


    挡风板的网松脱.
    车型:166,带全景天窗(代码413)。
    故障现象:挡风板的网松脱。
    故障诊断:1.挡板(1)上的PU通道内的型材轨道(2)未正确安装
  (自2012年1月起由供货商自动化包边),见图5。

    2.挡板(1)上的PU通道的间隙尺寸过大。
3.挡板(1)上的PU通道的材料在受热时会膨胀,间隙尺寸变大,型材轨道(2)可能由于网张紧而自行松脱。
    4.型材轨道、(2)的“倒钩”可能只有一侧有(应两侧都有)。
    故障排除:不要更换挡风板和网(3),应通过粘贴型材轨道②上的左外侧和右外侧将型材轨道(2)插入PU通道(1)内。为此使用市售瞬干胶Loctite 495。型材轨道自2012年7月起在量产中(供货商)带粘胶。

    电动座椅前后调节装置有噪音
    车型:164、251,带全电动座椅调节装置。
    故障现象:1.电动调节座椅前后设置时出现噪音。2.电动前后调节装置功能不可用。
    故障诊断:1.前后调节轴中有摩擦振动。2.由于电动机固定板有机械损坏而导致电机松脱。
    故障排除:更换相应座椅的伺服电动机、轴和电动机固定板。
    更换电动机连同电动机固定板的说明:
    1.将座椅调节至最前方位置。
    2.按照工作说明拆卸座垫。
    3.拆卸安装控制单元支座的塑料滑轨(图6)。

    4.拔出电动机插头。
    5.旋出电动机固定板的螺栓T40(图7)。

    6.将电动机向上压出(图8)。

    7.取下电动机。
    8.用钳子将轴从滑轨中拉出。注意:为保持两根滑轨的平行,请勿扭转轴,也不要机械推动滑轨!
    9.取下电动机固定板。
    10.装上新的电动机固定板,然后将新的螺栓拧入几圈。
    11.将轴插入滑轨至限位位置。注意:请勿用手转动轴!
    12.将橡胶支承垫安装在新的电动机上。
    13.首先在短轴上安装电动机(图9)。提示:电气接口务必朝上!

    14.将橡胶盖安装在长轴上,然后将长轴插在电动机上。

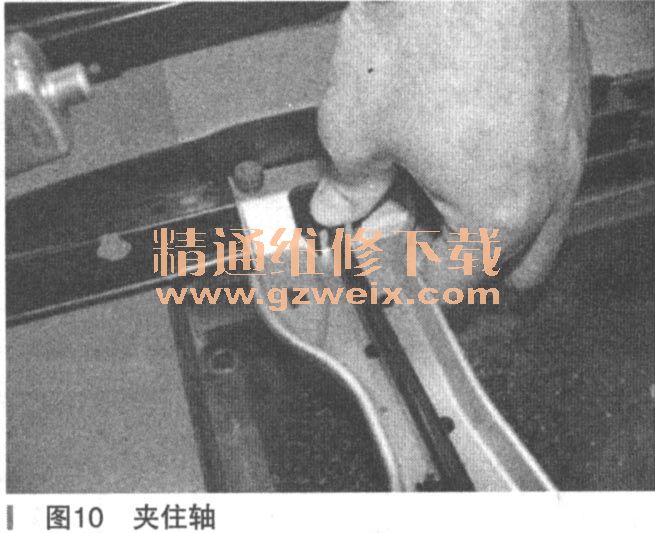

    15.将轴和电动机固定在固定板上(图10~图12)。





    16.用25 N·m的力矩拧紧电动机固定板螺栓。
    17.其余部件反序组装。
