后视摄像头的画面倾斜，后视摄像头松动
    车型：X218，带特殊装备（SA）代码218。车辆识别号（FIN/VIN）范围，218.9#＃-＃A-019332至218.9#＃-＃A-069542。
    故障现象：后视摄像头的画面倾斜，第一条距离线部分或全部与保险杠重合。
    故障诊断：卡入式支架的夹紧力不足导致后视摄像头松动。
    故障排除：更换后视摄像头，见图18。图18展示了卡入式支架中的带附加接片的新后视摄像头。
提示：安装后必须校准后视摄像头。


    驾驶员和前排乘客座椅在转弯行驶时发出劈啪声
    车型：220.###＃＃至420055。根据向左和向右的分布扩展损坏代码（SSL） 。91030扩展了91 A0A和91N0A。
    故随现象：驾驶员和前排乘客座椅在转弯行驶时发出劈啪声。
    故障诊断：车门侧座垫壳支座有间隙。

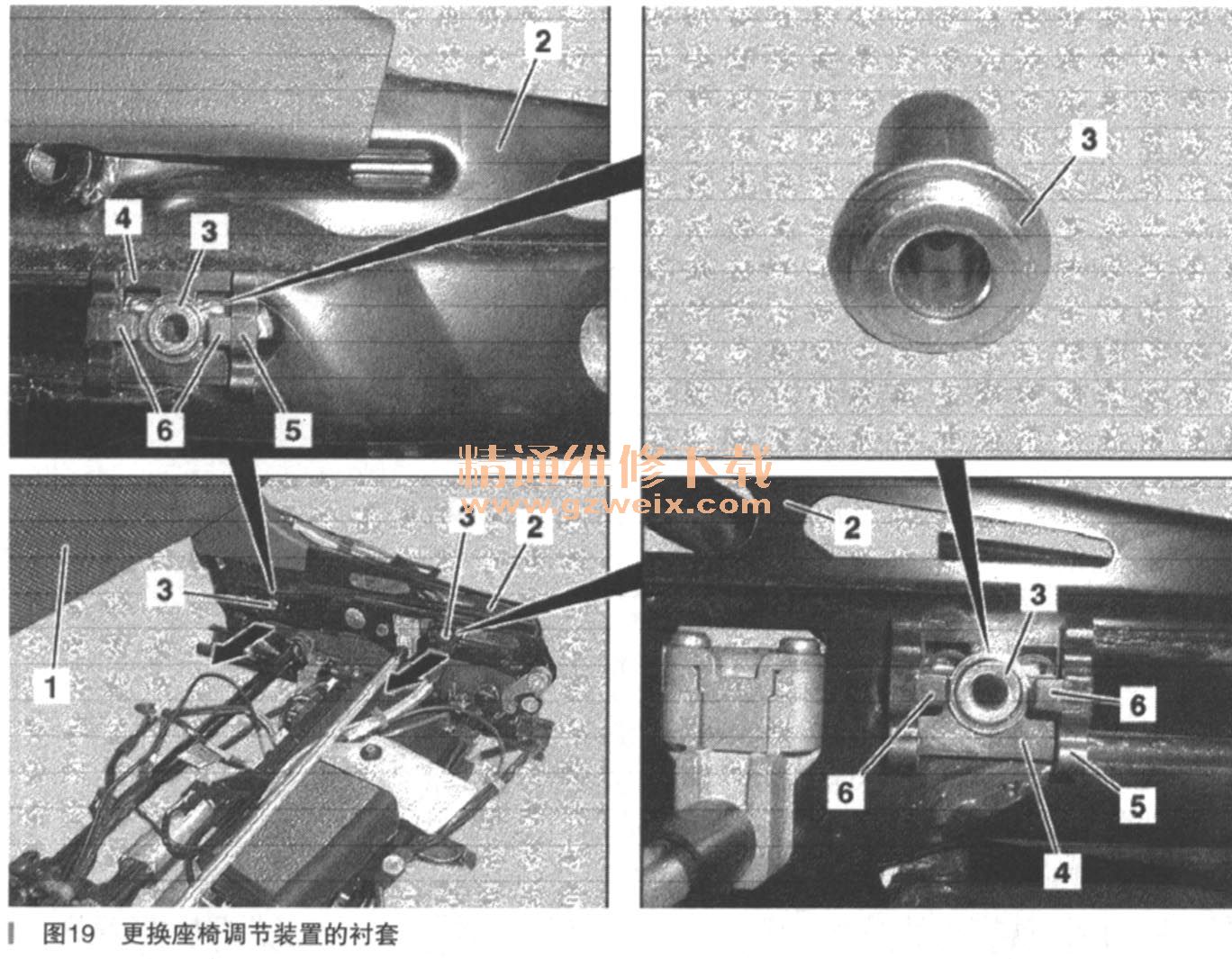

    故障排除：1．拆卸驾驶员座椅，见图19。

    车型 220.0/1，截至2002年8月31日，AR91.10-P-1000M。
    车型220-0/1，自2002年9月1日，AR91.10-P-1000MB。
    2．拆卸驾驶员座椅座垫。
      车型220-0/1，截至2002年8月31日，AR91.10-P-1070M。
      车型220.0/1，自2002年9月1日起，带年款2003／代码（803） ，AR91.10-P-1070MB。
    3．沿箭头方向将轴套（3）从座垫导向件（4）中压出。注意：仅允许更换车门槛侧的轴套。
      4．压出轴套（通道侧）。注意：通道侧的轴套不允许更换。
      5．给轴套（通道侧）涂油脂，然后推入直至塑料凸耳后。
    注意：用金属多用途油脂（A 0029890751）给轴套接触面涂油脂。
      注意：在推入轴套时，不允许损坏塑料凸耳。
    6．将轴套（3）推入直至达到塑料凸耳（6）后。
    注意：轴套（3）作为备件涂有黑色底漆。
    注意：用金属多用途油脂（A 0029890751）给轴套接触面涂油脂。
    注意：在推入轴套时，不允许损坏塑料凸耳。
    7．安装驾驶员座椅座垫。
    车型220.0/1，截至2002年8月31日，AR91.10-P-1070M。
    车型220.0/1，自2002年9月1日起，带年款2003／代码（803），AR91 ．10-P-1070NM。
    8．安装驾驶员座椅。
    车型220.0/1，截至2002年8月31日，AR91.10-P-1000M。
    车型220.0/1，自2002年9月1日，AR91．10-P-1000MB。
