一辆奔驰300SE轿车,一按前排乘员侧车窗开关,电动车窗电路熔断器就会烧断,反复更换几次熔断器均是如此,但按其他车门的车窗开关却不会烧熔断器。
故障检修:
(1)故障原因分析
电动车窗的控制线路是:蓄电池正极→电动车窗继电器→熔断器→电动车窗开关→电动车窗电动机一搭铁→蓄电池负极。按下电动车窗开关熔断器就立刻烧断,说明电动车窗控制电路中有搭铁故障,可能的原因有:
1)电动车窗控制线路有搭铁之处。
2)电动车窗开关有搭铁故障。
3)电动车窗电动机有搭铁故障。
(2)故障检修方法

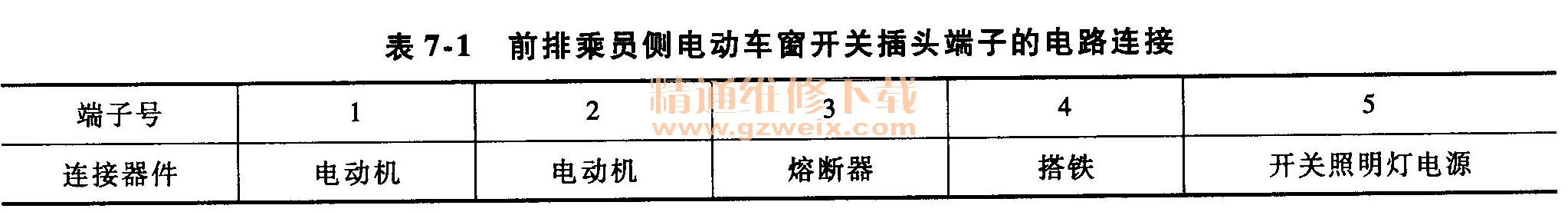

前排乘员侧电动车窗开关线路插接器有5个端子,其外部电路连接见表1。
1)检查电源线路和搭铁线路。拆下电动车窗开关,拔下其线路插头,在接通点火开关时,用万用表直流电压档检测开关插头的3号、4号端子对搭铁电压,分别为12V、0V,说明电动车窗开关连接的电源线路和搭铁线路良好。
2)检查电动机控制线路。用两根导线分别将3号与1号、4号与2号端子连接,车窗玻璃动作;再将3号与2号、4号与1号端子相连接,车窗玻璃动作方向与刚才的相反。这说明车窗玻璃电动机控制线路和电动机本身均良好,故障在电动车窗开关内部。
3)检查电动车窗开关通断情况。将电动车窗开关一边按下,用万用表检查开关各端子的通断情况,结果为1、 3、4端子通路,说明电动车窗开关内部短路。
(3)故障处理措施
更换新的电动车窗开关,装复后试验,前排乘员侧电动车窗升降正常,电动车窗电路的熔断器也不再被烧断,故障排除。
故障分析:拆开电动车窗开关后,发现开关的V形触点臂已断裂,其中断下的一块横在里面,当开关按下时,就将连接电源正极的3号端子与连接搭铁的4号端子给短路了,从而导致了本例故障现象的出现。
