一辆行驶里程约7万km,车型为W204的2008年奔驰C200轿车。用户反映:该车雨刮器不工作,同时仪表板上还出现前照灯故障的符号。用户告知该故障已经维修过多次,更换过雨量传感器、雨刮开关和雨刮电机等,但故障都没有解决,希望这次到4S店来能解决此故障问题。

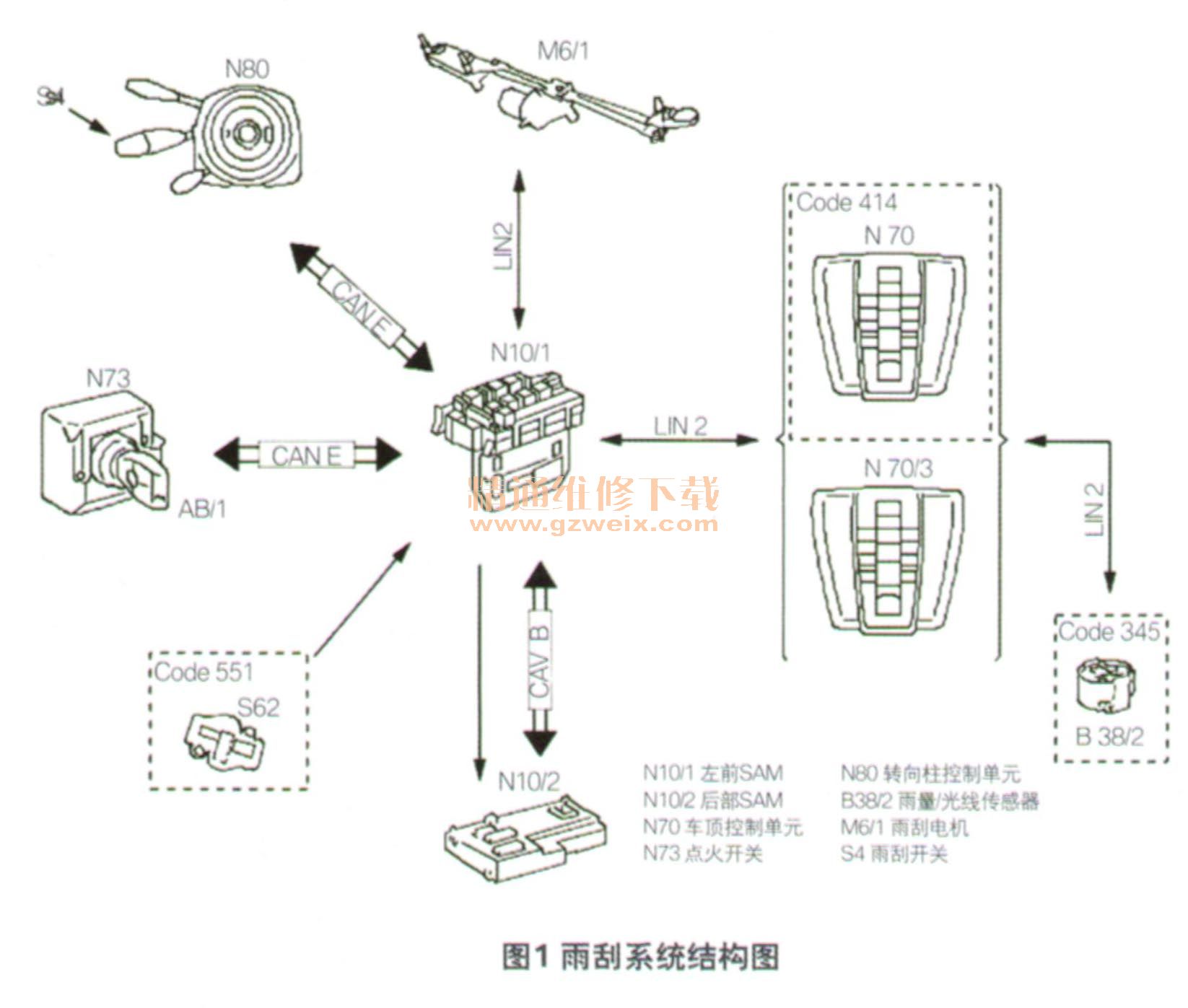

检查分析:该车雨刮器分为4个挡位,分别是高速、低速、间歇和自动挡。其中,高速、低速和间歇挡是通过雨刮开关发出指令,转向柱控制单元将这一信号通过CAN-E传递给左前部信号采集及促动控制单元(SAM),左前SAM通过LIN总线控制雨刮电机。而雨刮开关在自动挡时,雨量传感器能感应到雨水发生的折射,从而向车顶控制单元(OCP)发出信号,OCP通过LIN总线将信号传输给左前SAM,左前SAM经过逻辑运算确定是否需要激活雨刮电机,最后再通过LIN总线执行雨刮器驱动指令(图1)。
维修人员对该车进行检查,打开雨刮开关,雨刮器没有任何反应,人工向风挡玻璃上泼水也没有反应,同时发现仪表板上有前照灯故障指示灯。连接专用故障诊断仪DAS读取故障码,发现左前SAM中有大量故障码(表1)。
从故障码上看,这显然是一例通信故障。而用户反映此前已经更换过雨量传感器、雨刮开关和雨刮电机,新零件出故障的概率较低,因此可将故障范围缩小为:①CAN总线通信故障;②LIN总线通信故障;③左前SAM故障;④线路故障。
进一步检查,用DAS查看雨刮开关数据流,操作雨刮开关时,雨刮开关状态能根据实际情况变化(图2),说明雨刮开关发出的信号已经正常传送到了左前SAM.用左前SAM中的激活功能强制控制雨刮电机,没有任何反应。根据雨刮器部分的电路图,用万用表检测雨刮电机的电阻正常,电源线、搭铁线和LIN线均没有短路或断路。
查看雨量传感器的数据,用水淋在雨量传感器部位,数据没有任何变化。而且在发动机起动后,仪表上还显示前照灯故障。这是因为雨量传感器除了有感应雨量的功能外,还有感应光线亮度的功能,前照灯的自动开启功能也是通过它实现的。根据雨量传感器的电路图,用万用表对其电源线、搭铁线及LIN总线等相关线路进行了测量,没有发现短路或断路。拆卸车顶对OCP (N70)进行检查,也未见异常。为明确故障点,维修人员替换了OCP,但故障依旧。
至此,已经检查了雨量传感器、雨刮电机、OCP及相关线路的导通性,均没有发现问题。于是使用示波器对CAN总线进行检测,波形显示正常。进一步检查LIN总线,当检测雨刮电机插接器3号脚的LIN线时,发现波形错误(图3);同时发现雨量传感器上的LIN线波形显示也是错误的(同4),正常情况下应如图5中下方的红色波形,但该车几乎为一条直线。此前,维修人员已经检查了线路的导通性是正常的,雨量传传感器与雨刮电机也正常,甚至替换过OCP,因此故障点只能是左前SAM。
故障排除:更换左前SAM(图6),执行在线编程与SCNcoding编码,故障排除。
