一辆行驶里程约3.3万km,车型为212.154,配置272.952发动机的2012年奔驰E200轿车。此车为事故车,修复后,转动点火钥匙,启动机无任何反应。
故障诊断:维修人员检查发现,打开钥匙和关闭钥匙,转向盘可以转动,仪表灯可以正常点亮。启动车辆时,启动机无任何反应。检查蓄电池正常,所有的保险也都正常。自动变速器的挡位也在P挡。

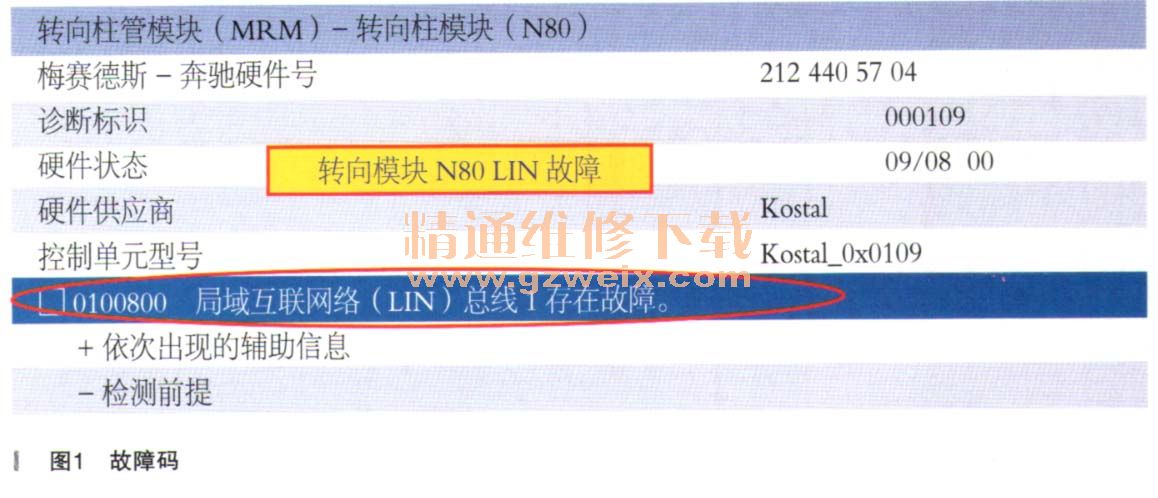

使用奔驰专用诊断仪进行快速检测,有许多故障码,但清除后,与启动机有关的故障码,只有一个,“U100800局域互联网络(LIN)总线1存在故障”(如图1所示)。
如果电动转向锁止系统出现故障,启动机也不工作。初步怀疑驾驶认可系统进入了防盗状态,造成无启动机。首先了解驾驶认可系统的工作原理,驾驶认可系统由Y3/8n4变速器控制系统控制模块、A80直接换挡伺服模块、N26/5电动锁止系统控制模块、N73电子点火开关控制模块、N3/10发动机电子设备控制模块等组成(如图2所示)。
当点火钥匙((A8/1)插入N73电子点火控制模块中时,控制模块进行自身识别。Y3/8n4、 A80、 N26/5、N73、 N3/10独立检杳数据包是否启用,并为N73提供反馈。在此通信过程中,ME控制模块首先被用作CANE和CAN C之间的网关。
当将点火钥匙(A8/1)移至启动位置时,N3/10通过CAN E接收来自N73电路50信号。N3/1。通过把启动机电路50继电器(N10/ 1 kM)线圈信号接地。启动机继电器上的电源触点闭合,启动机启动。
检查转向柱锁,发现有两个四线的插头,但与电路图中线的颜色不符,怀疑此线不正确,怀疑是转向柱调节的电机,按动开关试验,试灯点亮,判断正确,是转向柱调节电机的线束。
检查后发现,此车无转向锁止系统。任何情况下转向盘都可以转动。

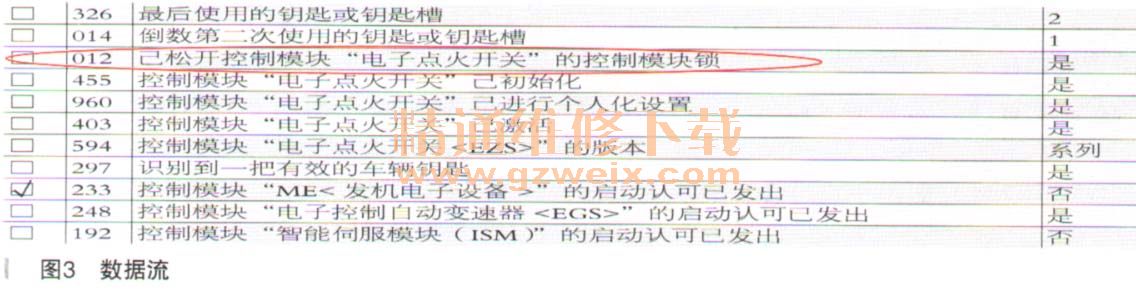

进入N73内检测,无故障码,读取数据流,发现此车末防盗(如图3所示)。
进入换挡伺服模块内,发现无故障码,在驾驶许可中,允许启动实际值“是”,说明此系统正常。
进入发动机控制模块中,无故障码,但数据流中允许启动为“否”(如图4所示)。什么原因阻止启动机启动呢?
