一辆行驶里程约12.5万km、配备3.0 L发动机和7挡自动变速器的2012年款奔驰C230轿车。用户反映:该车行驶中仪表板上显示发动机故障灯报警。

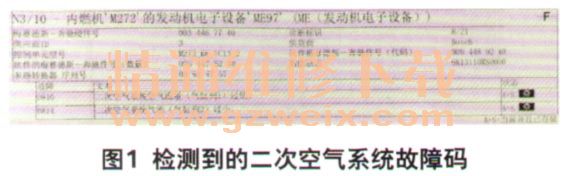

    检查分析：正常启动发动机，仪表板上亮起黄色发动机故障指示灯，与用户描述一致。用奔驰专用故障诊断仪进行检测，发现2个故障码：0810----二次空气系统空气流量（气缸列1）过低；0814----二次空气系统气流（气缸列2）过小。

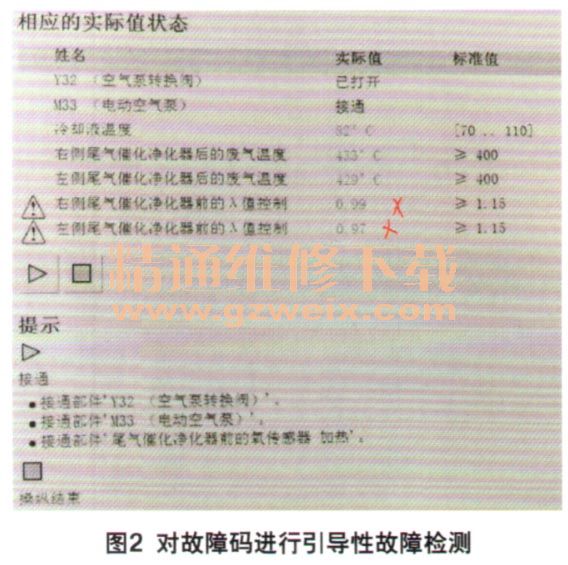

    根据故障码显示，此次故障是由二次空气系统故障引起。对此故障码进行引导性故障检测，发现检测到的左侧和右侧三元催化器前的入值不正常（图2）。拔下二次空气泵的2个出风口软管，点击图2中的“接通”按钮促动二次空气泵，能够感觉到二次空气泵出风，但风量特别小。由此判断：二次空气泵工作但“功率，，很小。

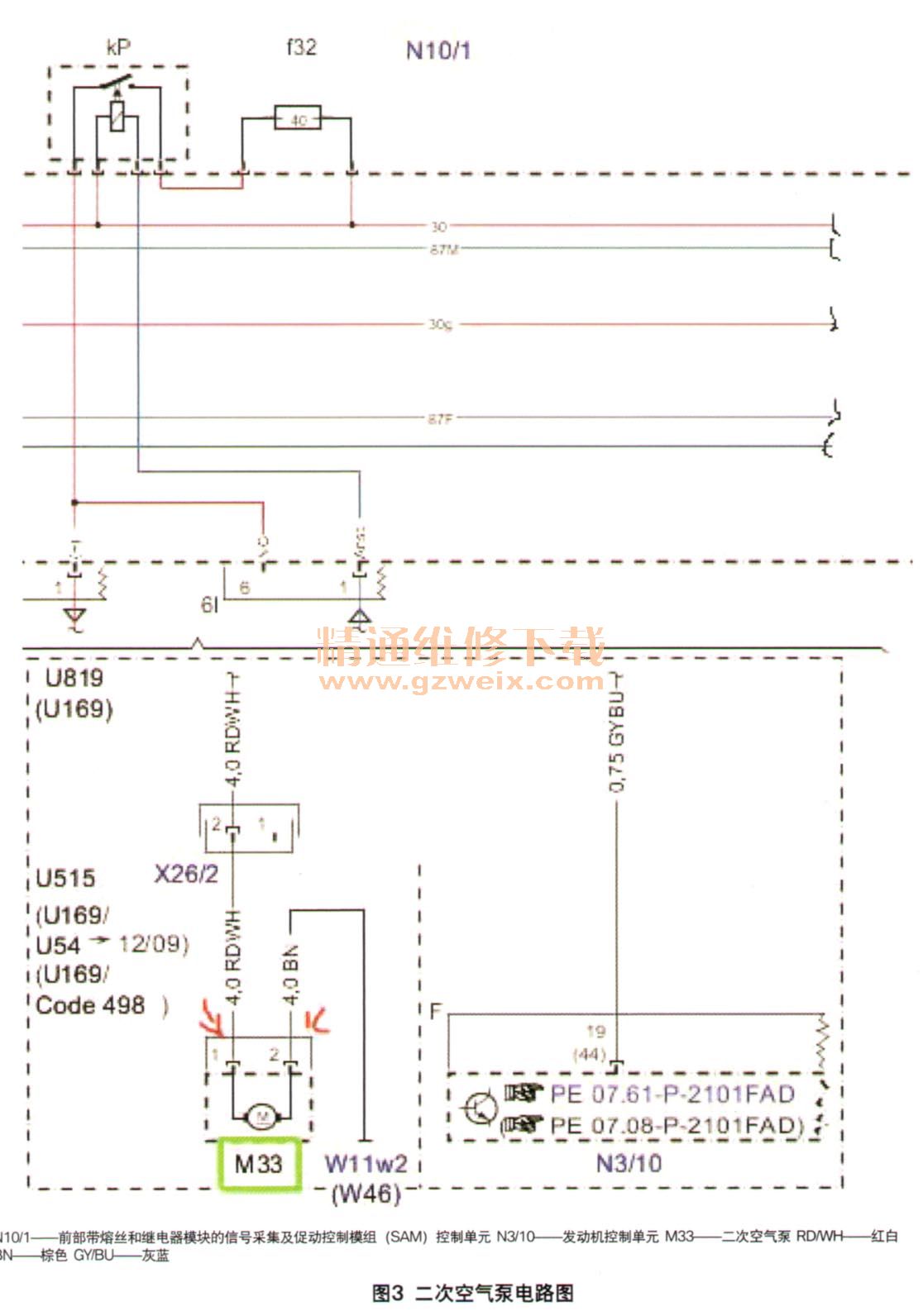

    查询二次空气泵相关电路图（图3），当用故障诊断仪促动二次空气泵M33时，用万用表测量二次空气泵的2个端子的电压，为12.4 V，正常。由此判断二次空气泵M33损坏。

    故障排除：更换二次空气泵及其供电继电器后清除故障码试车，故障排除。

相关资料：2018年5月奔驰维修系统WIS
