一辆行驶里程约11.9万km、配置274.920发动机的奔驰E260轿车。客户反映:该车辆无法启动。
故障诊断:接到车辆后技师根据客户的描述,并深入询问得知此车是一辆事故车,事故发生后正极引爆线束断路,更换止极引爆线束后,启动车辆,发现启动无反应,也听不到启动机电磁线圈的吸合声且仪表无报警。根据客户反映的情况和故障现象得出可能的故障原因:①启动机线路故障;②启动机自身损坏;③自动变速器不在N/P挡位;④发动机接收不到87供电;⑤点火开关EZS没有发出50信号;⑥发动机驾驶认可不通过。
根据所列出的可能原因,逐步进行测量:测量蓄电池电压12.9V、电压正常。测量启动机处30端子电压12.8V正常。检测启动保险丝N10/1中f7保险丝正常。测量N10/1处f7位置到M1的50信号针脚,线路无断路,无短路,正常。如图1所示。
短接启动继电器30和87针脚,强制启动,发现启动机转动,发动机也有转动,启动机自身正常。转动钥匙启动车辆,启动继电器没有吸合,测量启动继电器85和86针脚,无控制电压,怀疑是控制线路出了问题。怀疑发动机控制单元没有发出启动信号。进换挡伺服模块读实际值,变速器挡位在P挡,正常。如图2所示。

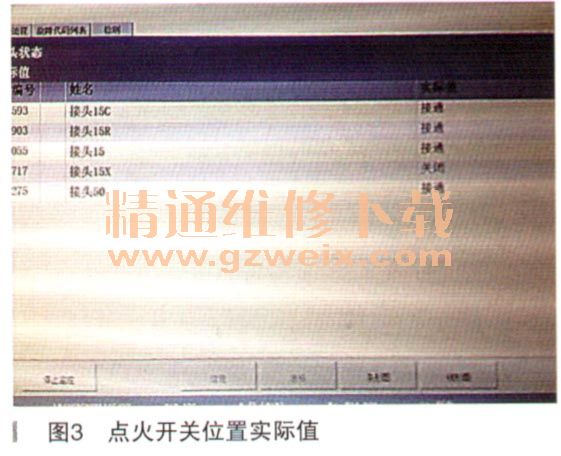

打开点火钥匙2挡,87继电器吸合,测量87电路的用电器端电压12.4V,正常。进入点火开关EZS控制单元,转动钥匙到启动档位实际值正常,EZS有50启动信号发出,如图3所示。
发动机控制单元通过底盘CAN与其他控制单元进行通信,怀疑CANE断路或短路。首先考虑,打开点火开关,仪表上有发动机故障指示灯亮起(发动机完成自检,通过底盘CAN E与点火开关通信,点火开关通过CAN B与仪表通信,使仪表亮起发动机故障指示灯)。用奔驰诊断仪快速测试,也没有与发动机的通信故障信息,所以判断发动机与其他控制单元通信的底盘CAN E级没有断路或短路,通信是正常的。发动机通过传动CAN C与变速器控制单元和换挡模块进行通信,用奔驰诊断仪快速测试时没有关于CAN E的通信故障,进换挡模块也可读取实际值,进变速器也可读取实际值,所以判断发动机与变速器和换挡模块通信的CAN C级没有断路或短路,通信是正常的。驾驶认可系统所参与的控制单元有点火开关、仪表、发动机、变速器、伺服换挡模块,如图4所示。

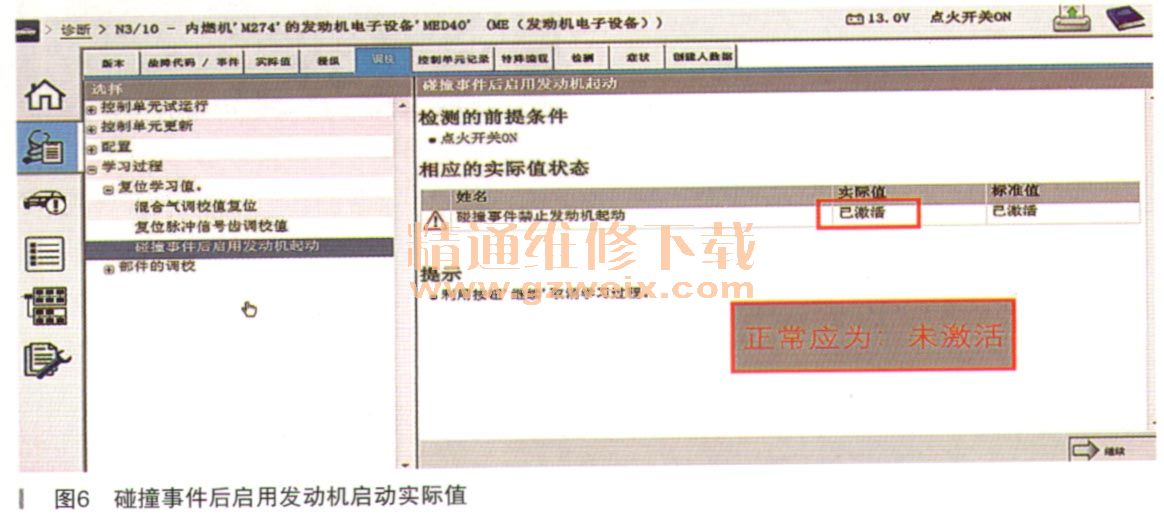

进点火开关读取实际值,查看驾驶认可,发现发动机控制单元驾驶认可异常,实际值显示为“否”,如图5所示。至此发现问题,缩小了诊断范围。然后进入发动机控制单元※调教。碰撞事件后启用发动机启动。发现实际值为“已激活”,正常为“未激活”(如图6所示)。按照引导操作后,发现还是无法启动车辆。正常情况下,按照其引导走下去就可以启动发动机了。对发动机控制单元单独断电,也无法解决问题。升级发动机控制单元,故障依旧。最后判定是发动机控制单元内部损坏。
故障排除:车辆的碰撞事故导致发动机启动功能锁止,造成车辆无法启动,对发动机控制单元进行断电和编程,无法解决。更换发动机控制单元后,故障得到排除。
相关资料:2018年5月奔驰维修系统WIS
