奔驰C200轿车停放一晚后不能启动
来源:汽车维修技师  作者:佚名  2019-02-23 09:29:04

    一配置274四缸缸内直喷涡轮增压发动机、725.0九速变速器的2018年奔驰C200轿车。用户反映:该车停放一晚后不能启动,仪表没有报警。
    故障诊断:接车后验证客户投诉的故障现象,果不其然,车辆不能启动,没有启动机声,仪表能点亮,其余没有其他的故障现象。给人直观感受就好像启动机坏掉一样。

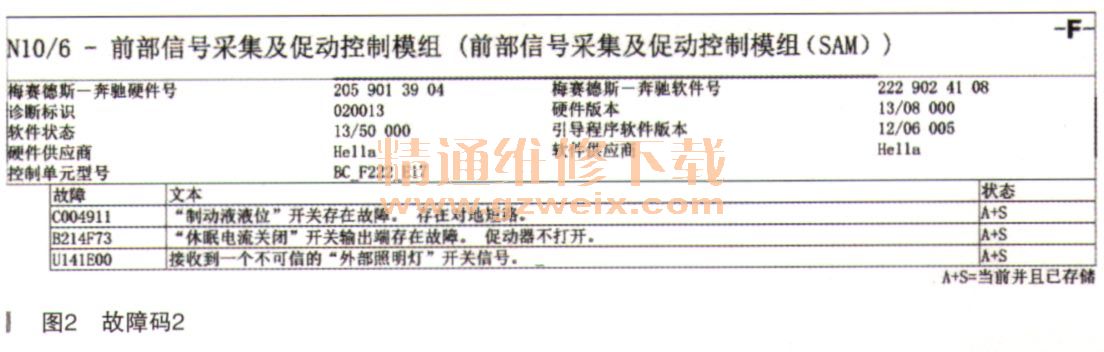

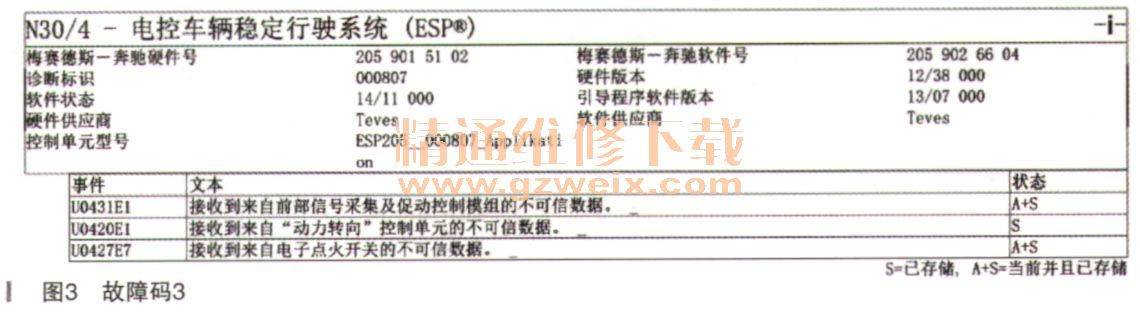

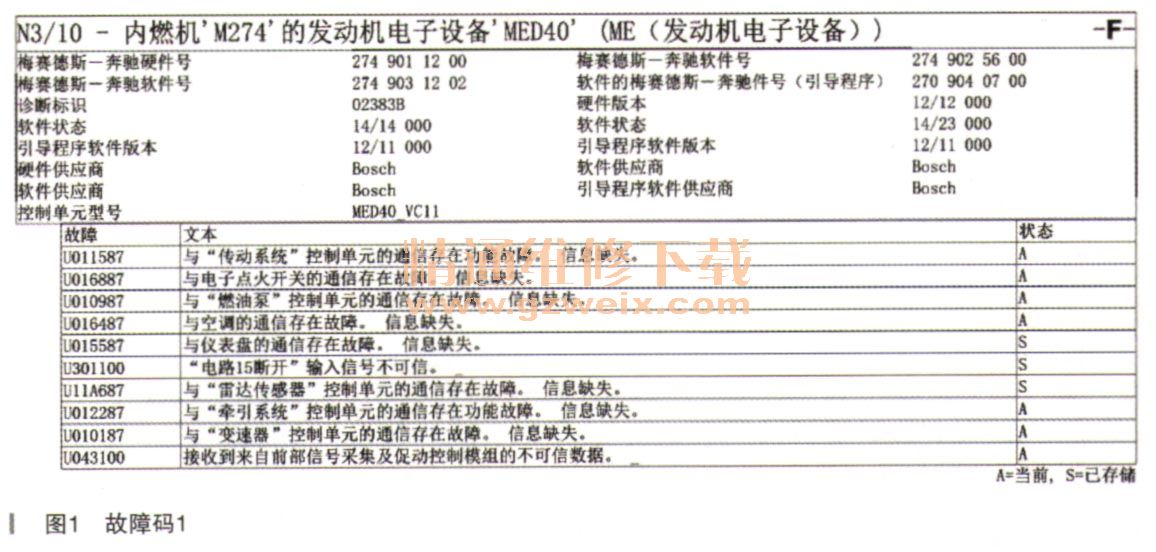

    连接诊断仪对电控系统进行快速测试,有相关故障码如图1~图3所示。





    乍一看故障码看不出什么门道来,重新理了理思路,一辆车启动要满足几个条件,合适的油压,点火正时和能量要足。正时机构要对,还有就是驾驶授权要通过,显然这里油路有点火系统不用考虑,因为现在都没有启动机声,所以诊断的重点应该放在驾驶授权方面了。查看点火开关里面的实际值有了惊喜的发现,如图4所示。

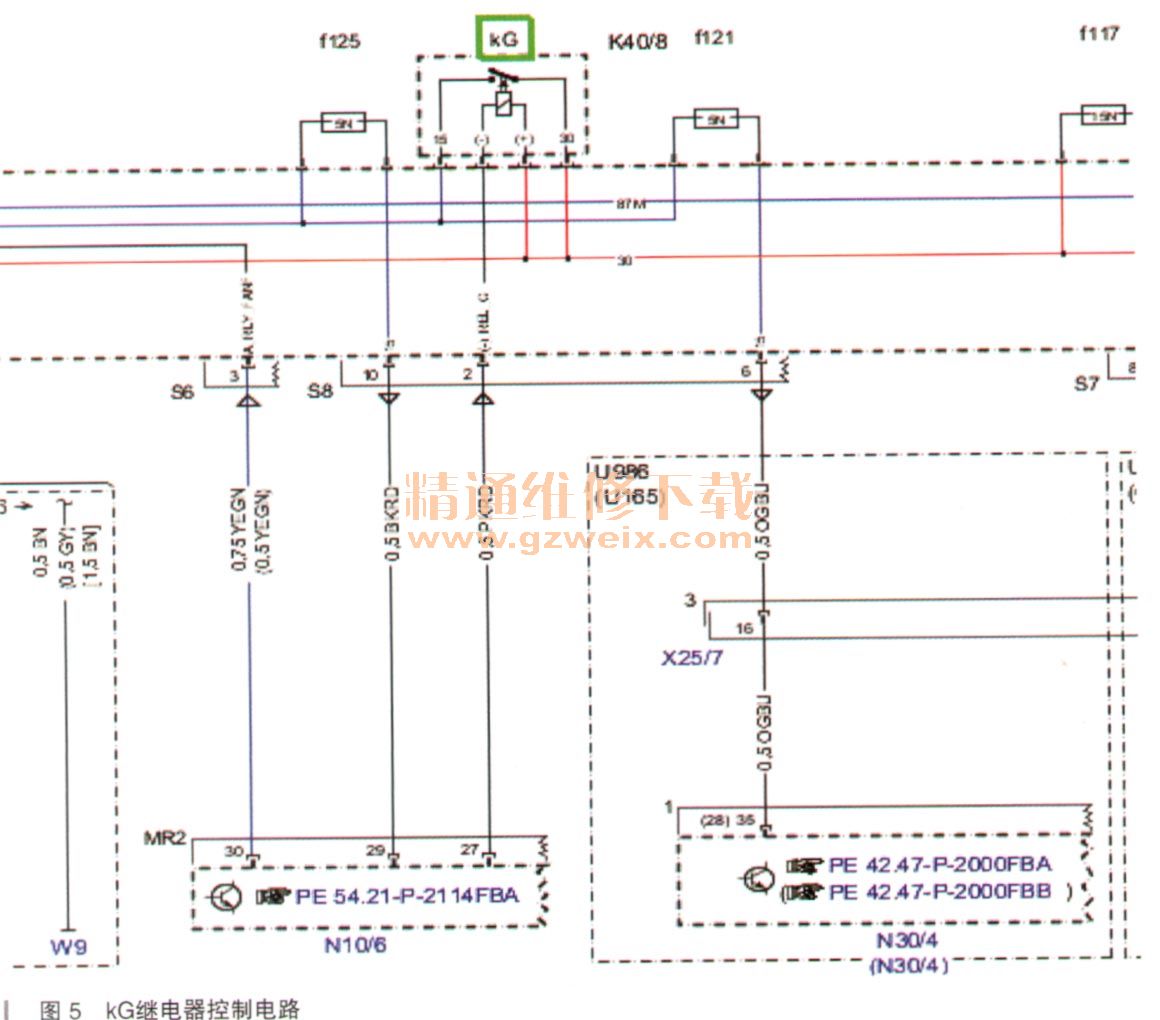

    点火开关里面发动机控制单元的驾驶授权无法通过,终于找到突破口了,但是在电控测试里发动机控制单元是有的,所以发动机的30电不用考虑了,可能原因,要么发动机的15电有问题,因为发动机的15电是专门用于驾驶授权的,还有就是发动机控制单元本身有问题。先从基本的入手检查发动机控制单元的15电,查看电路图瞬间明白了,发动机控制单元的15电是和传动系统控制单元N127共用一个保险丝的,而在这里N127是能找到的,说明15电是没有问题的。但是测量15电时有了另外的发现,那就是在关掉钥匙时15电一直都有,没有熄灭。这又是一个惊喜地发现,这里的15电是受前SAM N10/6控制的,其具体电路图如图5所示。

[1] [2]  下一页
