一辆行驶里程约4.6万km的2014年奔驰E200轿车。客户反映:该车停放一晚后第2天早上无法启动。
检查分析:维修人员陪同用户检查车辆时,发现车辆无法解锁或上锁;尝试启动车辆时车辆无反应。尝试跨接搭电启动时可以启动。
维修人员用奔驰专用故障诊断仪检测,发现有2个故障码存储:B21 0A00—系统内的供电过低;U116000—识别到一个总线恒醒源。根据故障码提示,该车无法启动是由于蓄电池电量不足导致,分析可能的故障原因有:①车辆蓄电池电气故障;②车辆某个控制单元不休眠导致静态电流过大造成过度放电。

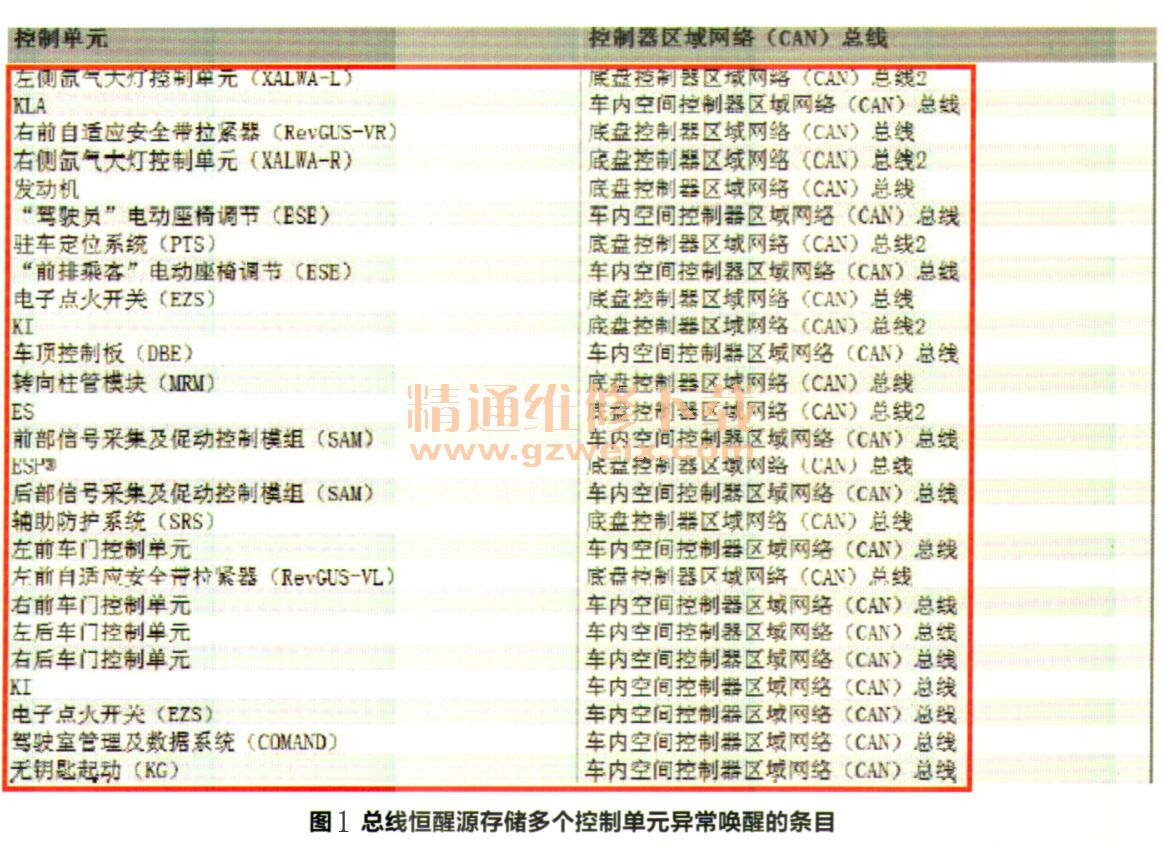

使用奔驰专用诊断工具XENTRY检测总线恒醒源识别的最后2个条目,发现有多个控制单元异常唤醒,而实际上总线恒醒源应该无存储条目(图1)。这说明车辆放置期间,存在控制单元异常唤醒现象。再用XENTRY检查车载电气系统停机循环,发现存储了多个CAN总线唤醒异常持久条目。

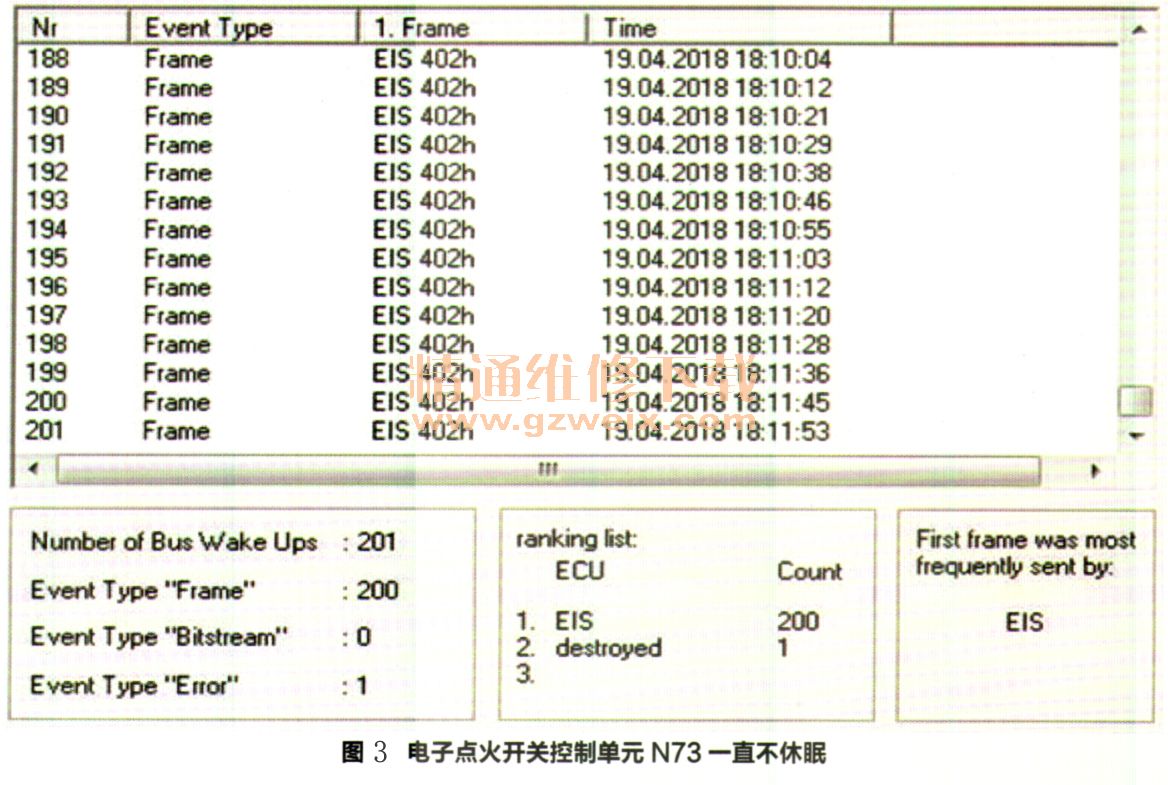

使用工具电流钳检查车辆休眠电流,实际值达到1 860 mA(图2),而标准值要求小于50 mA,休眠电流明显过大。用 SD-SCAN检查总线唤醒源,发现电子点火开关(EIS)控制单元N73一直不休眠(图3),而正常情况下总线唤醒源应该无任何条目。这说明EIS控制单元N73存在异常唤醒故障。
拔下前SAM控制单元N1011的f27号熔丝后,检测休眠电流为30 mA,在标准值范围内。对EIS控制单元N73进行初始化安装后,测量休眠电流,依然远大于标准值。

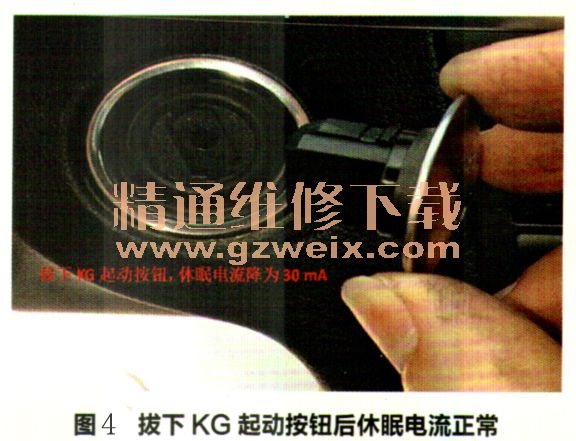

拔下KG启动按钮,检测车辆休眠电流为30 mA,在标准值范围内(图4)。由此可以判定,当EIS控制单元N73在被插入KG启动按钮后而无法休眠,造成静态电流过大。
故障排除:更换N73后检测一切正常,故障排除。
