奔驰E200车内环境氛围灯不亮检修
来源:汽车维修与保养  作者:佚名  2019-09-11 10:22:04

    这时候前三个用户的工作是正常的,既有亮度,亦可调节;而后面的7个用户都不亮了。断路的情况比较好处理,因为通过实际值就能很好的判断断路的位置。例如实际值里能读到3个用户,那断路点就位于第三个用户和第四个用户之间LIN线连接上。
    如果在同样的位置,即第三个和第四个用户之间发生了LIN线对地短路,Xentry报故障码“U110788局域互联网(LIN)总线7存在功能故障,总线关闭”,这时,在实际值中,所有用户均显示“不存在”
    如果10个用户均不亮了,查找故障点就会比较麻烦,因为实际值不能直接帮助维修技师判断短路的具体位置。这时,就需要采用测电阻的方法进行诊断。每一个LIN用户的内阻大概在1.252左右,通过测量各点对地的电阻值,就可以大概判断距离测量点有多少个用户的位置存在短路故障。例如,在N162的插头上测量到的对地电阻为4.8Ω,那我们就可以大概判断出对地短路的位置应该在第四个用户之后。N162的LIN线工作原理与空调系统的LIN线相类似。
    接下来,我们再来看看发光变色单元的工作原理。
    发光变色电源的光来自于LED光源体,64种颜色均由这个光源体发出。光源体的内部有三个LED,分别显示红色、蓝色和绿色。
    我们将光源体放大,其内部有三个发光区域,分别发出蓝色、红色和绿色。另外有6个引脚,其中1号、3号和4号是公共引脚,它们是互通的;而2号、5号和6号为颜色驱动引脚。其中2号负责驱动蓝色,5号负责驱动红色,6号负责驱动绿色。
    那我们该如何进行驱动测试呢?

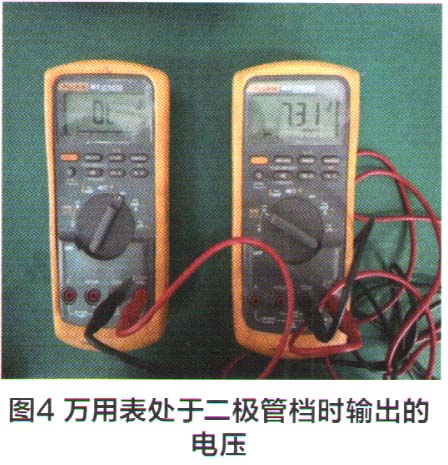

    在做驱动测试时,须先将N162的插头拔下,这样可以避免驱动测试时对N162造成损坏。使用万用表上的二极管测量档可对相应的LED进行驱动测试。在二极管档时,万用表输出的电压(笔者通过实际测量发现此时的电压为7.3V,如图4所示),足够驱动LED。

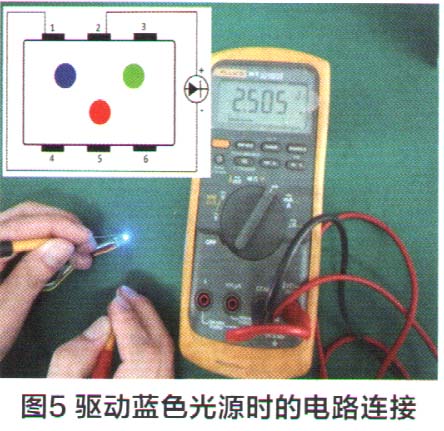

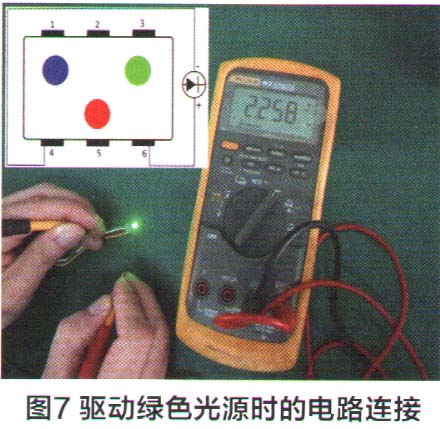

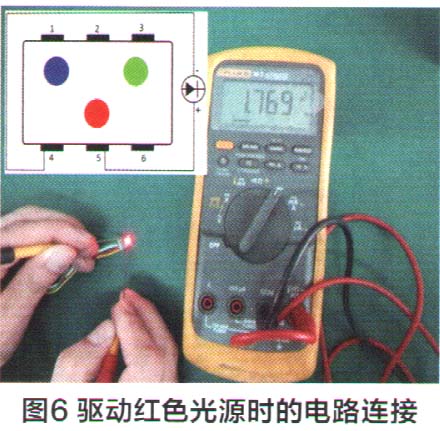

    驱动测试时,我们必须将“+”表笔连接颜色驱动引脚, “一”表笔则可连接公共引脚或其他颜色的驱动引脚。“一”表笔接公共引脚和其他颜色驱动引脚的区别在于:接公共引脚会驱动高亮度,接其他颜色驱动引脚会驱动低亮度。但只要“+”的引脚选定了,驱动的颜色就定了。驱动蓝色光源时,需按照图5所示进行连接;驱动红色光源时,需按照图6所示进行连接;驱动绿色光源时,需按照图7所示进行连接。


    原件虽然小,但带给车内绚丽的色彩,结构虽然简单,但在不清楚原理的情况下,也会给测量带来不少麻烦。在此希望通过这篇文章,使大家对氛围照明灯有更全面的认识和了解。
