一辆行驶里程约1.1万km、搭载M274发动机的2016年奔驰V260多用途汽车。用户反映:该车驾驶员侧车门扬声器没有声音。
检查分析:维修人员接车后检查,打开独立影音控制系统(
COMAND),调节均衡器,发现驾驶员侧车门扬声器确实存在故障。用诊断仪对车辆进行快速测试,系统中均无故障存储记录。
该车配备柏林之声音响系统,查询相关资料得知:操作
COMAND调节扬声器音量,音频信号通过MOsT总线传送至音响系统放大器控制单元(N40/3)、N40/3控制扬声器音量。
用诊断仪进行引导测试,选择通道10激活驾驶员侧车门扬声器(图1),结果没有声音发出。尝试激活其他通道,正常。在激活驾驶员侧车门扬声器时测量扬声插接器上2个端子之间的电压,为1.5V。测量乘客侧车门扬声器端子之间的电压,为6.5V。由以上过程判断驾驶员侧车门扬声器的供电不正常,故障应出在N40/3或者N40/3至驾驶员侧车门扬声器的线路中。
为准确确认N40/3和线路到底哪一个故障,拔下N40/3的插接器,将连接至驾驶员侧车门扬声器的插接器与正常车辆的N40/3插接器相连。当正常车辆开启
COMAND调节音量时,该车扬声器可以正常发出声音,说明扬声器及其线路均正常,由此判断故障是由N40/3没有输出电压引起的。

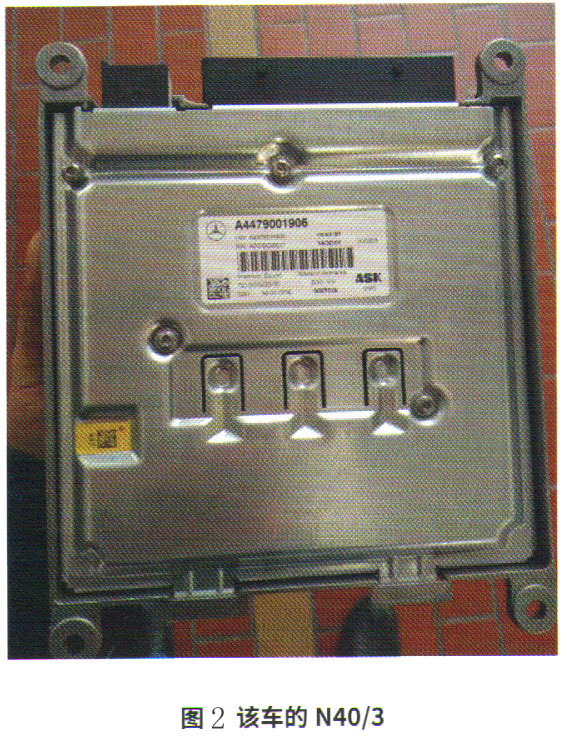

故障排除:更换N40/3(图2),故障排除。
