故障诊断与排除

    车辆到维修服务中心后，仪表盘一直显示“辅助蓄电池故障”。连接诊断电脑检测，车辆电子点火开关控制单元N73中存有故障码：B21 DC01一电子点火开关的缓冲蓄电池存在电气故障。该故障说明文字为：“辅助蓄电池故障”，实际是指驻车止动爪电容器。由功能结构以及电路图，并结合当前故障码分析，该车可能的故障原因有：驻车止动爪电容器的供电和搭铁故障；驻车止动爪电容器自身故障；电子点火开关控制单元故障。

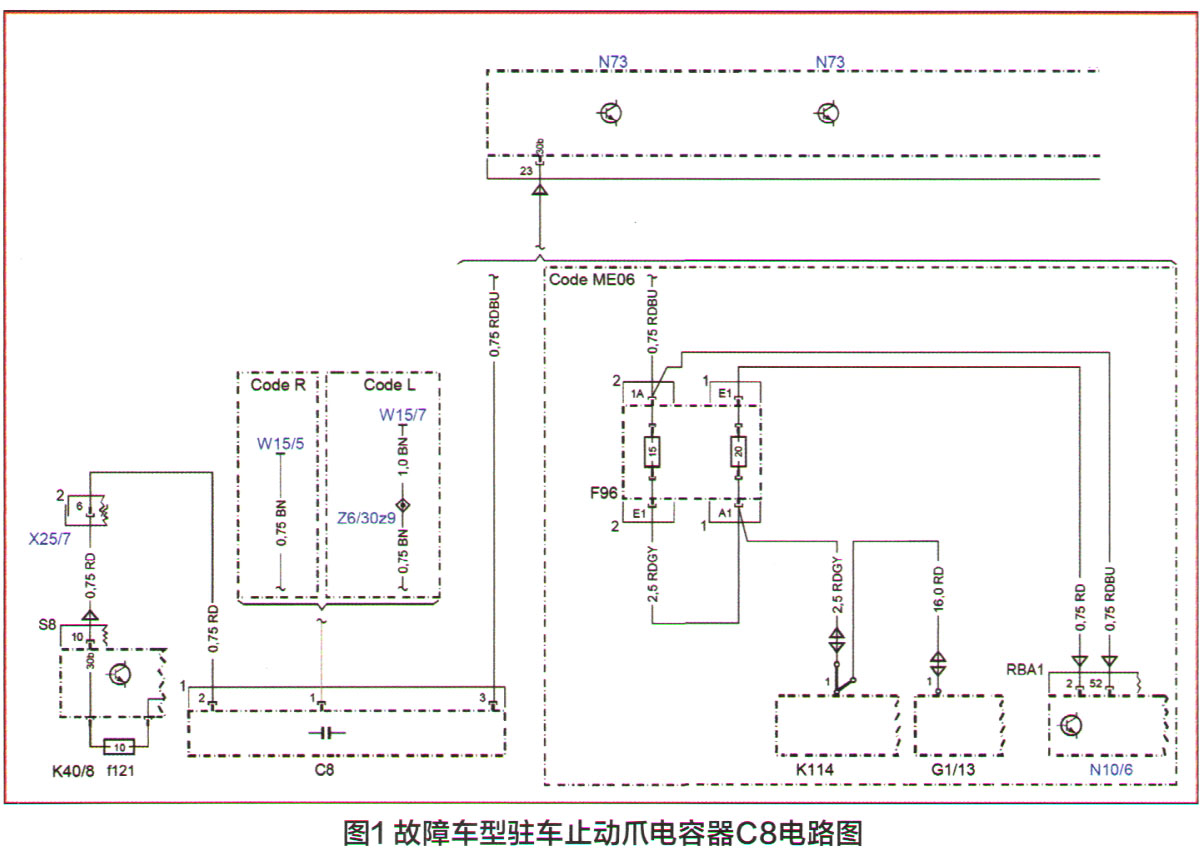

    由于该车故障现象持续存在，本着从简到繁的原则，根据驻车止动爪电容器C8电路图（图1）及熔丝盒K40/8位置图（图2），先检查驻车止动爪电容器的供电熔丝K40/8 （f121），无熔断、松动及烧蚀等异常现象。

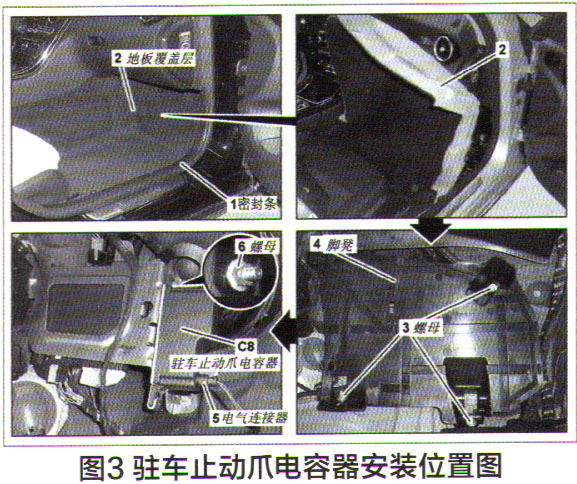

    根据安装位置图（图3），进一步拆检并测量驻车止动爪电容器。根据电路图测量驻车止动爪电容器端2号供电线电压，为12.7V，正常；测量由驻车止动爪电容器供至电子点火开关控制单元的3号线电压，为12.6V，正常；拔下插头并测量1号线对地电阻，为0.4Ω（标准值0-1Ω），正常。

    根据安装位置图（图4），进一步拆检电子点火开关控制单元。拆下电子点火开关控制单元检查时发现，部分插针上存在腐蚀痕迹（图5）。
