一辆2020年奔驰C260L轿车。该车提车时发现音响没有声音。
故障诊断:试车发现音响没有声音,按方向盘和中控台上的音量和静音键显示屏响应正常,会出现静音符号和音量条,但是音响始终没有声音。
查询车籍卡,此车带代码506收音机Audio 20,有导航功能,NTG5.5和代码810高级音响系统。
连接诊断仪进行快速测试,发现N40/3音响系统(声音)(音响放大器)检测不到,此外还有以下故障码:
·A26/17主机:U101700多媒体传输系统(MOST)通信存在故障(多媒体传输系统(MOST)主控单元报告环形结构断裂)。状态A+S
·N112/9车载智能信息服务控制单元(HERMES) : B15D811音频静音切换电缆存在功能故障。存在对地短路。无具体客户投诉时应忽略故障代码。状态A+S

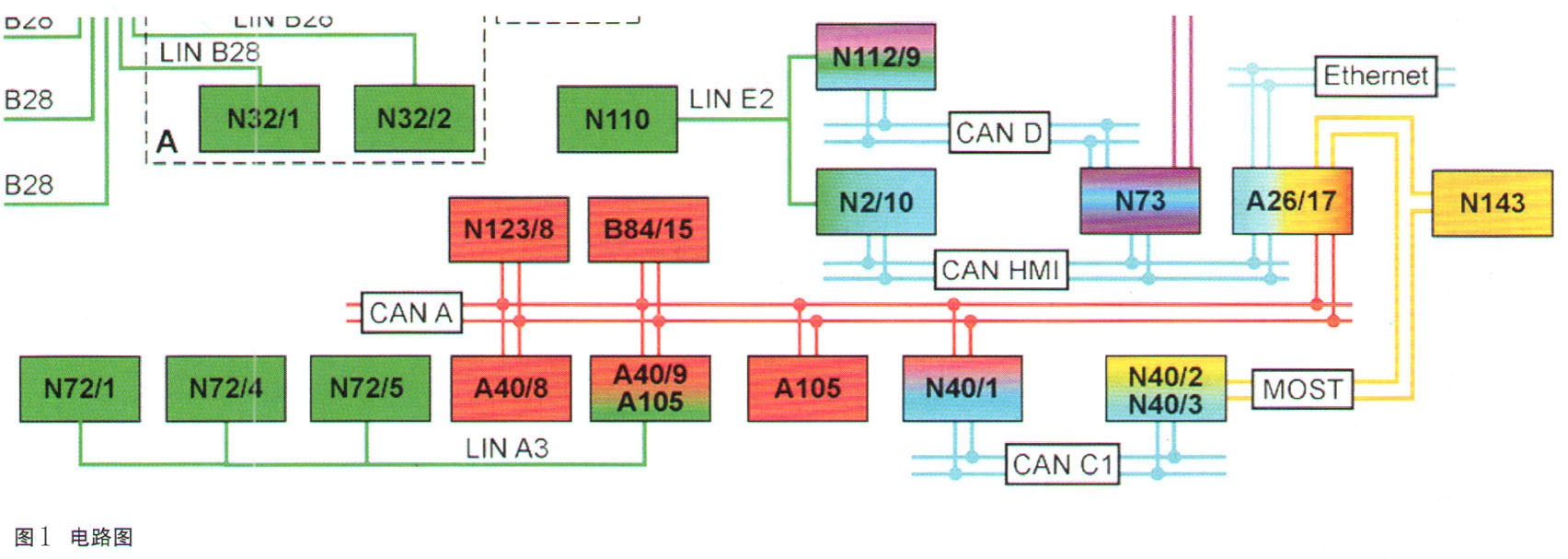

查看整车网络图和音响放大器N40/3的电路图,如图1所示。
MOST是由MOST公司定义的一种标准,其目标是规定一种可以廉价实施的对等网络,它使用适当的协议在车辆中传输多媒体数据,无须电脑或其他中央控制装置即可进行数据传输。
在MOST中,多媒体数据不仅包括音频数据,还包括无线电通信、一般数据以及控制数据,新一代S级(V222)的MOST已可以传输视频数据了。
使用MOST进行光学数据传输,在电磁兼容性和抗电磁辐射方面都比电气连接具有决定性的优点。
单向传递,是MOST系统在光纤上通信的特点。
查询车籍卡,发现此车不带代码B63 AMG eSound(装配运动型发动机声音),N40/3没有连接CAN C 1传动CAN,没有N40/1发动机声音控制单元(代码B63),也不带代码865装配电视调谐器,也没有N143电视调谐器控制单元(代码865),所以N40/3只与A26/17主机通过MOST传递音频数据和指令数据,也通过MOST经过网关A26/17,再经过CANHMI-N73-CAN D-X11/4与诊断仪进行通信。

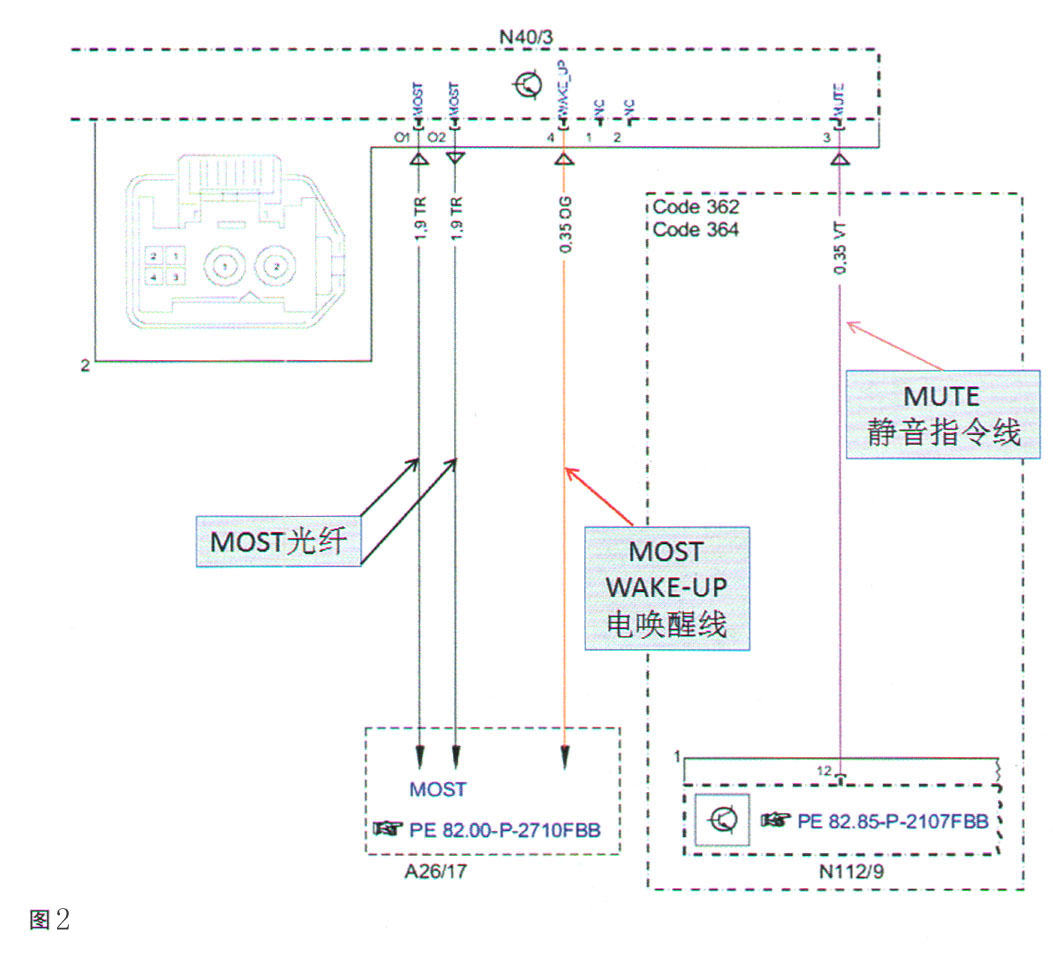

如图2所示,此车的MOST环只有2个部件:A26/17主机和N40/3音响系统(声音)(音响放大器)。MOST光纤发生断路,会报出故障码,如何理解它就成了解决故障的关键。另外光纤断裂后,对于客户来说,最明显的故障现象可能就是没有声音,因为一般配置MOST的系统,都会有音响放大器,而音响放大器是MOST系统的重要部件并且主管着全车的扬声器。
车辆总线唤醒后,MOST主控单元(A26/17主机,如图3所示)会进行自检测试,通过唤醒线发送一条指令,唤醒MOST系统上的部件。
