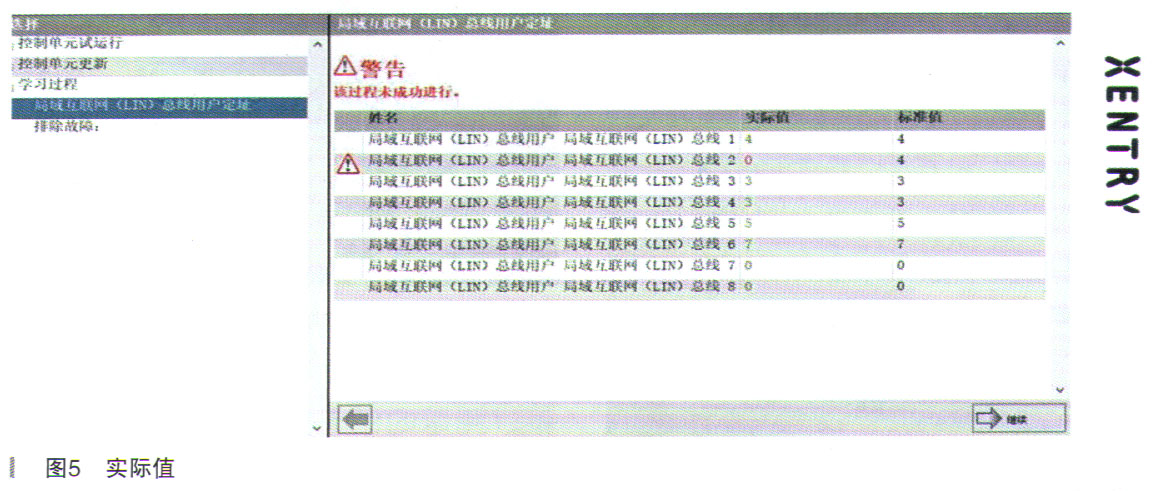

查看实际值发现其实际值不正常，如图5所示。

    发现LIN总线2一个用户都没有，而标准的应该是有4个用户的。结合故障码说是LIN总线关闭，查看故障码导向。

    故障码导向说的是，LIN总线上的部件不能发送信息，导致总线关闭，并且明确指向了右前门，既然是通信故障为什么直接指向了右前门呢？原来作为LIN总线的用户，每一个用户都有自已的地址码，所以只要其中一个不能发信息，控制单元就会知道，所以才准确报出了故障位置。既然是通信故障可以测量其实际的电压值，测量LIN2总线的电压只有3V左右，不正常。正常的LIN线电压一般是8-10V。右前门不亮就从右前门入手，果不其然，拆开右前门的LED氛围灯发现其中1个已经严重腐蚀了，如图6所示。

    由于其腐蚀导致了LIN线短路，不能正常传递信息，所以才不亮。其腐蚀的原因很可能是客户新车贴膜进水所致，更换后故障排除。

    故障总结：通过这个案例我们熟悉了奔驰最新款氛围灯的工作原理及功能，也掌握了诊断此类故障的方法。
