检修大众宝来自动空调不制冷故障
来源:本站整理  作者:佚名  2012-06-22 12:03:38



一辆行驶里程约140000万km,搭载了手动变速器的大众宝来1.8轿车。车主反映该车使用冷风挡时空调时突然出热风,空调为自动空调。

接车后经试车,发现空调出自然风,电子扇不工作,空调压缩机电磁离合器不工作。要维修宝来自动空调,就要先了解自动空调的结构原理。宝来自动空调的控制原理与其他车型基本相似,由空调压力传感器G65取代了高、低压保护开关及高压开关,散热风扇高、低速控制及空调压缩机离合器最终由安装在发动机左前侧的冷却风扇控制单元控制。



首先,我们通过图1 来了解宝来自动空调的结构和工作原理。自动空调接收的信号有阳光照度传感器G107、迎面出风口温度传感器G56、外界环境温度传感器G17、入风口新鲜空气温度传感器G89、脚窝出风口温度传感器G192、高压传感器G65、发动机转速、车速、停车时间、蓄电池电压、冷却液温度等信号。



1.阳光照度传感器G107安装在仪表板上方中间位置。该传感器由一个支架盖、过滤器、光学元件、光电二极管和一个支架壳组成。太阳光通过过滤器和光学元件照在光电二极管上,过滤器用于保护光电元件免受紫外线照射。光电二极管是一个光敏的半导体元件,当无光照到它时,仅有小电流通过,一旦有光照射后,电流随之改变,光越强,电流越大。



空调控制单元利用通过电流的大小来判断阳光照度的强弱,进而控制温度翻版及新鲜空气鼓风机转速来达到车内所需温度。信号中断时,控制单元用固定值替代工作。



2.外界环境温度传感器G17安装在汽车保险杠的左下部。向空调控制单元提供外界的环境温度。空调控制单元根据该温度信号控制温度翻板位置及新鲜空气鼓风机转速。如果信号中断,用入风口新鲜空气温度传感器G89信号替代;若G89也失效,则替代值为10℃,并且此时无内循环。

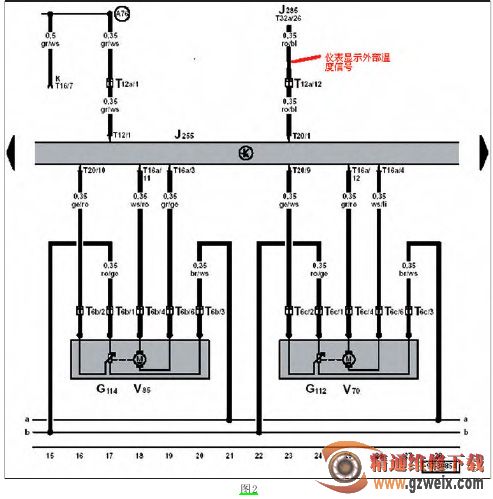

3.入风口新鲜空气温度传感器G89安装在空调器总成的新鲜空气进气口,向空调控制单元提供外界的环境温度。空调控制单元根据该温度信号控制温度翻板位置及新鲜空气鼓风机转速。如果信号中断,用外界环境温度传感器G17信号代替,若G17也失效,则替代值为10℃;并且此时无内循环。此时控制单元有故障码,影响空调正常工作。这两个传感器均正常时,空调控制单元以两个温度信号低的一个为依据进行工作。若一个温度传感器的信号失真使测量值低于3℃。空调控制单元以低于3℃工作,切断向发动机控制单元发出的A/C请求信号,空调不会工作。此时空调控制单元不一定存储G17和G89的故障。仪表多功能显示器显示外界温度信号来自空调控制单元J255的T20/1(如图2)。仪表显示的温度是G17或G89温度信号低的一个。



[1] [2] [3] [4] [5]  下一页
