斯柯达昊锐1.8T轿车怠速机油报警灯异棠点亮
来源:本站收集  作者:佚名  2015-10-26 09:27:01

    友情链接:EA888发动机机油压力开关简介
    EA888发动机装有2个机油压力开关,分别是机油压力低压开关(F1)和机油压力高压开关(F22)。这2个机油压力开关的安装位置如图7所示,安装在上部的棕色开关为F1,安装在下部的蓝色开关为F22。
    查阅F1的电路图(图8)可知,F1通过控制搭铁信号将机油压力信号传递给组合仪表(J285)。只有当发动机的机油压力达到F1的预设值时(机油压力达到约1.5 bar时,机油压力将推动F1内的膜片接通),才会产生1个搭铁信号。在发动机运转的过程中,如果机油压力达不到要求,J285将不会收到来自F1的搭铁信号,则控制机油报警灯点亮。

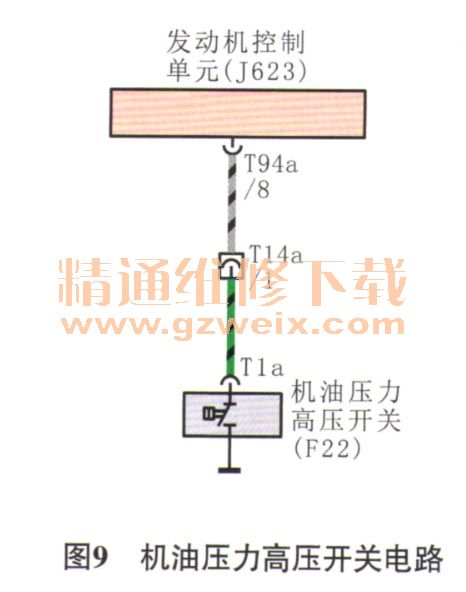

    F22的工作情况与F1略有不同。由于F22的预设值较高,怠速时的机油压力远远没有达到F22的接通要求,因此,怠速时F22不工作。然而随着发动机转速的增加,机油压力升高,当发动机转速超过3 500 r/min时,机油压力将F22接通,F22给发动机控制单元(J623)发出一个搭铁信号(图9)。如果此时J623没有得到该信号,则会通过CAN数据总线将机油压力故障的信息传递给J285,从而点亮机油报警灯。
