2.自动变速器油(ATF)的补充
(1)拆下油底壳护板。
(2)拆下油底壳上的自动变速器油(
ATF)检查孔螺塞。
(3)将储液容器V. A. G1924固定在发动机罩上(见图2-11) 。

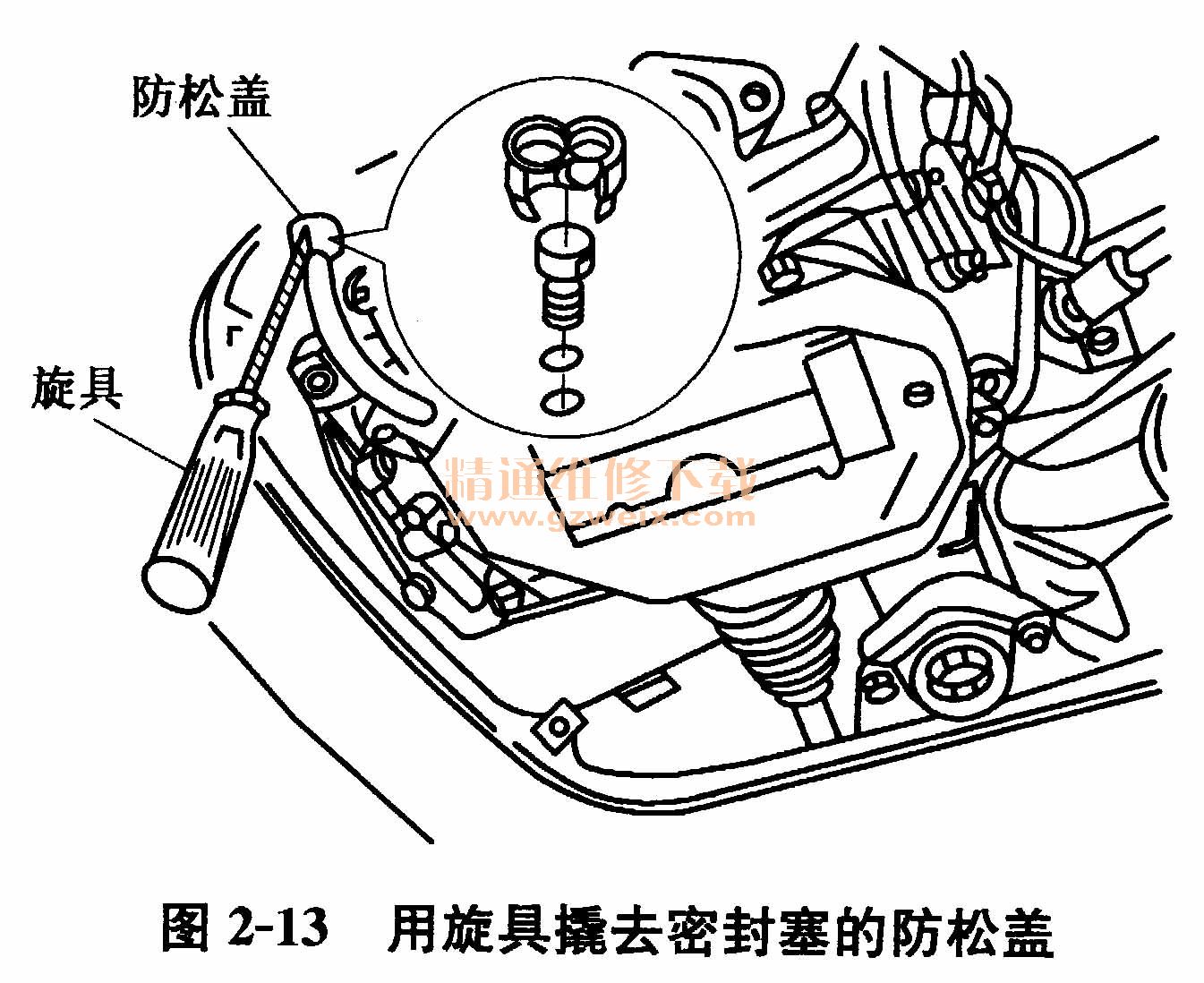

(4)如图2-13所示,用旋具撬去密封塞的防松盖。因在撬动过程中防松盖的锁止装置被损坏,故每次都应当换上新的防松盖。
(5)拔出注液管中的密封塞。

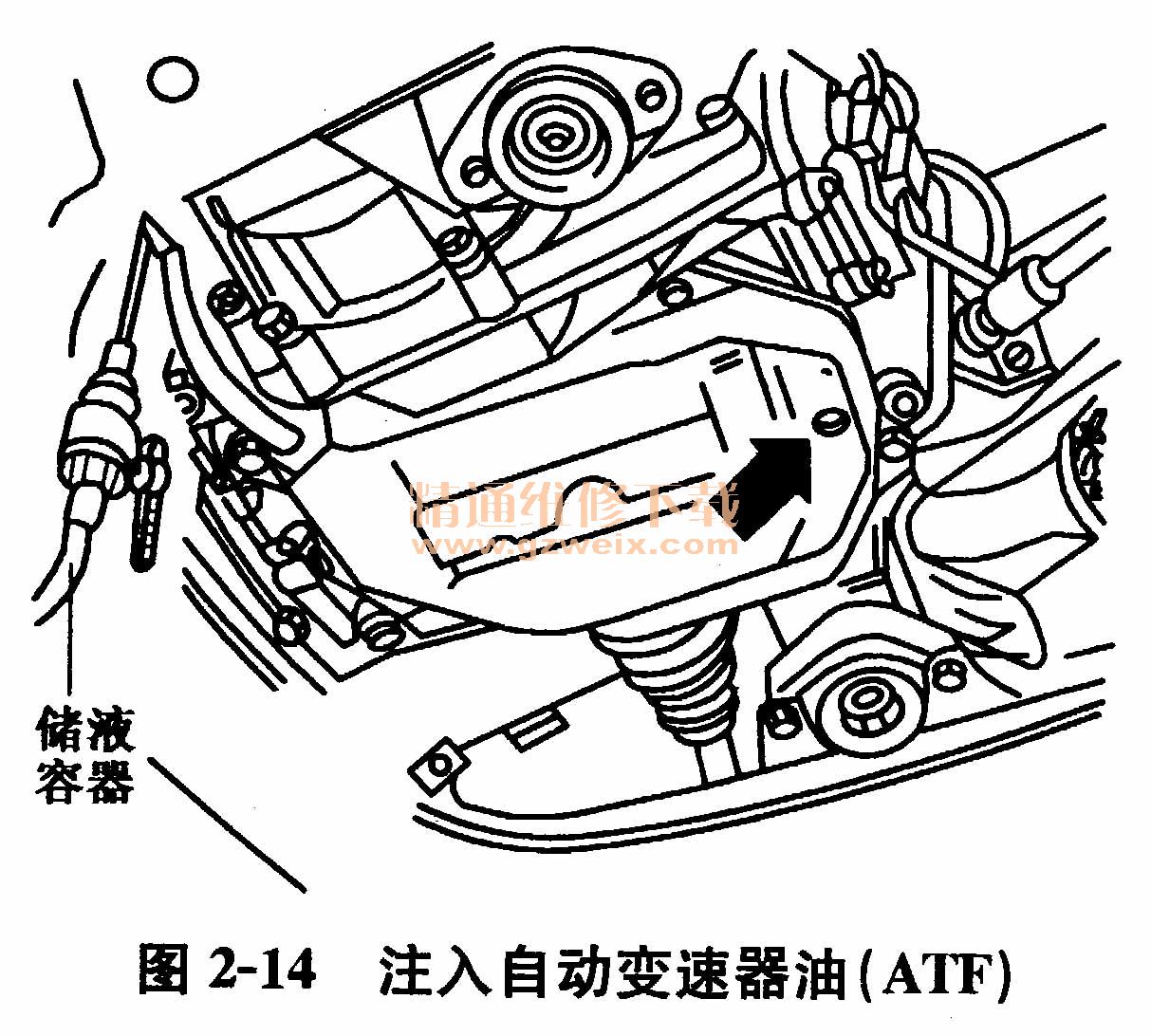

(6)如图2-14所示,用储液容器(V. A. G1924)注入自动变速器油(
ATF ),直到自动变速器油(
ATF)从检查孔(图中箭头所示)中流出。自动变速器油(
ATF )加注量不足或过多均会影响自动变速器的功能。

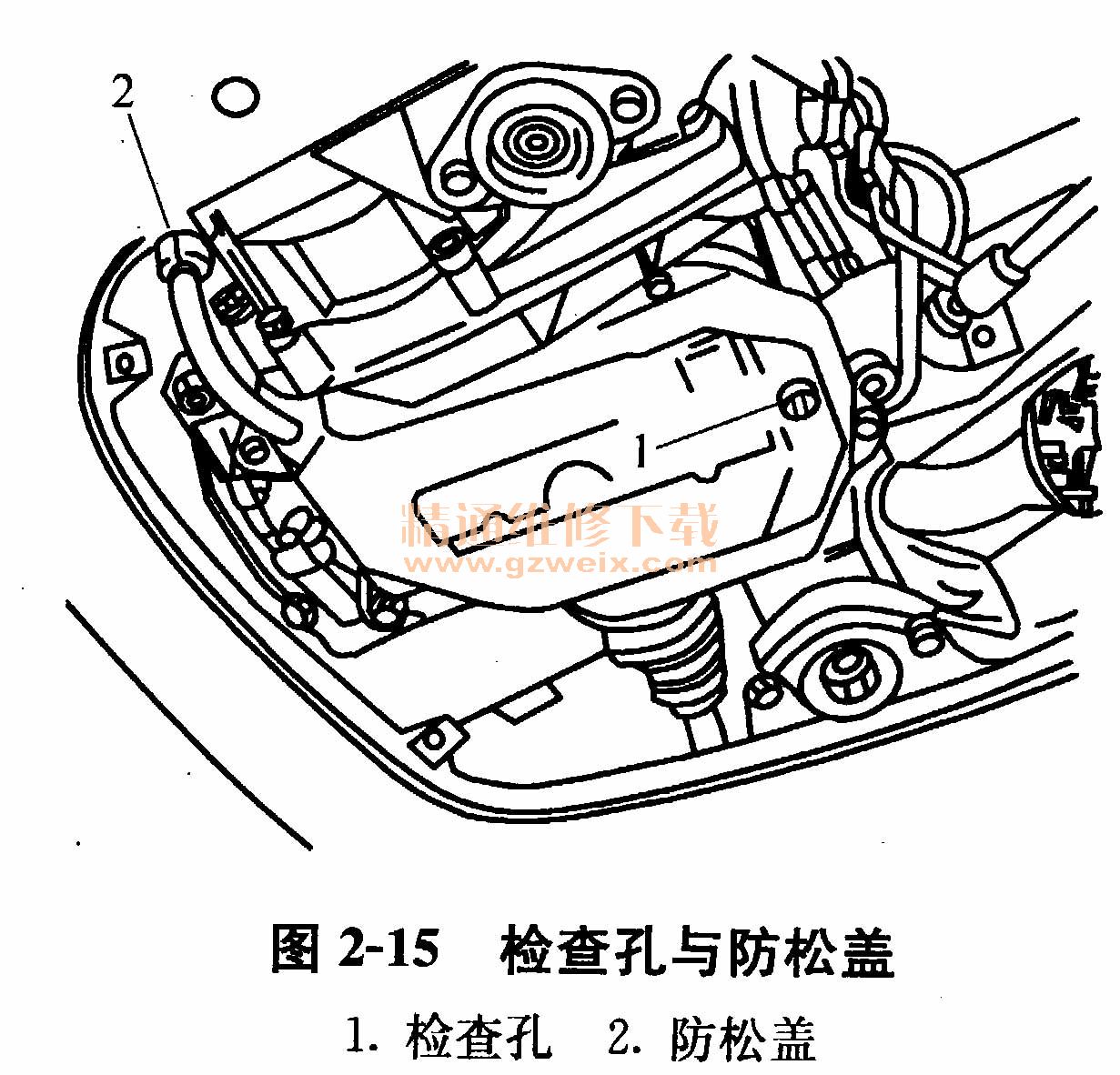

(7)在检查孔螺塞上安装新的密封圈,且将螺塞拧紧至15N·m,将密封塞装人注液管,用一个新的防松盖固定。检查孔与防松盖如图2-15所示。
3.自动变速器油(ATF)的更换
(1)拆下油底壳护板。
(2)在自动变速器下面放置一个容器。
(3)拆下油底壳上的自动变速器油(
ATF)检查孔螺塞(见图2-12),并拆下检查孔中的溢流管,排净自动变速器油(
ATF)。
(4)装上溢流管,用手旋紧检查孔螺塞。
(5)用旋具撬去密封塞的防松盖(见图2-13)。因在撬动过程中防松盖的锁止装置被损坏,故每次都应当安装新的防松盖。
(6)拔出注液管中的密封塞,从注液管中加入3L的自动变速器油(
ATF)。
(7)起动发动机,在汽车静止状态下将选择杆移动至所有挡位。
(8)再次检查自动变速器油(
ATF)液位,必要时予以补充。
